• Montage de la pompe et du moteur sur un socle
commun
: mettre l’arbre de la pompe et l’arbre du moteur à
niveau.
• Montage de la pompe et du moteur sur des fondations
séparées : fixer la pompe sur la fondation et l’aligner, puis
fixer le moteur sur la fondation et l’aligner par rapport à la
pompe.
• Entraînement par courroie trapézoïdale : exige notre auto-
risation expresse dans la confirmation de commande.
3.3 Installation des groupes entièrement assemblés
3.3.1 Pompes horizontales avec moteurs
d’entraînement sur un socle (E, H, HZ, H avec
manchon d’accouplement)
• Avant d’installer le groupe, nettoyer les fondations ou les sur-
faces d’installation et enlever le lait de chaux afin d’assurer
une jonction suffisante avec la couche en béton.
• Serrer les écrous sur les boulons d’ancrage. Emboîter les
boulons d’ancrage dans les orifices de fixation du socle.
• Mettre le groupe en place sur la fondation/surface d’installa-
tion.
• Stabiliser le socle (1) à l’aide de cales d’alignement (2).
• Contrôler l’alignement de la pompe au niveau des brides à
l’aide d’un niveau à bulle d’air (M). L’écart admissible ne doit
pas dépasser 1 mm pour 1 m.
• Couler du béton (4) autour des boulons d’ancrage (3) en for-
mant un léger amas au-dessus des trous d’ancrage (voir figu-
re Boulons d’ancrage).
• Insérer des appuis en acier (5) à gauche et à droite des bou-
lons d’ancrage sur le béton n’ayant pas encore pris, et les ali-
gner. Poser ces appuis de manière à ce que la distance
restante au socle (1) soit minime.
• Une fois que le béton a durci, remplir l’espace restant à l’aide
de tôles à faces planes et parallèles (6) de différentes épais
-
seur.
• Ôter les cales d’alignement (2).
3.3.2 Alignement des accouplements élastiques (E, H
avec manchon d’accouplement)
Les arbres de la pompe et du moteur ont été soigneusement
alignés avant la livraison. Le transport peut néanmoins provo
-
quer des déformations du socle. Il est par conséquent néces-
saire de réaligner l’accouplement avant de couler du béton
pour assujettir le socle.
• Mettre les deux arbres à niveau en calant le socle. Pour des
socles jusqu’à 1600 mm de long : placer des cales unique
-
ment dans la zone de la machine d’entraînement et/ou de la
pompe. Pour des socles de plus grandes dimensions : caler
en plusieurs points.
• Corriger les décalages latéraux entre la pompe et le moteur.
A cet effet, desserrer les vis de base du moteur, aligner le mo
-
teur par rapport à la pompe et resserrer les vis.
• Serrer les boulons d’ancrage.
Une fois les boulons d’ancrage serrés, l’arbre doit pouvoir tour-
ner facilement et sans entraves (modèle avec presse-étoupe :
la garniture n’étant pas serrée !).
Tout défaut d’alignement risque d’endommager le palier et l’ac-
couplement, d’induire une usure prématurée des taquets d’ac-
couplement et de rendre à long terme le fonctionnement
bruyant.
3.3.2.1 Alignement au moyen d’une règle de précision
• Placer la règle de précision (1) parallèlement aux arbres de la
pompe et du moteur sur les deux demi-accouplements.

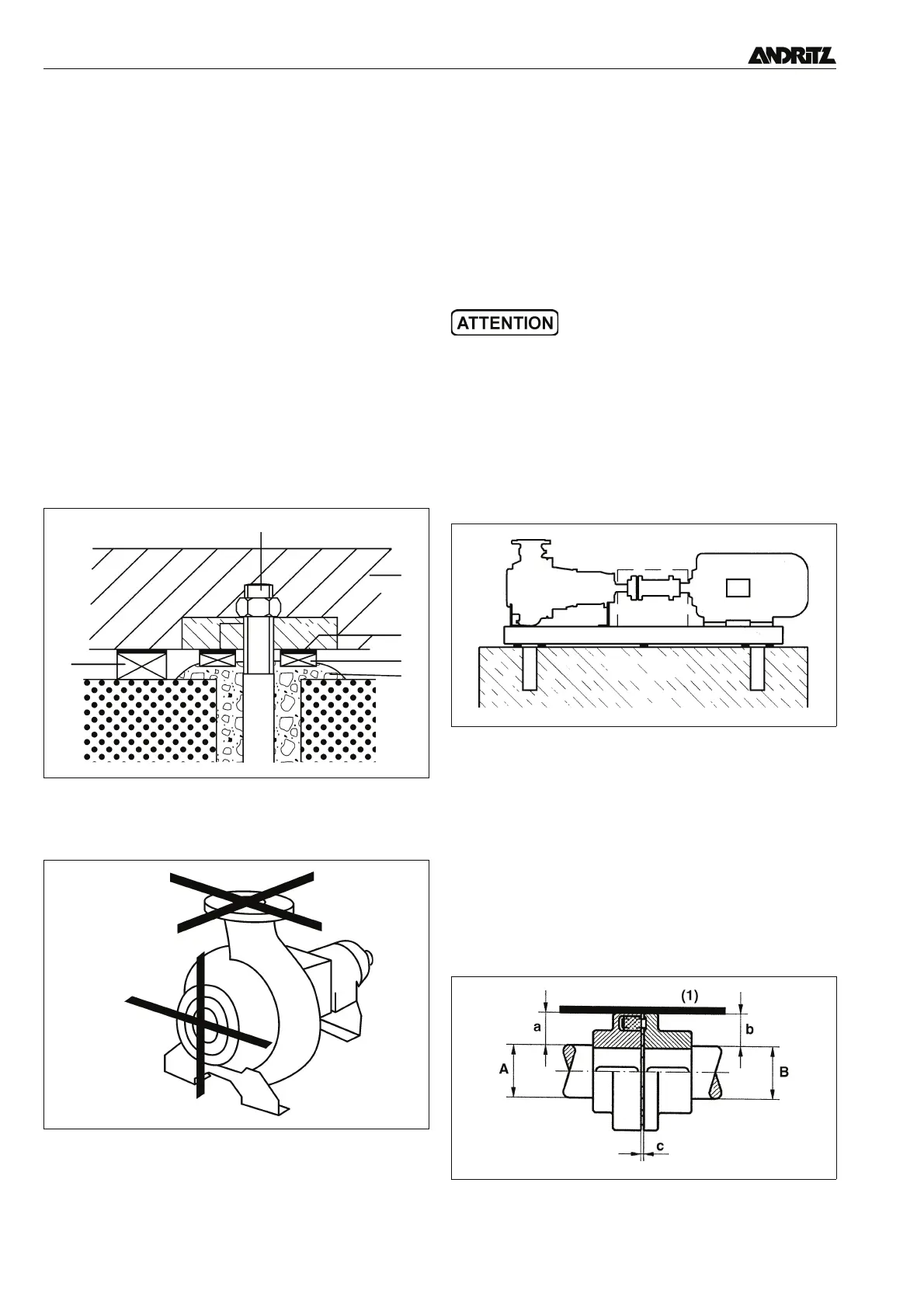

Boulons d’ancrage
Alignement de la pompe au niveau des brides
(1)
(6)
(5)
(4)
(3)
(2)
(M)
(M)
Mise à niveau de l’arbre de la pompe et de l’arbre du moteur
Alignement au moyen d’une règle de précision
