Série SD 39
33
FRANÇAIS
2.2.4 Garniture d’étanchéité
Pour plus d’informations concernant la garniture d’étanchéité
fournie, se reporter à la documentation contractuelle.
Pour le pompage de liquides dégazés : utiliser la garniture de
presse-étoupe. En cas d’utilisation d’une garniture mécanique,
l’espace de cette garniture doit être purgé en permanence.

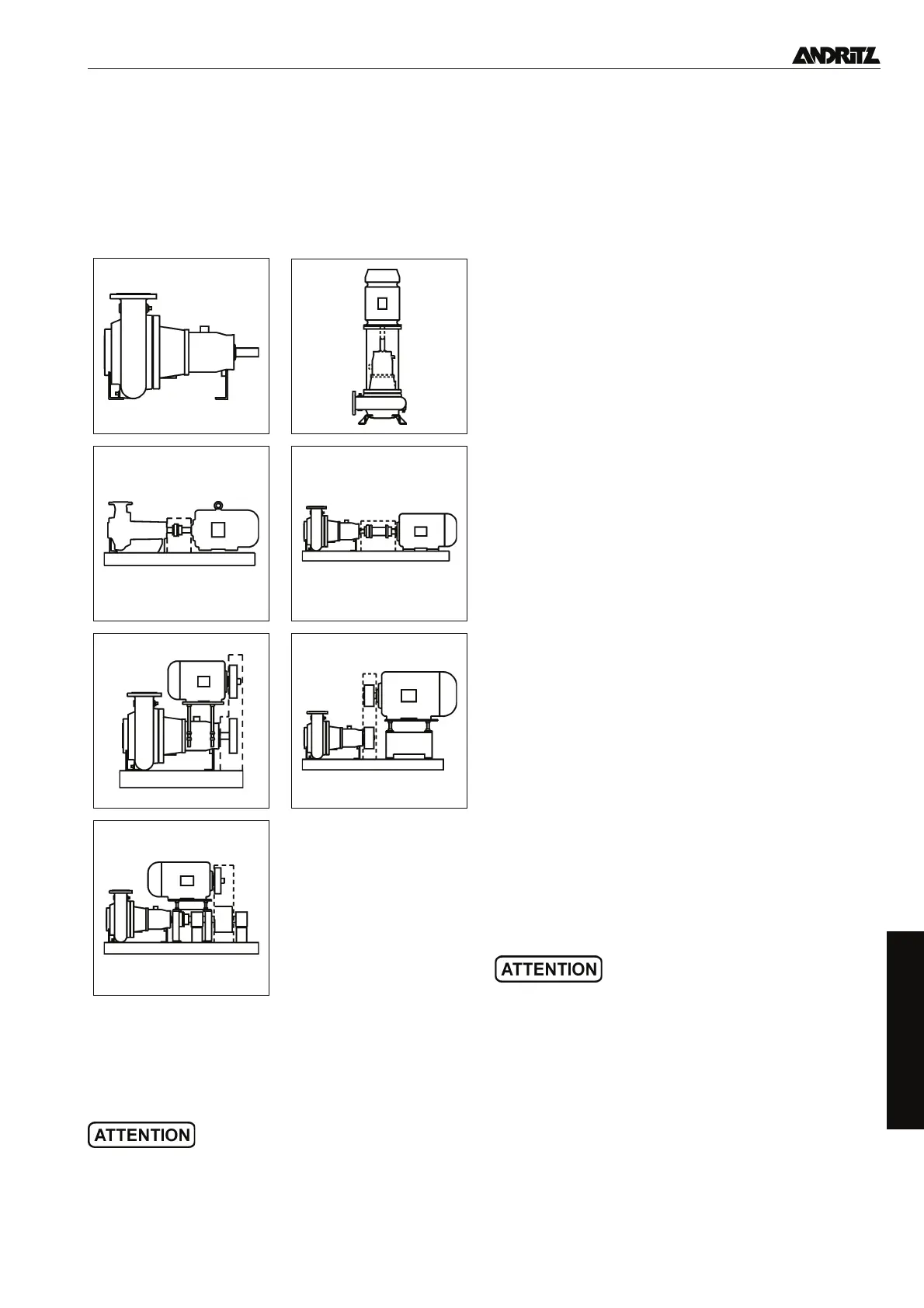

2.2.5 Types
2.3 Dimensions, poids, centres de gravité, capacité
Sur demande.
Poids : voir documentation contractuelle.
2.4 Indications concernant le site d’installation
Protéger le groupe pompe + moteur des influences atmos-
phériques.
Prévoir une ventilation suffisante, du chauffage et des possi-
bilités de refroidissement. Si nécessaire, respecter les pres-
criptions en matière d’insonorisation.
Vérifier que le transport/l’enlèvement du groupe ou de ses
composants vers le/du site d’installation ne présente pas de
risques d’accident. Les portes ou les ouvertures prévues doi-
vent avoir des dimensions suffisantes.
Il importe de disposer des appareils de levage ou des dispo-
sitifs requis pour le montage.
2.4.1 Encombrement pour le fonctionnement et
l’entretien
Prévoir suffisamment d’espace en vue de l’entretien.
Le groupe pompe + moteur doit si possible être accessible de
tous les côtés.
La manche d’air du moteur doit se trouver à bonne distance
des parois. Veiller à ce qu’aucun obstacle n’entrave l’entrée
et la sortie d’air.
2.4.2 Base/Fondation
Les fondations en béton doivent être suffisamment stables
pour permettre une installation sûre et adaptée au fonctionne
-
ment.
Longueur de la fondation : au moins 100 mm de plus que
le socle.
Largeur de la fondation : les boulons d’ancrage doivent se
trouver à 100 mm minimum des bords de la fondation.
Hauteur de la fondation : laisser un espace libre de 20 à 30
mm pour caler, aligner et sceller la plaque de base. S'il est
prévu de poser des carreaux sur la fondation, augmenter l'es
-
pace libre de l'épaisseur des carreaux et de la sous-couche
en colle-ciment. Cela évitera d'abîmer les carreaux lors du
démontage du groupe.
La profondeur des trous d’ancrage doit être adaptée à la lon-
gueur des boulons d’ancrage.
Réaliser si possible la fondation jusque dans le sol naturel à
une profondeur à l’abri du gel.
Les fondations reposant sur un fond d’ouvrage ou un plan-
cher doivent être raccordées à la partie porteuse au moyen
d’une armature sans joints.
Veiller à ce que la masse de fondation soit suffisante pour évi-
ter les vibrations.
Ne placer ni caoutchouc, ni liège, ni éléments élastiques et/
ou d’amortissement entre le socle et la fondation.
2.4.3 Raccords d’alimentation
S’assurer que les raccords d’alimentation en eau et en courant
nécessaires à l’installation et, par la suite, au fonctionnement
soient disponibles sous la forme requise.
3. Installation/Montage
Un bon fonctionnement exige une installation soignée ef-
fectuée en bonne et due forme. Toute erreur risque de pro-
voquer des dommages corporels et matériels ainsi qu’une
usure prématurée de la pompe.
3.1 Contrôle préalable à l’installation
Préparer l’aménagement de la construction conformément aux
dimensions indiquées dans les plans du socle et les plans d’ins
-
tallation.
3.2 Installation des composants d’un groupe pompe +
moteur (A/montage du moteur)
Voir également point 3.3.
A
SL
E
E avec accouplement
y inclus entretoise
H
HZ
H avec réducteur
de vitesse
