- 22 -
C139616501.fm
Español
4 - Desenroscar el tornillo (D) de la toma de presión.
5 - Conectar el manómetro (E) a la toma de pre-
sión (F).
6 - Volver a abrir la llave de alimentación del gas.
7 - Encender el quemador y disponer el mando en
la posición de llama mínima.
8 - Extraer el inyector del mínimo (G), sustituirlo
con uno adecuado para el tipo de gas utilizado
(véase tabla en la última parte del manual) y
enroscarlo completamente.
9 - Desenroscar lentamente el inyector (G) hasta
obtener que la presión indicada coincida con
los valores expuestos en la tabla (véase parte
conclusiva del manual).
10- Controlar la estabilidad de la llama.
11- Una vez efectuada la regulación sellar el torni-
llo con pintura.
12- Apagar el quemador, cerrar la llave de alimen-
tación gas y desconectar el manómetro.
13- Una vez concluida la operación, reinstalar el
panel de mandos (C) y los mandos (A).
Gas líquido
Para efectuar esta operación, aplicar las siguientes
instrucciones.
14- Cerrar el grifo de alimentación del gas.
15- Retirar el mando (A).
16- Desenroscar los tornillos (B) y desmontar el ta-
blero de instrumentos (C).
17- Extraer el inyector del mínimo (G), sustituirlo
con uno adecuado para el tipo de gas utilizado
(véase tabla en la última parte del manual) y
enroscarlo completamente.
18- Una vez efectuada la regulación sellar el torni-
llo con pintura.
19- Una vez concluida la operación, reinstalar el
panel de mandos (C) y los mandos (A).

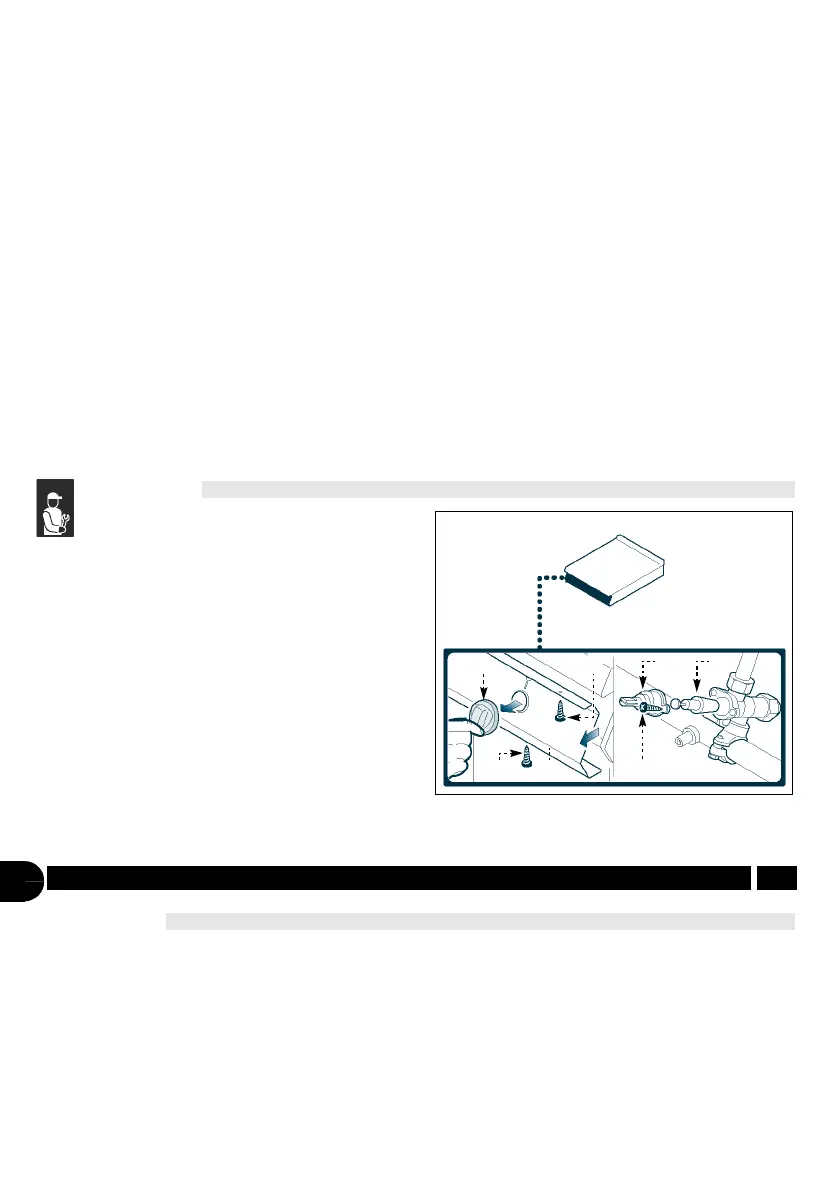

Para efectuar esta operación, aplicar las si-
guientes instrucciones.
1 - Cerrar el grifo de alimentación del gas.
2 - Retirar el mando (A).
3 - Desenroscar los tornillos (B) y desmontar el ta-
blero de instrumentos (C).
4 - Desenroscar los tornillos (D) y extraer el cas-
quete (E).
5 - Extraer el cono (F).
6 - Limpiar el cono (F) y también su alojamiento.
7 - Aplicar grasa en el cono (F), volver a instalarlo
en su alojamiento, girándolo varias veces.
8 - Extraer el cono (F) a fin de eliminar el exceso
de grasa.
9 - Montar nuevamente el cono (F), el casquete (E),
el tablero de instrumentos (C) y los mandos (A)
.
Antes de cambiar eventuales piezas del aparato, ac-
tivar todos los dispositivos de seguridad previstos y,
de ser necesario, informar oportunamente tanto al
personal encargado como a los operadores que tra-
bajan cerca del aparato. En especial, cerrar la llave
de alimentación del gas, desconectar la alimenta-
ción eléctrica mediante el interruptor aislador del
aparato e impedir el acceso a todos los dispositivos
que, una vez activados, determinan potenciales si-
tuaciones de peligro, con perjuicio para la seguridad
y la salud de las personas. En caso de que sea ne-
cesario sustituir algún componente deteriorado, utili-
zar exclusivamente recambios originales. Se declina
toda responsabilidad en caso de daños a personas
o componentes provocados por el uso de recambios
no originales u operaciones extraordinarias que pue-
dan modificar los requisitos de seguridad previstos,
sin la autorización del fabricante. Para solicitar com-
ponentes nuevos véanse las indicaciones que apa-
recen en el catálogo de recambios.
ENGRASAR DEL GRIFO GAS
SOSTITUCIÓN DE PIEZAS 9
RECOMENDACIONES PARA EFECTUAR LA SUSTITUCIÓN DE LAS PIEZAS
IDM-39616501600.tif
E
D
FBA
B C
