5 - Collegare il manometro (E) alla presa di pres-
sione (F).
6 - Riaprire il rubinetto alimentazione gas.
7 - Accendere il bruciatore e ruotare la manopola
sulla posizione di fiamma minima.
8 - Estrarre l'iniettore del minimo (G), sostituirlo
con quello adatto al tipo di gas utilizzato (vedi
tabella in fondo al manuale) e avvitarlo comple-
tamente.
9 - Svitare l'iniettore (G) lentamente fino a che la
pressione indicata non è conforme ai valori ri-
portati in tabella (vedi in fondo al manuale).
10- Verificare la stabilità della fiamma.
11- Dopo la regolazione sigillare la vite con vernice.
12- Spegnere il bruciatore, chiudere il rubinetto ali-
mentazione gas e scollegare il manometro.
13- Rimontare il cruscotto (C) e le manopole (A) ad
operazione ultimata.
Gas liquido
Per questa operazione procedere nel modo indicato.
1 - Chiudere il rubinetto alimentazione gas.
2 - Sfilare le manopole (A).
3 - Svitare le viti (B) e smontare il cruscotto (C).
4 - Estrarre l'iniettore del minimo (G), sostituirlo
con quello adatto al tipo di gas utilizzato (vedi
tabella in fondo al manuale) e avvitarlo comple-
tamente.
5 - Dopo la regolazione sigillare la vite con vernice.
6 - Rimontare il cruscotto (C) e le manopole (A) ad
operazione ultimata.
Per questa operazione procedere nel modo in-
dicato.
1 - Chiudere il rubinetto alimentazione gas.
2 - Sfilare le manopole (A).
3 - Svitare le viti (B) e smontare il cruscotto (C).
4 - Svitare le viti (D) ed estrarre la calotta (E).
5 - Sfilare il cono (F).
6 - Pulire il cono (F) e anche la sua sede.
7 - Cospargere di grasso il cono (F), inserirlo nella
sua sede e ruotarlo alcune volte.
8 - Sfilare il cono (F) per eliminare il grasso in ec-
cedenza.
9 - Rimontare il cono (F), la calotta (E), il cruscotto
(C) e le manopole (A).
Prima di effettuare qualsiasi intervento di sostituzio-
ne, attivare tutti i dispositivi di sicurezza previsti e va-
lutare se sia necessario informare adeguatamente il
personale che opera e quello nelle vicinanze. In par-
ticolare chiudere il rubinetto alimentazione gas, di-
sattivare l'alimentazione elettrica tramite l'interruttore
sezionatore dell'apparecchiatura ed impedire l'ac-
cesso a tutti i dispositivi che potrebbero, se attivati,
provocare condizioni di pericolo inatteso causando
danni alla sicurezza e alla salute delle persone. Qua-
lora sia necessario sostituire dei componenti usurati,
utilizzare esclusivamente dei ricambi originali. Si de-
clina ogni responsabilità per danni a persone o com-
ponenti derivanti dall'impiego di ricambi non originali
e interventi straordinari che possono modificare i re-
quisiti di sicurezza, senza l'autorizzazione del co-
struttore. Per la richiesta di componenti seguire le
indicazioni riportate nel catalogo ricambi.

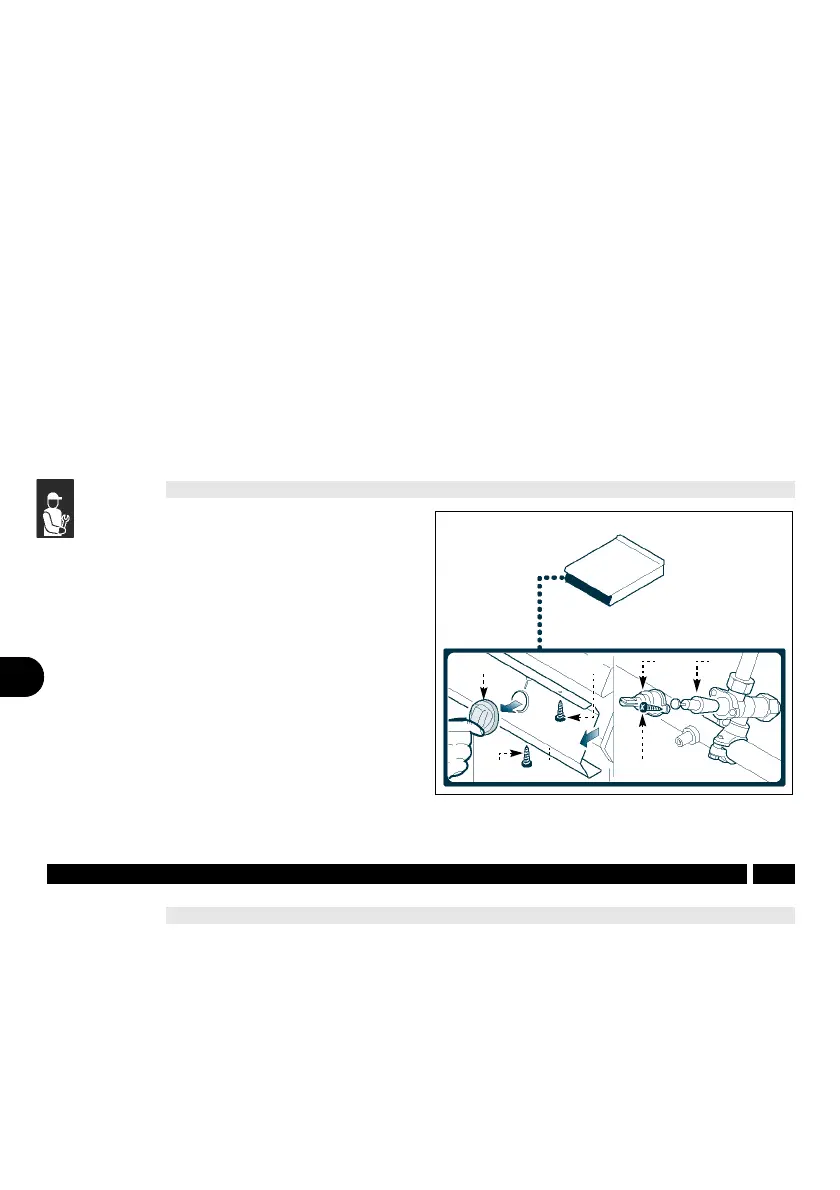

INGRASSAGGIO RUBINETTO GAS
SOSTITUZIONE PARTI 9
RACCOMANDAZIONI PER LA SOSTITUZIONE PARTI
