MONTERING AV UTLOPPSSLANG
Utloppsslang och adapter ska monteras, om så
behövs för det aktuella driftläget.
COOL, HEAT (värmepump) eller
AUTO
Monterad
FAN, DEHUMIDIFY eller
HEAT(elvärme)
Inte monterad
1. Montera adapter B och adapter I
på utloppsslangen (g. 16a eller
16b). Montera fönsterinsatsen enligt
anvisningarna ovan.
2. Haka fast utloppsslangens anslutning i
fästet på luftutloppet och för den nedåt i
pilens riktning (g. 17).
UTLOPPSSLANGEN KAN DRAS GENOM VÄGG
(gäller ej för inte apparater utan adapter A,
expanderplugg och träskruv som tillbehör).
1. Ta upp ett hål i väggen. Montera
utloppsadapter A på väggens utsida med
4 st. expanderpluggar och träskruvar
(g.18). Dra åt ordentligt.
2. Anslut utloppsslangen till
utloppsadapterA.
OBS!
• Montera adapterlocket över hålet när
apparaten inte används.
• Utloppsslangen kan dras ut till lämplig längd
för den aktuella installationen, men bör vara
så kort som möjligt.
VIKTIGT!
• Böj inte utloppslangen för kraftigt (g. 19).
• Kontrollera att det inte nns några hinder
inom 50 cm från luftutloppen, annars
fungerar inte utloppssystemet korrekt

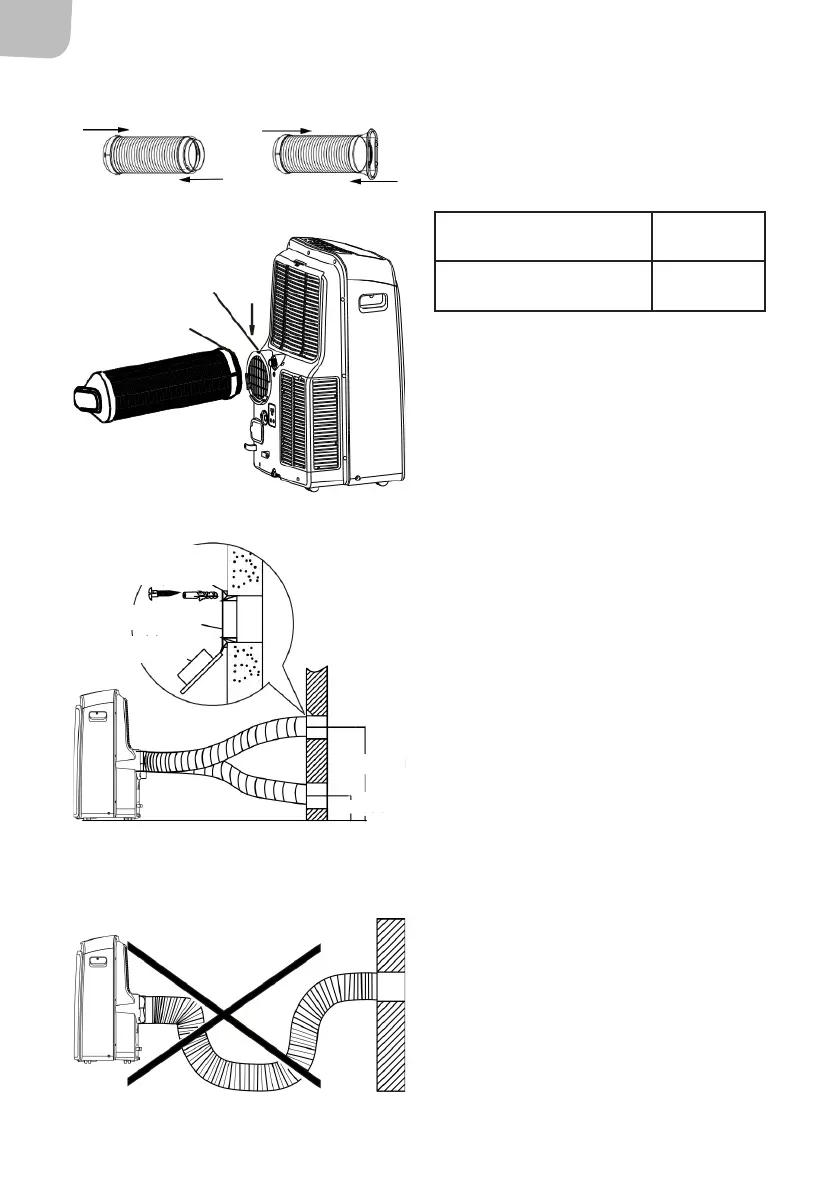

Fig. 16a
Fig. 16b
Fäste
Anslutning
Placering av
expanderplugg
Adapter A
Adapterlock
Max. 120 cm
Min. 30 cm
Fig. 17
Fig. 18
Fig. 19
