MONTERING AV UTLØPSSLANGE
Utløpsslange og adapter skal monteres, om
nødvendig for den aktuelle driftsmodusen.
COOL, HEAT (varmepumpe)
eller AUTO
Montert
FAN, DEHUMIDIFY eller HEAT
(el-varme)
Ikke montert

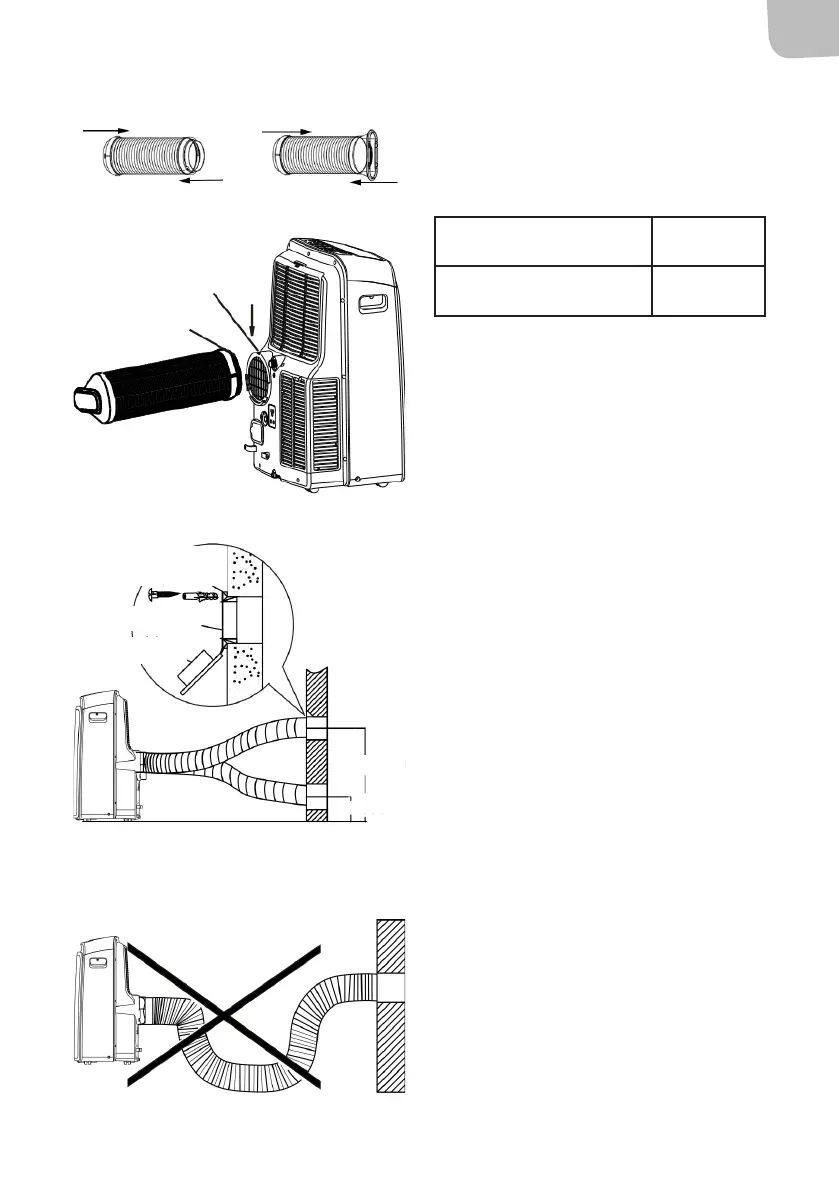

1. Monter adapter B og adapter I på
utløpsslangen (g. 16a eller 16b).
Monter vindusinnsatsen i henhold til
anvisningene over.
2. Hekt fast koblingen til utløpsslangen i
festet på luftutløpet og før den nedover i
pilens retning (g. 17).
UTLØPSSLANGEN KAN TREKKES GJENNOM VEGG
(gjelder ikke for apparater uten adapter A,
ekspanderplugger og treskruer som tilbehør).
1. Lag et hull i veggen. Monter
utløpsadapter A på utsiden av veggen
med 4 stk. ekspanderplugger og
treskruer (g. 18). Stram godt til.
2. Koble utløpsslangen til utløpsadapter A.
OBS!
• Monter adapterlokket over hullet når
apparatet ikke er i bruk.
• Utløpsslangen kan dras ut til ønsket lengde
for den aktuelle installasjonen, men bør
være så kort som mulig.
VIKTIG!
• Ikke bøy utløpsslangen for hardt (g. 19).
• Kontroller at det ikke er noen hindringer
innenfor 50cm fra luftutløpet, ellers
fungerer ikke utløpssystemet riktig
Fig. 16a
Fig. 16b
Feste
Tilkobling
Plassering av
ekspanderplugg
Adapter A
Adapterlokk
Maks. 120 cm
Min. 30 cm
Fig. 17
Fig. 18
Fig. 19
