Anslut 417061 - Page 78

PL
78

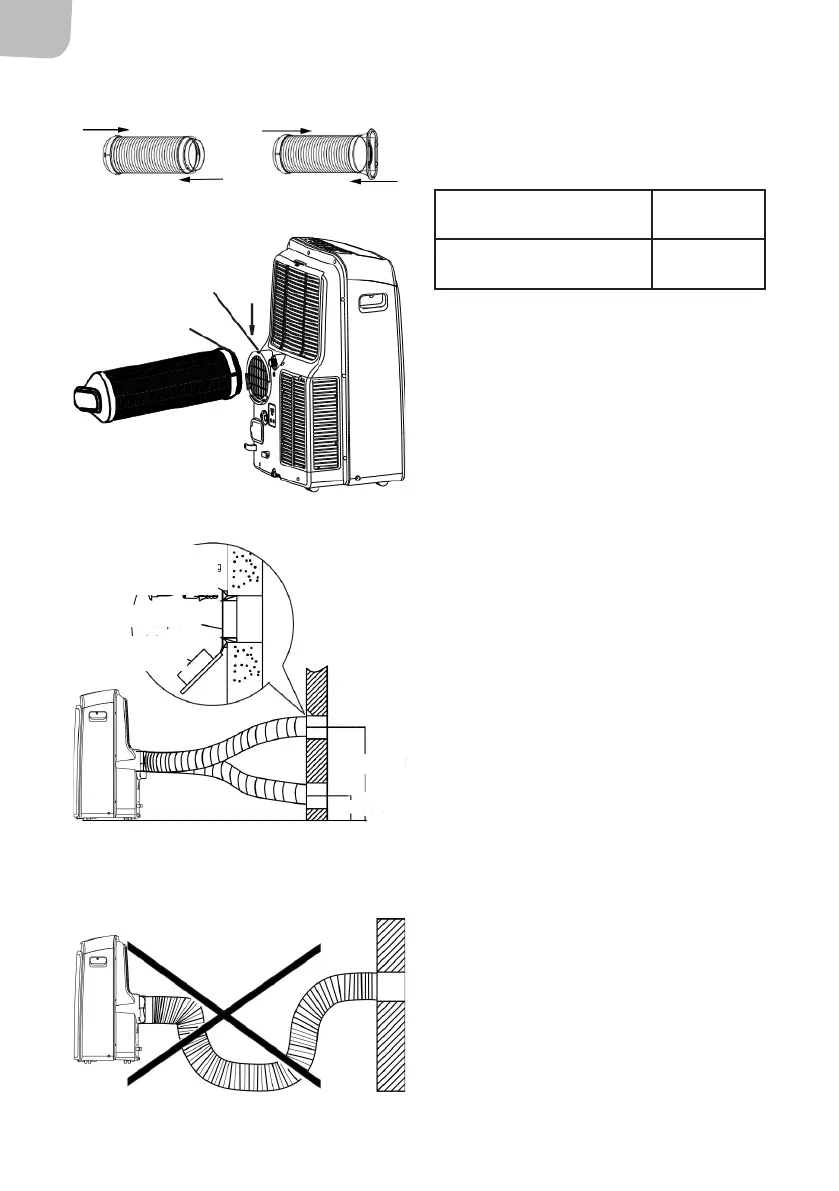

MONTAŻ RURY ODPROWADZAJĄCEJ
W razie potrzeby do danego trybu pracy należy
zamontować wąż odprowadzający i przejściówkę.
COOL, HEAT (pompa ciepła)
lub AUTO
Zamontowane
FAN, DEHUMIDIFY lub HEAT
(ogrzewanie elektryczne)
Niezamonto-
wane
1. Zamontuj przejściówkę B oraz przejściówkę
I na wężu odprowadzającym (rys. 16a lub
16b). Zamontuj wkładkę do okna zgodnie
ze wskazówkami powyżej.
2. Zaczep złącze węża odprowadzającego
do wylotu powietrza i przesuń do dołu
zgodnie z kierunkiem strzałki (rys. 17).
WĄŻ ODPROWADZAJĄCY MOŻNA POPROWADZIĆ
PRZEZ ŚCIANĘ
(nie dotyczy urządzeń bez przejściówki A oraz kołka
rozporowego i wkrętu do drewna jako wyposażenia
dodatkowego).
1. Zrób otwór w ścianie. Zamontuj
przejściówkę wylotu A na ścianie po
stronie zewnętrznej za pomocą 4 kołków
rozporowych i wkrętów do drewna (rys.
18). Porządnie dokręć.
2. Podłącz wąż odprowadzający do
przejściówki wylotu A.
UWAGA!
• Jeśli nie używasz urządzenia, zamontuj
pokrywę przejściówki na otworze.
• Wąż odprowadzający może być przedłużony na
długość odpowiednią dla danej instalacji, ale
powinien być możliwie jak najkrótszy.
WAŻNE!
• Nie wyginaj węża odprowadzającego zbyt
mocno (rys. 19).
• Upewnij się, czy na odcinku 50 cm od wylotu
powietrza nie ma żadnych przeszkód, w
przeciwnym razie układ wylotowy nie będzie
działać prawidłowo
Rys. 16a
Rys. 16b
Mocowanie
Złącze
Umieszczenie kołka
rozporowego
Przejściówka A
Zatyczka
przejściówki
Maks. 120 cm
Min. 30 cm
Rys. 17
Rys. 18
Rys. 19
