COMANDOS AUXILIARES DE QUATRO
FUNÇÕES (OPCIONAL)

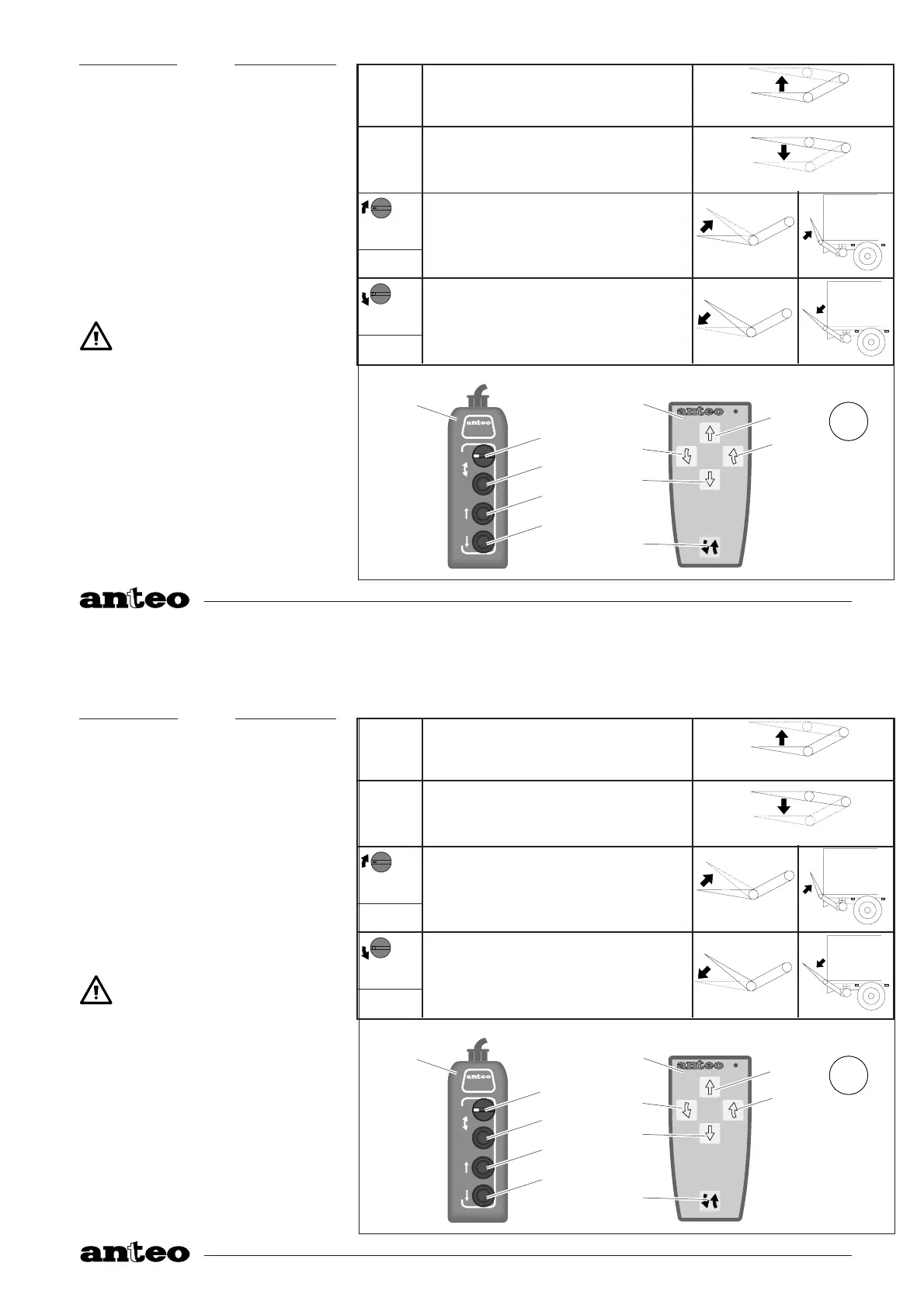

(fig. 19)
Sob pedido o elevador traseiro pode ser montado com co-
mandos auxiliares de quatro funções, isto consente ao ope-
rador que se encontra sobre a plataforma, o uso do painel de
botões (1) ou do comando à distância (2) equipados tam-
bém com funções de rotação.
O movimento de rotação será obtido somente se for acciona-
do simultaneamente o comando (C13) (ou os comandos C15
e C16) e o botão (C14).
O botão (C14) habilita o comando (C13) (ou os comandos
C15 e C16) para realizar a rotação.
PERIGO
Não realizar a rotação com a plataforma elevada do
solo.
O uso obrigatório de dois comandos simultanea-
mente previne casos de movimentações acidentais.
