Service Manual AOC N950SW
20

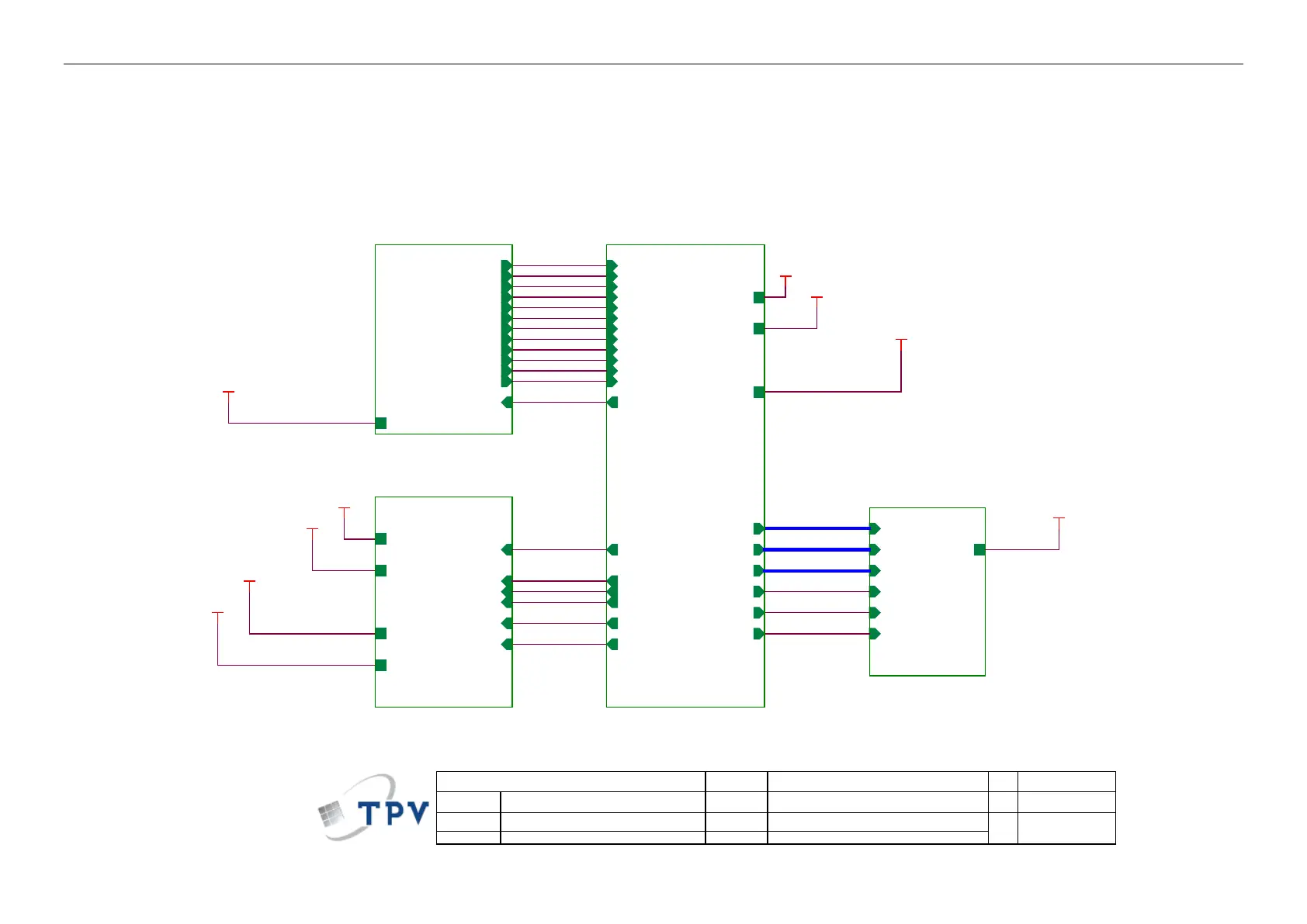

5.电原理图
5.1 主板 715G4737
04.Output
04.Output
PPWR_ON#
L/T_SCL
L/T_SDA
CMVCC
PA[0..1]
PA[4..9]
PB[0..9]
PA[0..1]
CMVCC1
XGA/SXGA
RTD2270LW-GR SCHEMATIC
LVDS OUTPUT
CMVCC1
OEM MODEL Size
Rev
Date
Sheet
of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
AOC 50/52 ID(1A) 1.0
AOC 50/52 ID(1A)
A
3 7Wednesday , January 19, 2011
715G4737-M01
<
称爹>
01.Top
715G4737-M01-000-0040-110119-01
02.Input
DSUB_R+
DSUB_G+
DSUB_B+
DSUB_V
DSUB_R-
DSUB_G-
DSUB_B-
DET_CABLE
DSUB_H
DSUB_SOG
DDC1_SDA
DDC1_SCL
CMVCC1
EDID_CTRL
05.Power
on_BACKLIGHT
Adj_BACKLIGHT
VCC1.2
CMVCC
VCC3.3
Mute
Volume#
PANEL_ID#
CMVCC1
VCTRL
03.Scalar
DSUB_R+
DSUB_G+
DSUB_SOG
DSUB_B+
DSUB_R-
DSUB_G-
DSUB_B-
DSUB_H
DSUB_V
Adj_BACKLIGHT
VCC1.2
VCC3.3
PA[0..1]
PB[0..9]
DDC1_SDA
DDC1_SCL
DET_CABLE
on_BACKLIGHT
PPWR_ON#
PANEL_ID#
Volume#
Mute
PA[4..9]
CMVCC1
VCTRL
EDID_CTRL
L/T_SCL
L/T_SDA
VCC3.3
VCC1.2
VCC1.2
CMVCC
CMVCC
VCC3.3
PB[0..9]
PA[4..9]
CMVCC1
