ВНУТРЕННЯЯ СТЕНКА ШКАФА
Ремонт, который должен выполняться только уполномоченным
персоналом фирмы Equip Group
ЗАМЕНА ЦИФРОВОЙ ПАНЕЛИ
Для замены цифровой панели выполните следующие действия:
• Снимите правую боковую панель и открутите крепежные винты цифровой панели.
• Отсоедините разъемы цифровой панели.
• Замените цифровую панель.
• При монтаже выполняйте операции в обратном порядке и проверяйте правильность соединений.
ЗАМЕНА ТЕРМОПАРЫ НА ЦИФРОВУЮ ПАНЕЛЬ
Для замены термопары выполните следующие операции:
• Снимите правую боковую панель.
• Открутите крепежные винты термопары и выньте ее из корпуса.
• Отсоедините два силовых кабеля термопары и замените термопару на аналогичный (тип J L=2000).
• Выполните операции в обратной последовательности для установки в обратном порядке, убедившись в
правильности полярности полярности.
ЗАМЕНА ЧАСТЕЙ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
Для замены деталей выполните следующие действия:
• Снимите правую боковую панель.
• Отсоедините неисправную деталь от источника питания.
• Замените дефектную деталь на такую же...
• Выполните операции в обратном порядке для повторной сборки.
ЗАМЕНА ТЕРМОСТАТА ИЛИ ПЕРЕКЛЮЧАТЕЛЯ (электромеханическое исполнение опционально)
Для замены термостата или переключателя выполните следующие операции:
• Снимите правую боковую панель.
• Выверните крепежные винты на панели управления.
• Отсоедините термостат или быстродействующие выключатели.
• Замените термостат на аналогичный.
• Выдвиньте переключатель и замените его.
• Выполните операции в обратном порядке для повторной сборки.

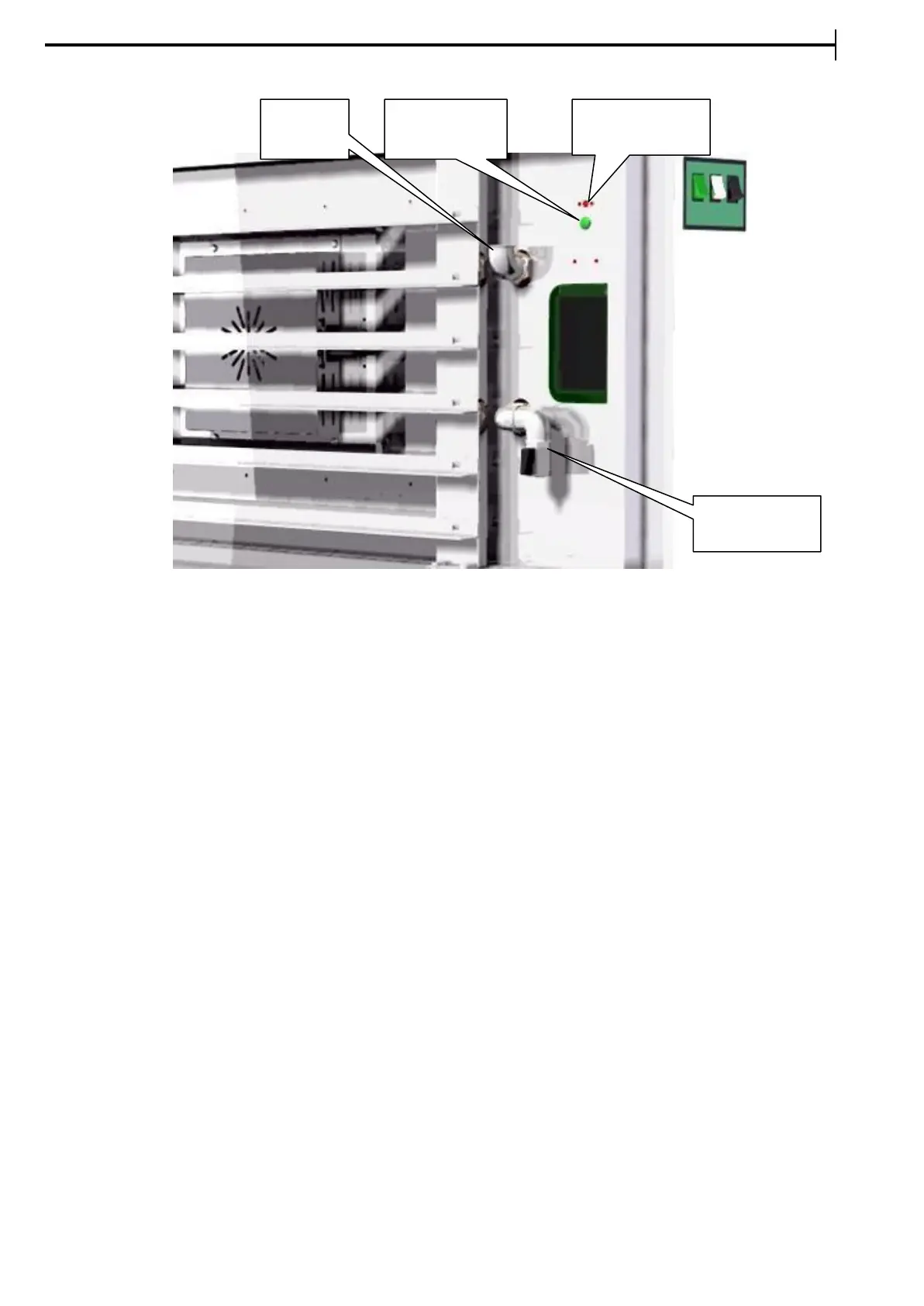

Загрузка
