84 10.1 SPI0
CW6632B Bluetooth 3.0 Audio Player SOC Version 1.0.0
Copyright ©2015, www.appotech.com. All Rights Reserved.
10 SPI
10.1 SPI0
SPI0 can serve as master or slave. It can operate in normal or DMA mode.
SPI0 map to three group ports configured by PWKEDGE[6] and SPICON[3]:
Group0 P27, P25, P26;
Group1 P04, P06, P05;
Group2 P14, P00, P34.
Group3 P30(P40), P31, P32
When PWKEDGE[6]=0 and SPI0CON.3 = 0, Group0 actived
2wire mode: P2.6 as SPI0CLK0, P2.7 as SPI0DIDO0;
3wire mode: P2.6 as SPI0CLK0, P2.7 as SPI0DO2, P2.5 as SPI0DI0.
When PWKEDGE[6]=0 and SPI0CON.3 = 1, Group1 actived
2wire mode: P0.5 as SPI0CLK1, P0.4 as SPI0DIDO1;
3wire mode: P0.5 as SPI0CLK1, P0.4 as SPI0DO1, P0.6 as SPI0DI1.
When PWKEDGE[6]=1 and SPI0CON.3 = 0 Group2 actived
2wire mode: P3.4 as SPI0CLK2, P1.4 as SPI0DIDO2;
3wire mode: P3.4 as SPI0CLK2, P1.4 as SPI0DO2, P0.0 as SPI0DI2.
When PWKEDGE[6]=1 and SPI0CON.3 = 1, Grop3 actived
2wire mode: P3.0 as SPI0CLK3, P3.2 as SPI0DIDO3;
3wire mode: P3.0 as SPI0CLK3, P3.2 as SPI0DO3, P3.1 as SPI0DI3.
when PMUXCON0[5] = 1 P4.0 as SPI0CLK3

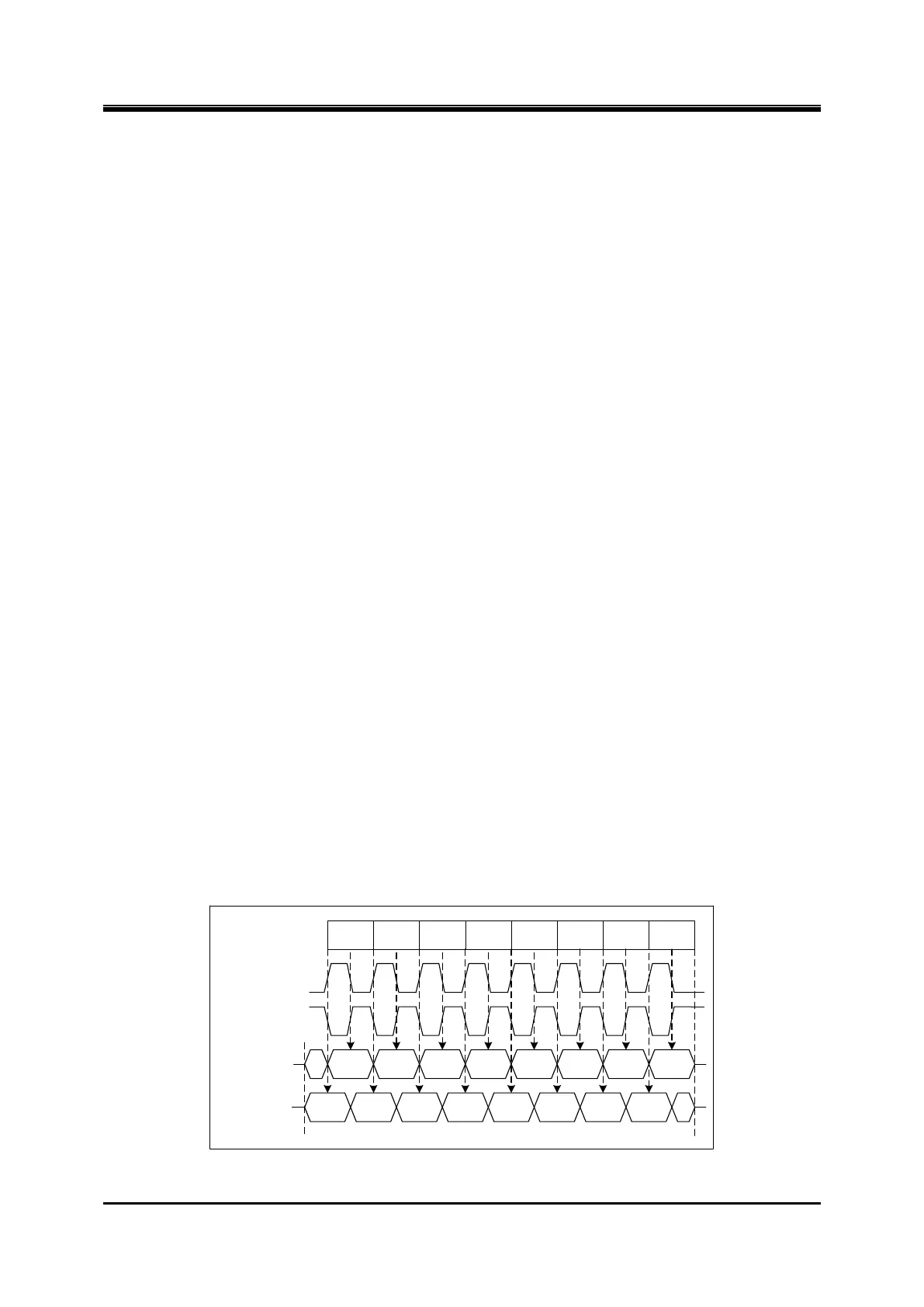

3 41 2 8765
SPICLK CYCLE #
MSB 6 5 4 3 2 1 LSB
MSB 6 5 4 3 2 1 LSB
SPICLK
(SPIIDST = 0)
SPICLK
(SPIIDST = 1)
SAMPLE INPUT
DATA OUT
(SPIEDGE = 0)
SAMPLE INPUT
DATA OUT
(SPIEDGE = 1)
Figure 10-1 SPI timing
