Italiano
Bilanciamento della barriera / Messa in esercizio
7.2 BILANCIAMENTO DELLA BARRIERA
Per un corretto bilanciamento fare riferimento alla
tabella in
fi g.10
che suggerisce i corretti accoppiamenti
barriera/asta e per ciascun accoppiamento indica il
tipo di molla più adatta e la precarica consigliata (
rif.
H
).
A partire da tale posizione il bilanciamento deve
comunque essere verificato ed eventualmente
aggiustato osservando il comportamento dell’asta
nelle manovre di apertura e chiusura.
8. MESSA IN ESERCIZIO
1. Staccare l’interruttore generale di linea.
2. Aprire lo sportello laterale utilizzando l’apposita chiave
in dotazione.
3. Tramite l’apposita manovella, azionare la sbarra
portandola approssimativamente a metà corsa (fare
riferimento al paragrafo “MANOVRA D’EMERGENZA”
)
.
4. Togliere la manovella dall’alberino motore;
5. Chiudere lo sportello.
Nota: per ripristinare il funzionamento normale chiudere
lo sportello della barriera in quanto il micro di sicurezza
inibisce il funzionamento.
6. Inserire l’interruttore generale e accertarsi che ai morsetti
di alimentazione giunga la corretta tensione.
7. Portare il commutatore del quadro nella posizione
manuale o semiautomatica (se previsto).
8. Dare un impulso di apertura e accertarsi che la sbarra
si muova nel senso dell’apertura; se questo non avviene
togliere tensione prima che l’asta arrivi a fondo corsa
e invertire i collegamenti sul motore o sulla pulsantiera
secondo necessità. Ripetere l’operazione di verifi ca del
senso di apertura.
9. Controllare che durante le manovre elettriche la sbarra
si arresti nelle posizioni di fi ne corsa desiderate. Se ciò
non si verifi ca occorre effettuare la registrazione in modo
H

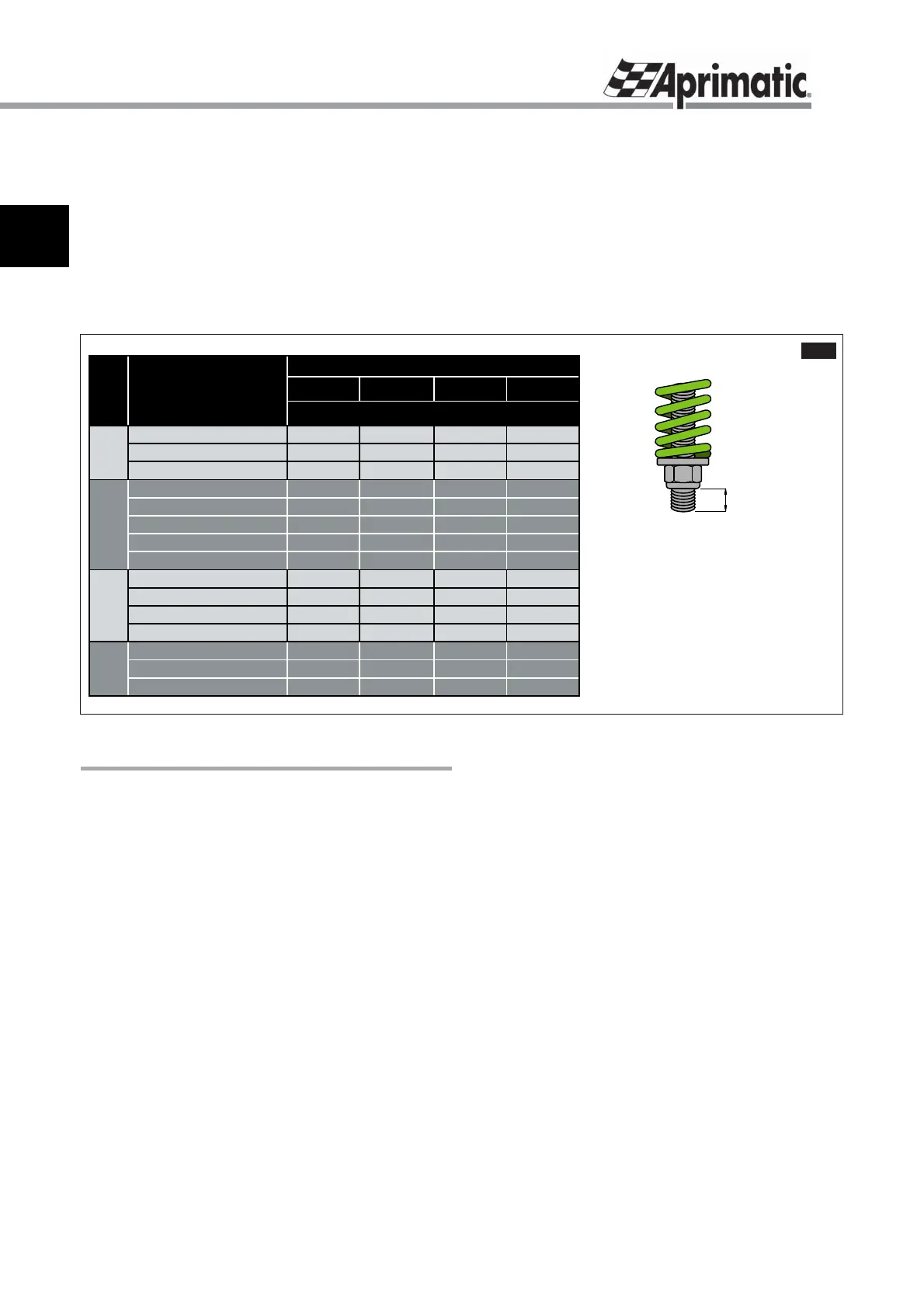

fig.10
Il valore H indica la posizione del
dado di fermo e regolazione della
molla, espressa in millimetri di fi letto
libero sul tirante-guida.
2,5 m 4 m 5 m 6 m
90x25 verde / 7 - - -
90x25 + piede verde / 8 - - -
Ø 80 verde / 7 - - -
90x25 - blu / 30 - -
90x25 + siepe blu / 36 - - -
90x25 + piede - blu / 36 - -
90x25 + siepe + piede blu / 38 - - -
Ø 80 - blu / 20 - -
90x25 + siepe - blu / 20 - -
90x25 + siepe + piede - blu / 22 --
Ø 80 - blu / 14 rossa / 25 -
tonda telescopica - - rossa / 25 -
90x25 + siepe - rossa / 25 - -
Ø 80 - - gialla / 15 gialla / 17
tonda telescopica - - gialla / 15 gialla / 17
MOLLA / valore H in mm
lunghezza ASTA
E40-X40
E25
X25
Asta e accessori
versione
HARRIER
E50
X50
E60
X60
