- 42 -
Deutsch
Außenmaße / Vorbereitungen

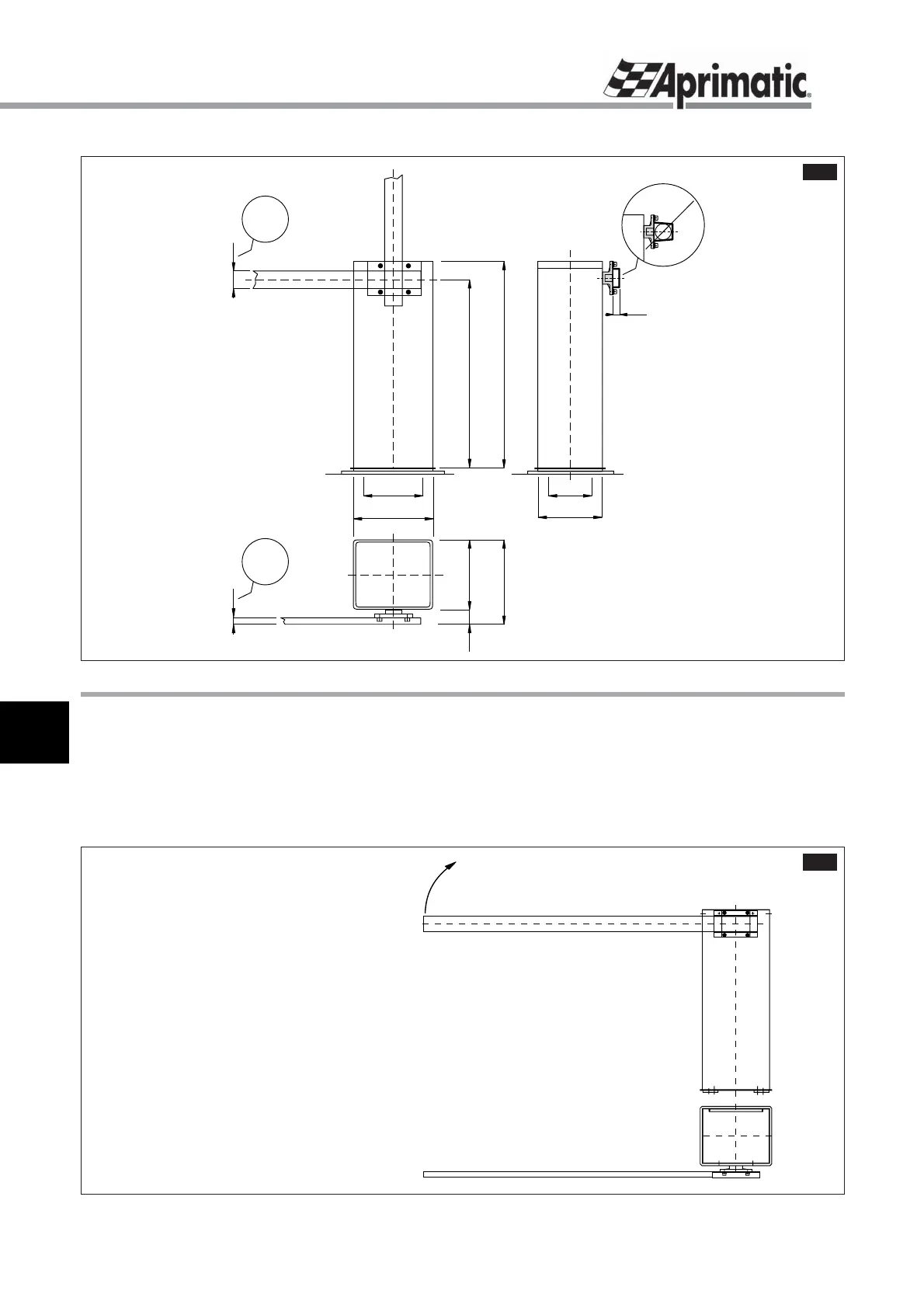

4.4 AUSSENMASSE DES SCHRANKENKÖRPERS
90
∅ 80
25
200230
410 (Baureihe E)
355 (Baureihe X)
969
893
375 (Baureihe E)
380 (Baureihe X)
65
25
∅ 80
∅ 80
310 (Baureihe E)
315 (Baureihe X)
310 (Baureihe E)
315 (Baureihe X)
5. MONTAGE
5.1 KONTROLLEN UND VORBEREITUNGEN
Vor Montage prüfen, ob folgende Voraussetzungen gegeben sind:
- Der vorgesehene Bereich muss ausreichend breit für die Bewegung des Schrankenbaums (Öffnen und Schließen der
Schranke) sein (siehe Abb.2).
- Der Boden muss fest und eben sein, insbesondere an den Stellen, an denen die auf dem Boden lagernden Bauteile
installiert werden.
- Abwägen, ob eine Stützgabel (Option) zweckmäßig ist. Wird bei besonders langen Schrankenbäumen empfohlen.
HINWEIS: Die Schranke wird für die
rechtsseitige Montage geliefert (“rechte” oder
“rechtsseitige” Schranke), was bedeutet,
dass sie sich, von der Schrankenseite aus
gesehen, im Uhrzeigersinn öffnet (siehe
Abb.3).
Für einen Wechsel auf eine linksseitig
Schranke, siehe den Abschnitt
“Seitenwechsel der Schranke”.
Abb.2
Abb.3
