Aprimatic Harrier E25 - Anclaje de la Barrera al Suelo

- 55 -
Español
40
500
20
Plano del suelo
Base de
cimentación
600
Nivelar
Vainas cables
eléctricos
Ø 30 mm
350
40
Instalación

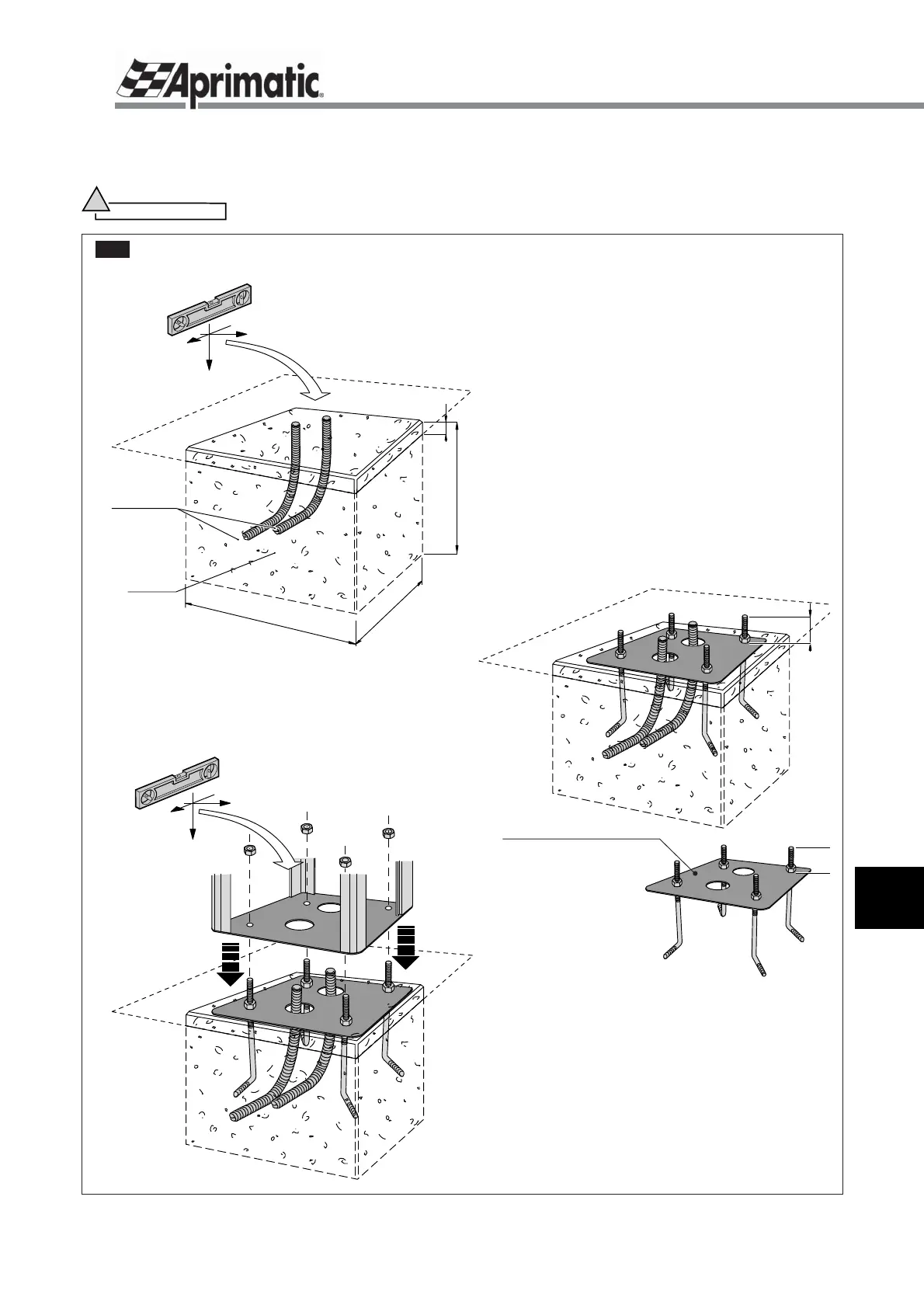

fig.4
5.2 ANCLAJE DE LA BARRERA AL SUELO
La barrera
HARRIER debe sujetarse solidariamente al suelo que debe ser consistente y plano, por ello hay que realizar
un cimiento de cemento (
fi g.4 ).
Atención
!
El constructor prohíbe expresamente cualquier tipo de montaje que no sea horizontal.
REALIZACIÓN DE LA CIMENTACIÓN Y ANCLAJE DE LA BARRERA

Ho Realizar una base de cimentación preparando
2 conductos de vaina fl exible (diámetro mínimo 30
mm) para los cables eléctricos.
IMPORTANTE: la superfi cie de la base debe resultar
perfectamente nivelado y hallarse por encima del nivel
del suelo unos 20 mm como mínimo.

Hay que colocar los ganchos de cimentación para
la sujeción del bastidor de la barrera, hundiéndolos
en el cemento.
IMPORTANTE: los ganchos de cimentación deben
sobresalir unos 40 mm como mínimo.

Colocar el bastidor de la barrera en correspondencia
de los ganchos y sujetarlo por medio de 4 tuercas.
IMPORTANTE: la horizontalidad del bastidor de la barrera
se obtiene actuando en las tuercas y contratuercas.
nota:
para el posicionamiento
de los ganchos de
cimentación se puede
utilizar la plantilla
de contraste que
se suministra con 4
ganchos de cimentación
(suministro opcional
que se compra por
separado).



