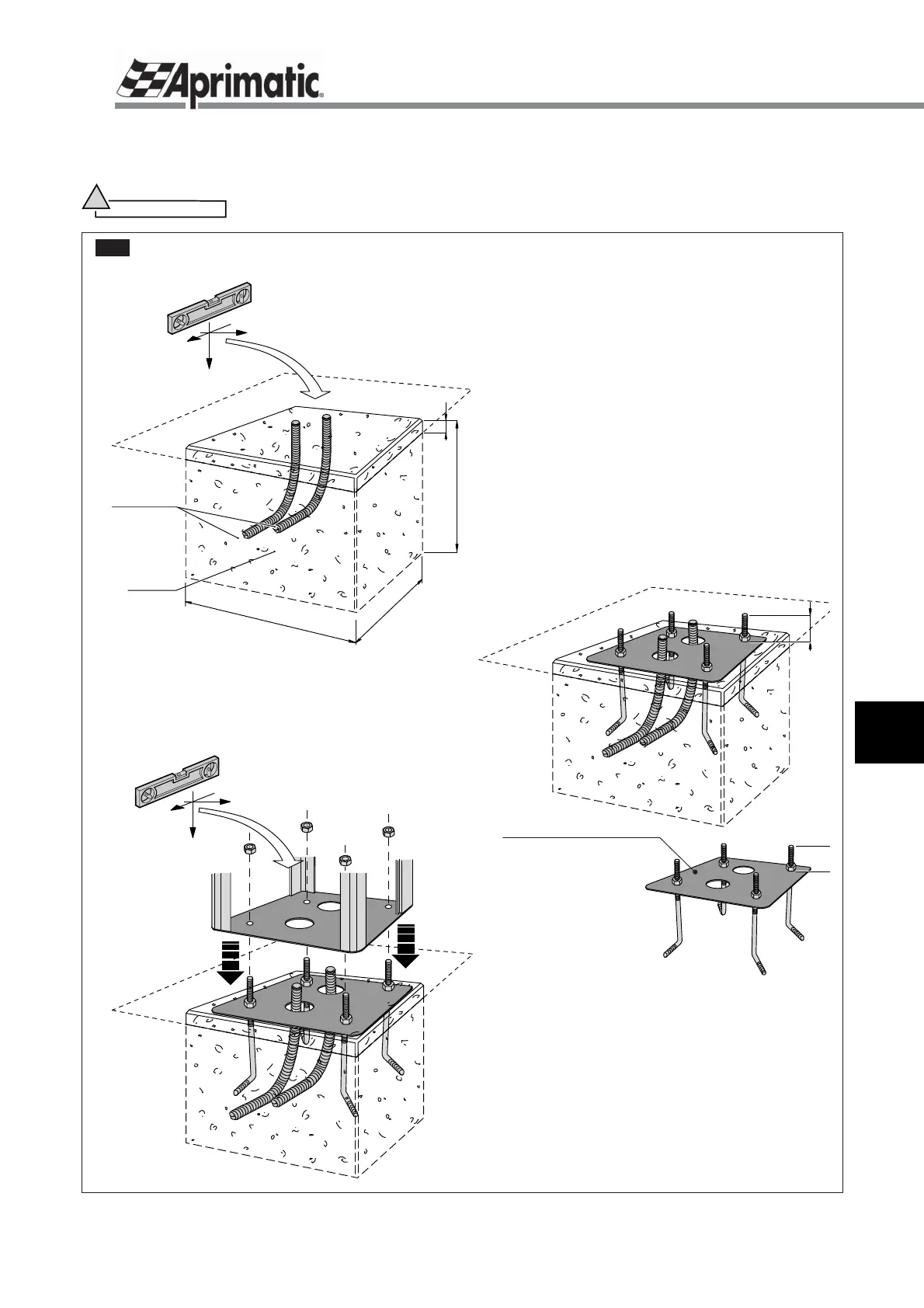

5.2 BEFESTIGUNG DER SCHANKE AM BODEN
Die Schranke
HARRIER
sicher am Boden befestigen, der fest und eben sein muss. Deshalb ein geeignetes Fundament
aus Zement erstellen (Abb.4).
Achtung
!
Der Hersteller lässt keine anderen Arten von Montage als eine waagrechte Befestigungsunterlage zu.
HERSTELLUNG DES FUNDAMENTS UND VERANKERUNG DER SCHRANKE
Das Fundament herstellen und 2 Leerrohre
(Mindestdurchmesser 30 mm) zur Durchführung
der Stromkabel einbringen.
WICHTIG: Das Fundament muss eine vollkommen
waagrechte Oberfl äche haben und mindestens 20 cm
aus dem Boden herausragen.
Die Bodenanker zur Befestigung des
Schrankengehäuses in den Zement einbringen.
WICHTIG: Die Bodenanker müssen mindestens 40 mm
hervorstehen.
Das Schrankengehäuse auf die Anker aufsetzen
und mit den 4 Muttern befestigen.
WICHTIG: Das Schrankengehäuse mit den Muttern und
Kontermuttern nivellieren.
Hinweis:
Zur Positionierung der
Bodenanker kann eine
Schablone benutzt
werden, die bereits
mit 4 Bodenankern
ausgestattet ist
(Sonderzubehör separat
erhältlich).
