4.3 ERFORDERLICHE BAUTEILE ZUR MONTAGE
Erforderliche Bauteile zur Montage
1
2
3
9
11
4
8
10
7
5
6
12

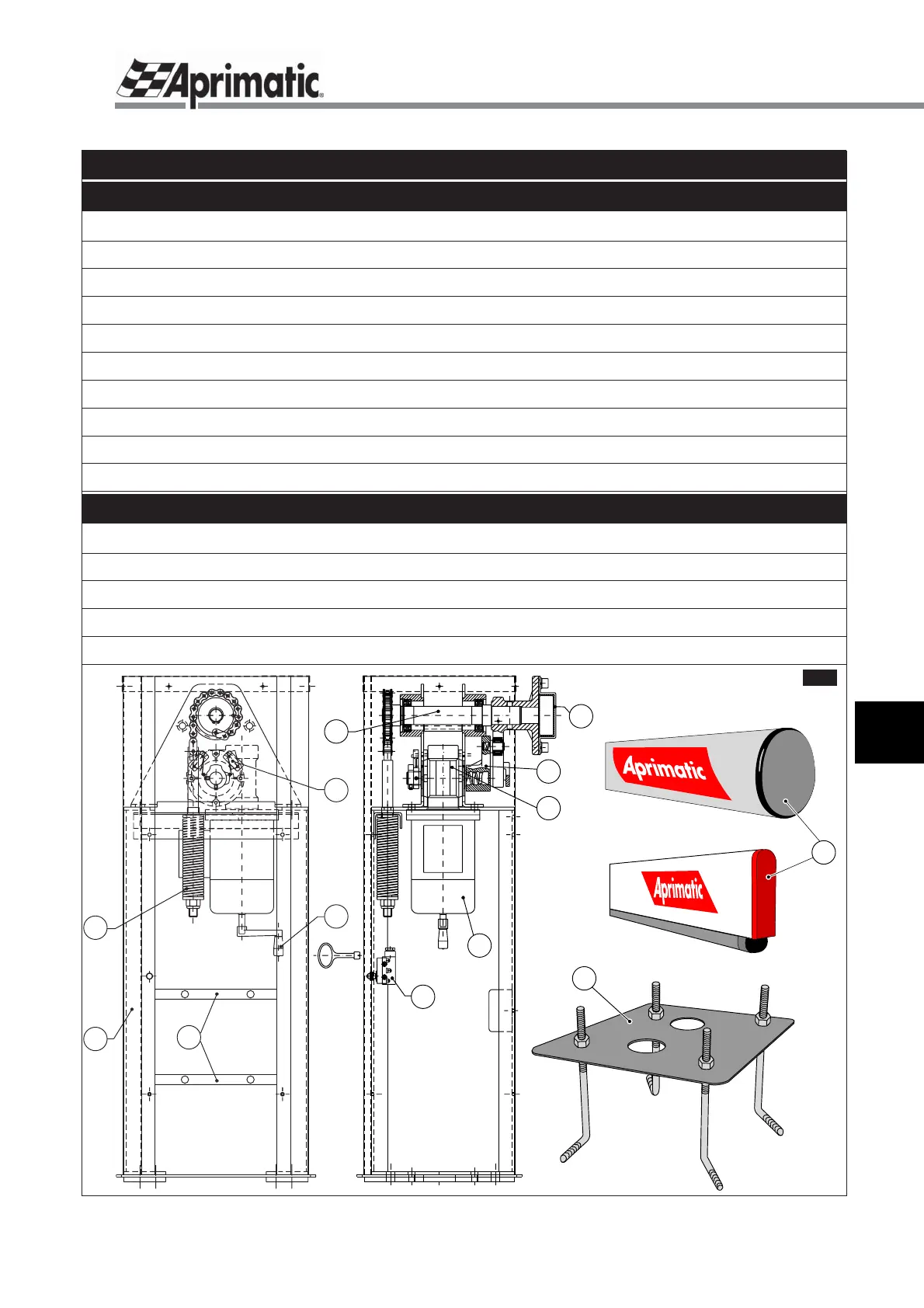

Zur Montage sind folgende Bauteile erforderlich:
Vormontierter Schrankenkörper - umfasst:
Einphasenasynchronmotor mit externem Kühlungslüfter ..................................................Abb.1-Pos.1
Nicht umkehrbares Schneckengetriebe .............................................................................Abb.1-Pos.2
Hebelsystem mit Nadellager ..............................................................................................Abb.1-Pos.3
Schrankenbaumwelle .........................................................................................................Abb.1-Pos.4
Elektromechanischer Endschalter ......................................................................................Abb.1-Pos.5
Abnehmbare Handkurbel zur Notbetätigung ......................................................................Abb.1-Pos.6
Befestigungsplatte für elektronische Steuerung .................................................................Abb.1-Pos.7
Schutzgehäuse mit Schlüssel ............................................................................................Abb.1-Pos.8
Mikrosicherheitsschalter auf Tür ........................................................................................Abb.1-Pos.9
Das vorliegende Handbuch wird zum Lieferumfang des Schrankenkörpers.
Separat zu besorgen - siehe Verkaufskatalog Aprimatic:
Ausgleichsfeder ..................................................................................................................Abb.1-Pos.10
Befestigungsflansch Schrankenbaum ................................................................................Abb.1-Pos.11
Schrankenbaum nach Maß ................................................................................................Abb.1-Pos.12
Schablone und Fundamentanker zur Bodenbefestigung (Option) .....................................Abb.1-Pos.13
Elektronische Steuerung (mit Benutzerhandbuch)
Abb.1
13
