- 5 -
Italiano
4.3 COMPONENTI NECESSARI ALL’ISTALLAZIONE

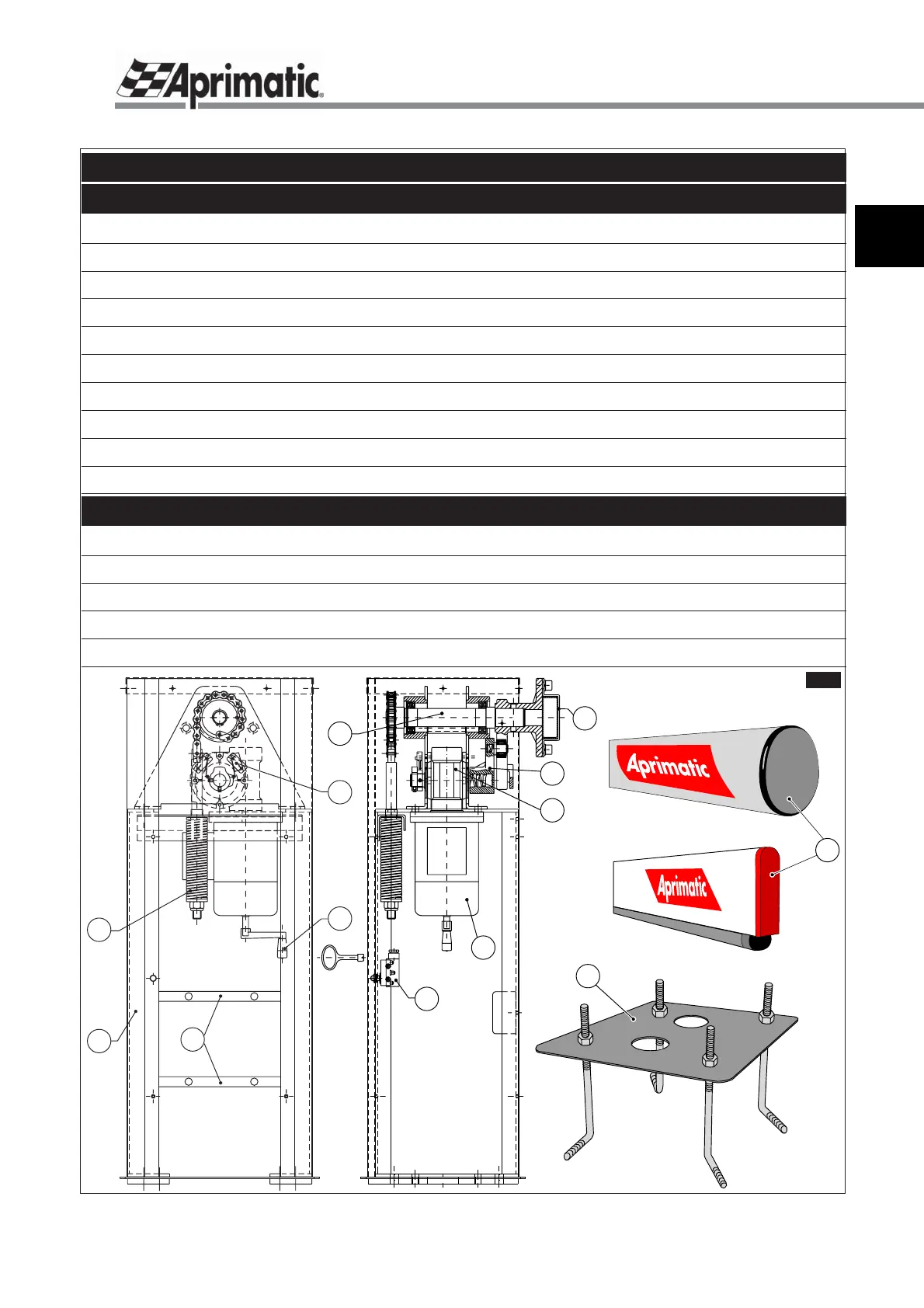

Componenti necessari all’installazione
1
2
3
9
11
4
8
10
7
5
6
12
L’installazione richiede i seguenti componenti:
Corpo barriera preassemblato - comprendente :
Motore asincrono monofase con ventola esterna di raffreddamento ................................fig.1-rif.1
Riduttore a vite senza fine irreversibile ..............................................................................fig.1-rif.2
Sistema di leverismi con cuscinetto a rullini .......................................................................fig.1-rif.3
Albero porta asta ................................................................................................................fig.1-rif.4
Fine-corsa elettromeccanico ..............................................................................................fig.1-rif.5
Manovella asportabile per manovra manuale di emergenza .............................................fig.1-rif.6
Piastre per il fissaggio della centralina elettronica .............................................................fig.1-rif.7
Carter di protezione con chiave di apertura .......................................................................fig.1-rif.8
Microinterruttore di sicurezza su sportello ..........................................................................fig.1-rif.9
Il presente manuale istruzioni è fornito a corredo del corpo barriera.
Inoltre è necessario acquistare separatamente - si veda il catalogo di vendita
Aprimatic
:
Molla di bilanciamento ........................................................................................................fig.1-rif.10
Flangia di fissaggio asta .....................................................................................................fig.1-rif.11
Asta a misura .....................................................................................................................fig.1-rif.12
Dima di riscontro e ganci di fondazione per il fissaggio al suolo (opzionale) .....................fig.1-rif.13
Centralina elettronica di comando (completa di manuale istruzioni)
fig.1
13
