8
FR

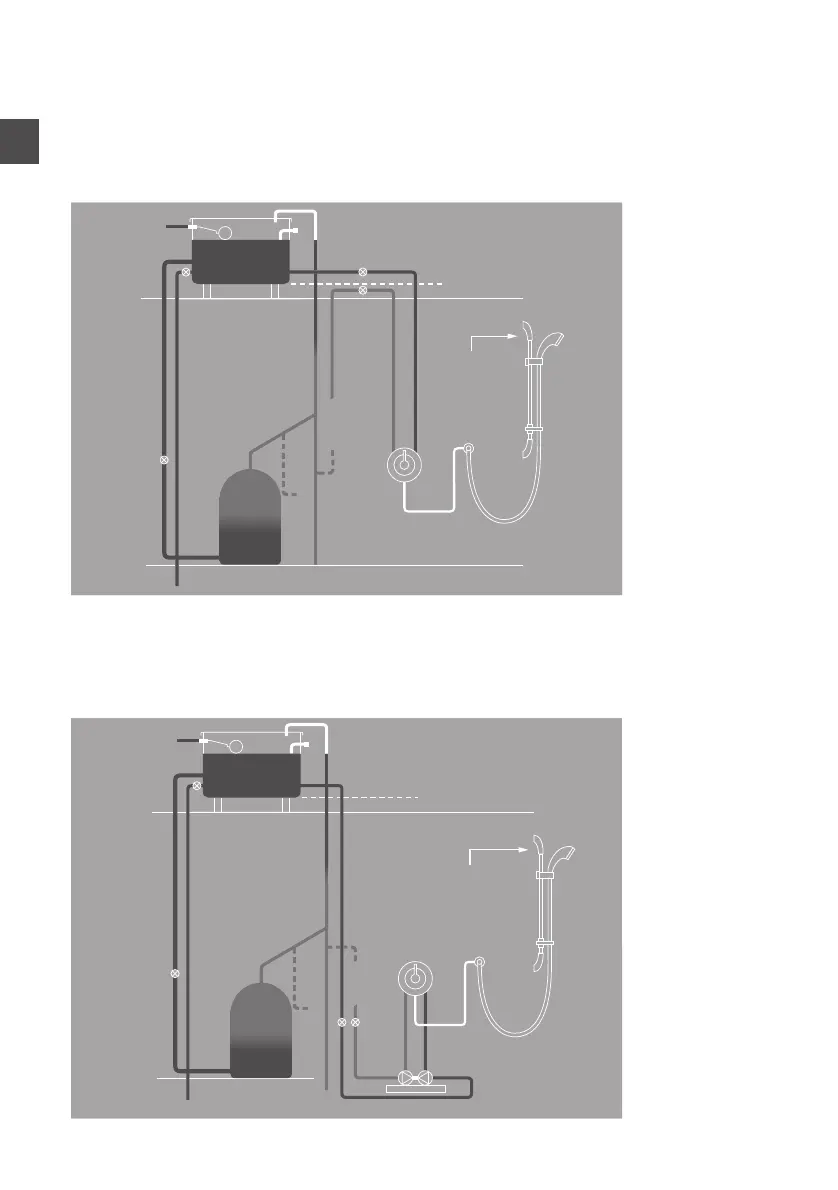

INSTALLATION CLASSIQUE D'UN SYSTÈME PAR GRAVITÉ
(utilisable avec les vannes de douche Midas110/220)
Le pommeau de douche doit être d'au moins 1mètre
Voir page6 (pose)
INSTALLATION CLASSIQUE D'UN SYSTÈME DE SURPRESSION PAR GRAVITÉ
(utilisable avec toutes les vannes Midas)
Voir les remarques spéciales àla page6*
Tuyau d'évent et
d'évacuation de l'eau
chaude
Tuyau d'évent et
d'évacuation de l'eau chaude
Le point le plus haut
doit se situer en
dessous de la partie
inférieure de la
citerne.
Le point le plus haut doit se
situer en dessous de la partie
inférieure de la citerne.
Ballon d'eau
chaude
Ballon d'eau
chaude
Raccordez
à«A» ou «B»
Raccordez
à«A»
ou«B»
Approvisionnement
Approvisionnement
Face inférieure de la citerne
Face inférieure de la citerne
Alimentation
àfroid du
cylindre
Alimentation en eau
froide du cylindre
A
A
B
B
