Ardo Master - Gerät Frontseite; Flaschendeckel; Umschaltventil

Ardo medical AG 8 Gebrauchsanweisung
Master und Senator
Änderungen vorbehalten

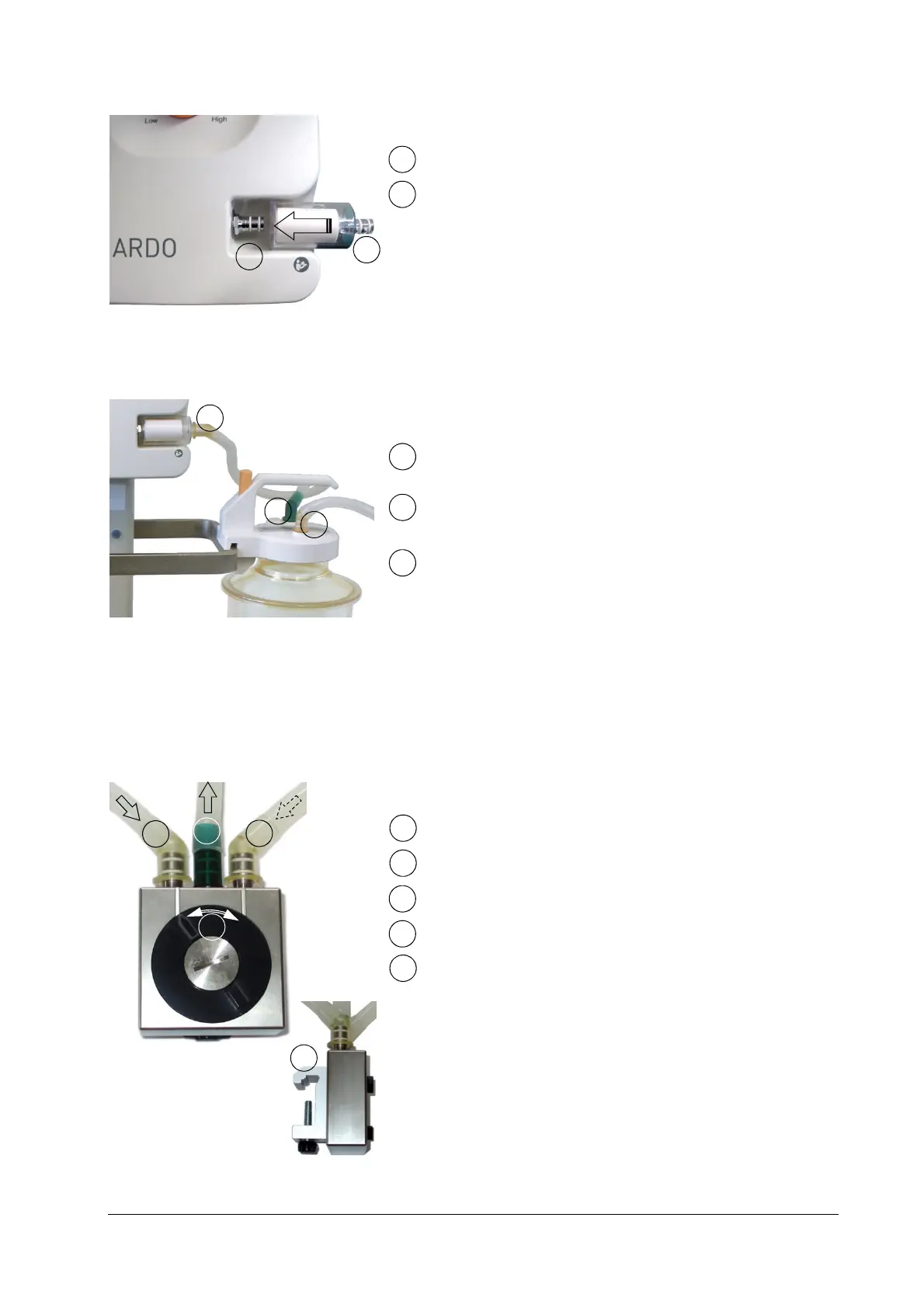

Gerät Frontseite
Anschluss für hydrophoben Bakterienfilter
Anschluss für Verbindungsschlauch zur Sekretflasche
Flaschendeckel
Winkelsteckkupplung transparent vom 0.5m Verbindungs-
schlauch mit hydrophobem Bakterienfilter verbinden.
Winkelsteckkupplung grün mit Stecknippel grün am
Flaschendeckel verbinden.
Winkelsteckkupplung transparent vom 1.7m Patienten-
schlauch mit Stecknippel transparent am Flaschendeckel
verbinden.
Umschaltventil
Umschaltventil optional erhältlich
Mit dem Umschaltventil lässt sich das Vakuum der Pumpe
von Sekretflasche A zu Sekretflasche B manuell umschalten.
Zum Vakuumanschluss der Vakuumpumpe
Vom Vakuumanschluss der Sekretflasche A
Vom Vakuumanschluss der Sekretflasche B
Umschalter A nach B
Klemme für Befestigung an Geräteschiene
