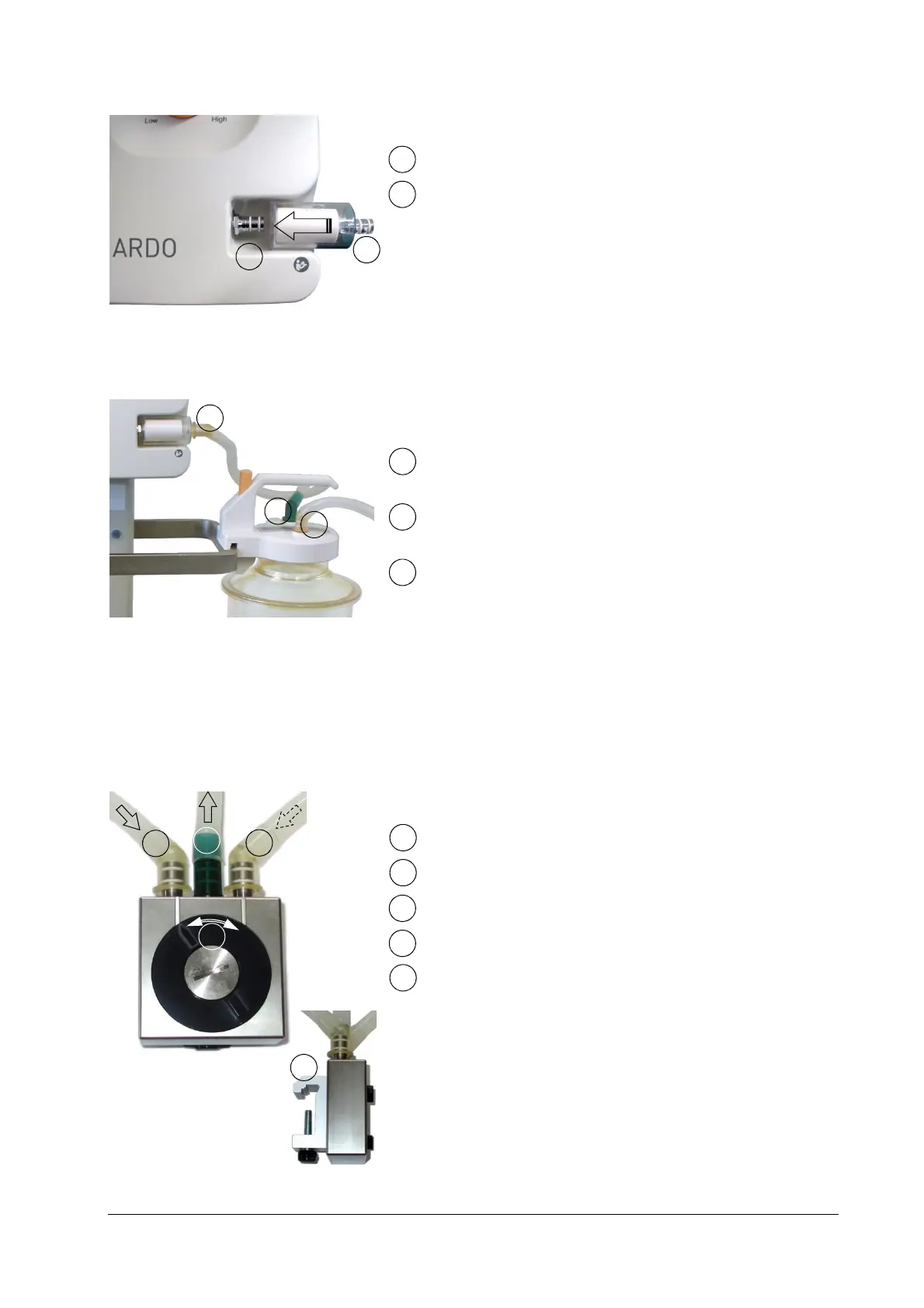

Voorkant van het apparaat
Aansluitpoort voor hydrofobe bacteriënfilter
Aansluitpoort voor verbindingsslang naar opvangpot
Opvangpotdeksel
Verbind de transparante hoekplugkoppeling van de
verbindingsslang van 0,5m met het hydrofobe
bacteriënfilter.
Verbind de groene hoekplugkoppeling met de groene
steeknippel op het opvangpotdeksel.
Verbind de transparante hoekplugkoppeling van de
patiëntslang van 1,7m met de transparante steeknippel
op het opvangpotdeksel.
Omschakelventiel
Omschakelventiel optioneel verkrijgbaar
Met het omschakelventiel kan het vacuüm van de pomp handmatig
worden omgeschakeld van opvangpot A naar opvangpot B.
Naar vacuümpoort van de vacuümpomp
Van de vacuümpoort van opvangpot A
Van de vacuümpoort van opvangpot B
Omschakelaar van A naar B
Klem voor bevestiging aan de toestellenrail
