Ardo Master - Face Avant de Lappareil; Couvercle de la Bouteille; Valve Dinversion

Ardo medical AG 8 Mode d'emploi
Master et Senator
Sous réserve de modifications

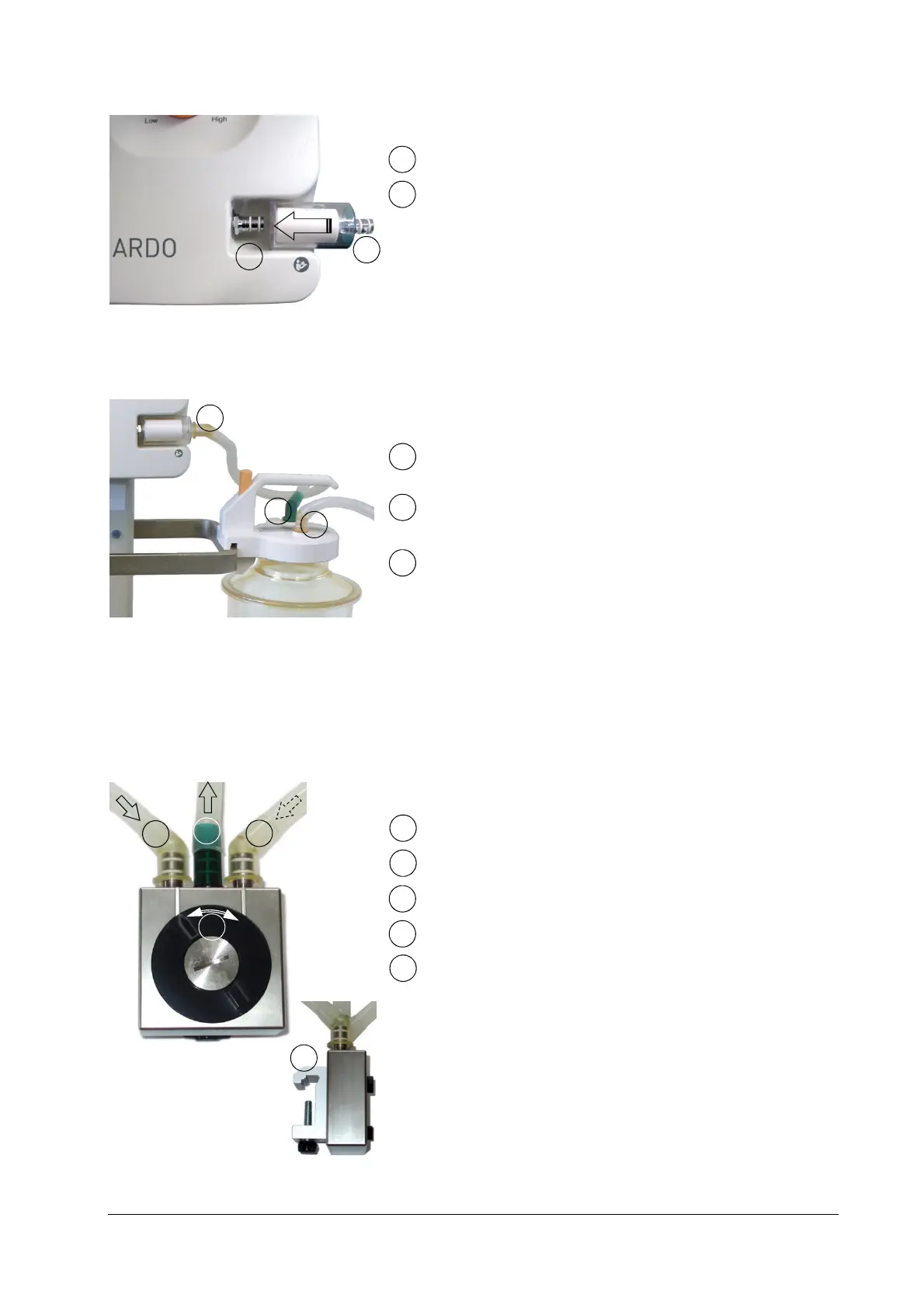

Face avant de l'appareil
Raccord pour filtre antibactérien hydrophobe
Raccord pour tuyau de raccord à la bouteille à sécrétions
Couvercle de la bouteille
Relier le coupleur enfichable coudé, transparent, du tuyau
de raccord 0.5m au filtre antibactérien hydrophobe.
Relier le coupleur enfichable coudé, vert, avec le raccord
mâle vert au couvercle de la bouteille.
Relier le coupleur enfichable coudé, transparent, du tuyau
patient 1.7m, avec le raccord mâle transparent au
couvercle de la bouteille.
Valve d'inversion
Valve d'inversion disponible en option
Avec la valve d'inversion, le vide de la pompe peut être inversé manuellement
de la bouteille à sécrétions A à la bouteille à sécrétions B.
Au raccord de vide de la pompe
Du raccord de la bouteille à sécrétions A
Du raccord de la bouteille à sécrétions B
Inverseur de A à B
Griffe pour rail de l'appareil
1
2
1
2
3
3
1
2
1
B
A
4
5
1
A
B
4
5
1
2
