Ardo Master - Lato Anteriore Dellapparecchio; Coperchio del Contenitore; Valvola DI Commutazione

Ardo medical AG 8 Istruzioni per l’uso
Master e Senator
Soggetto a possibili modifiche

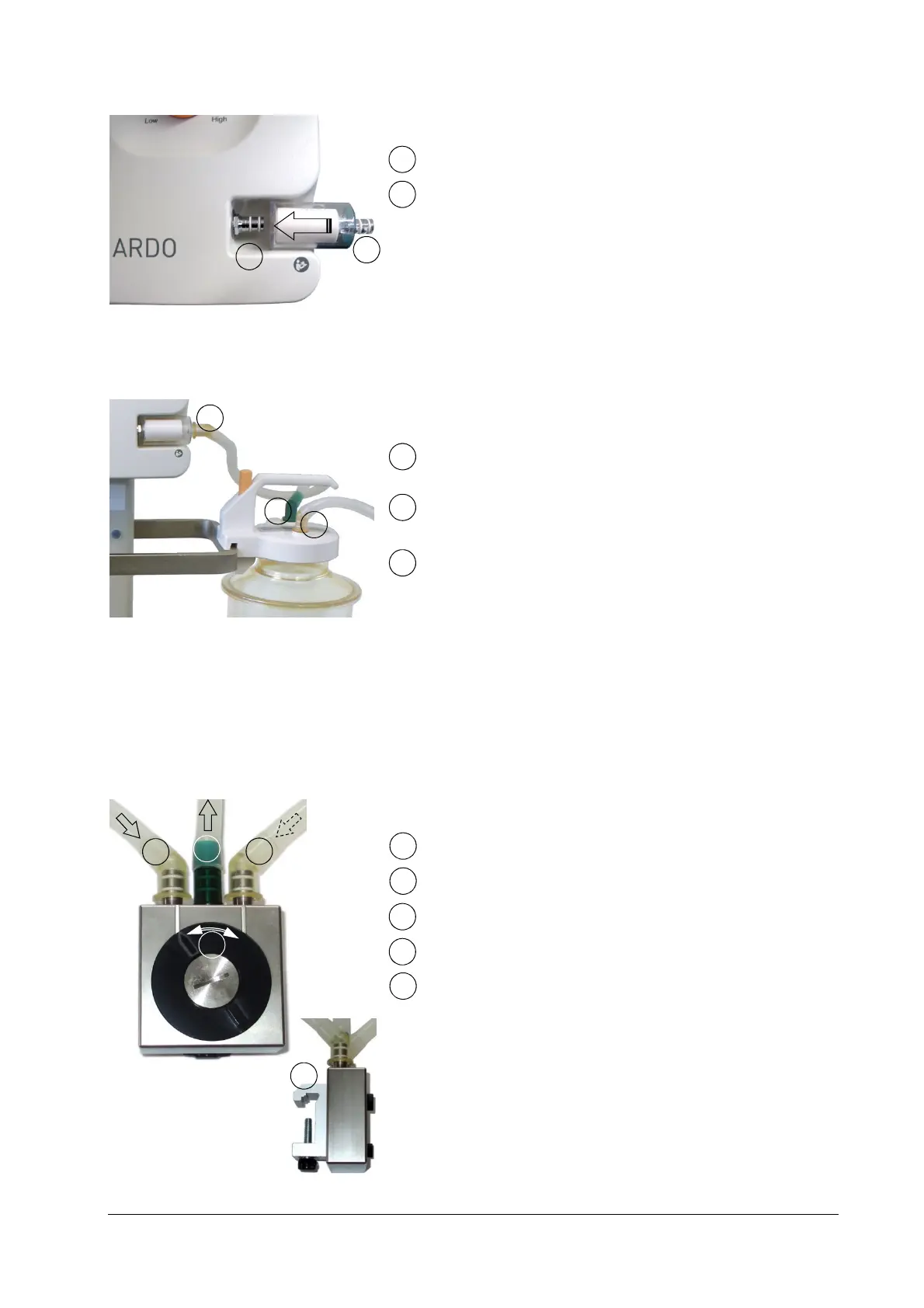

Lato anteriore dell’apparecchio
Attacco per filtro antibatterico idrofobo
Attacco per tubo di collegamento al contenitore di
secrezione
Coperchio del contenitore
Collegare il raccordo angolato trasparente del tubo di
collegamento da 0.5m con il filtro antibatterico idrofobo.
Collegare il raccordo angolato verde con l'attacco verde
al coperchio del contenitore.
Collegare il raccordo angolato trasparente del tubo
paziente da 1.7m con l'attacco trasparente al coperchio
del contenitore.
Valvola di commutazione
Valvola di commutazione, disponibile su richiesta
Con la valvola di commutazione, il vuoto della pompa
può essere commutato manualmente
dal contenitore di secrezione A al contenitore di secrezione B.
Dall'attacco della pompa di aspirazione
Dall'attacco del contenitore di secrezione A
Dall'attacco del contenitore di secrezione B
Commutatore da A a B
Portastaffa per binario a apparecchio
1
2
1
2
1
2
3
3
1
2
1
B
A
4
5
1
A
B
4
5
