Ardo Master - Rollgestell

Ardo medical AG 12 Gebrauchsanweisung
Master und Senator
Änderungen vorbehalten
4.4 Rollgestell
Rollgestell optional erhältlich

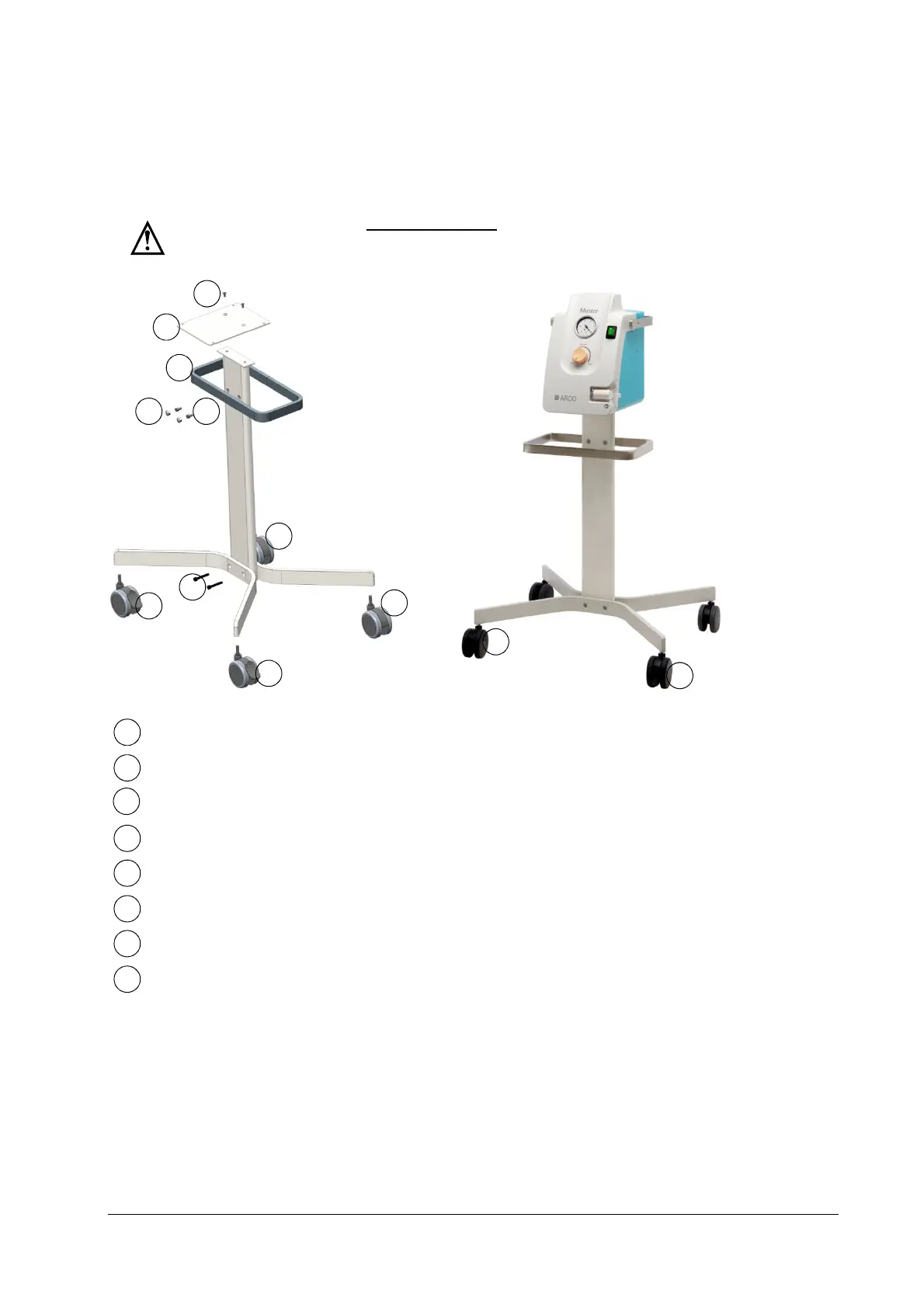

Für die Montage des Geräts auf das Rollgestell sind die vier Gerätefüsse am Gehäuseboden
abzuschrauben.
Mit den Schrauben dieser vier Gerätefüsse das Gerät mit der Montageplatte verschrauben; dabei ist zu
beachten, dass die Frontseite des Geräts mit der Position der Lenkrollen mit Bremse übereinstimmt.
Die Belüftung des Geräts ohne Gerätefüsse ist nur auf dem Rollgestell gewährleistet.
Bei einer allfälligen Demontage des Geräts vom Rollgestell sind zur Gewährleistung
der Belüftung die Gerätefüsse wieder mit dem Gehäuse zu verschrauben.
2x Senkschraube mit Innensechskant M5x10
1x Montageplatte
1x Geräteschiene
2x Zylinderschraube mit Innensechskant M6x10
2x Schutzstopfen
2x Zylinderschraube mit Innensechskant M6x40
2x Lenkrolle mit Bremse, antistatisch
2x Lenkrolle ohne Bremse
