4.4 Trolley
Trolley optioneel verkrijgbaar

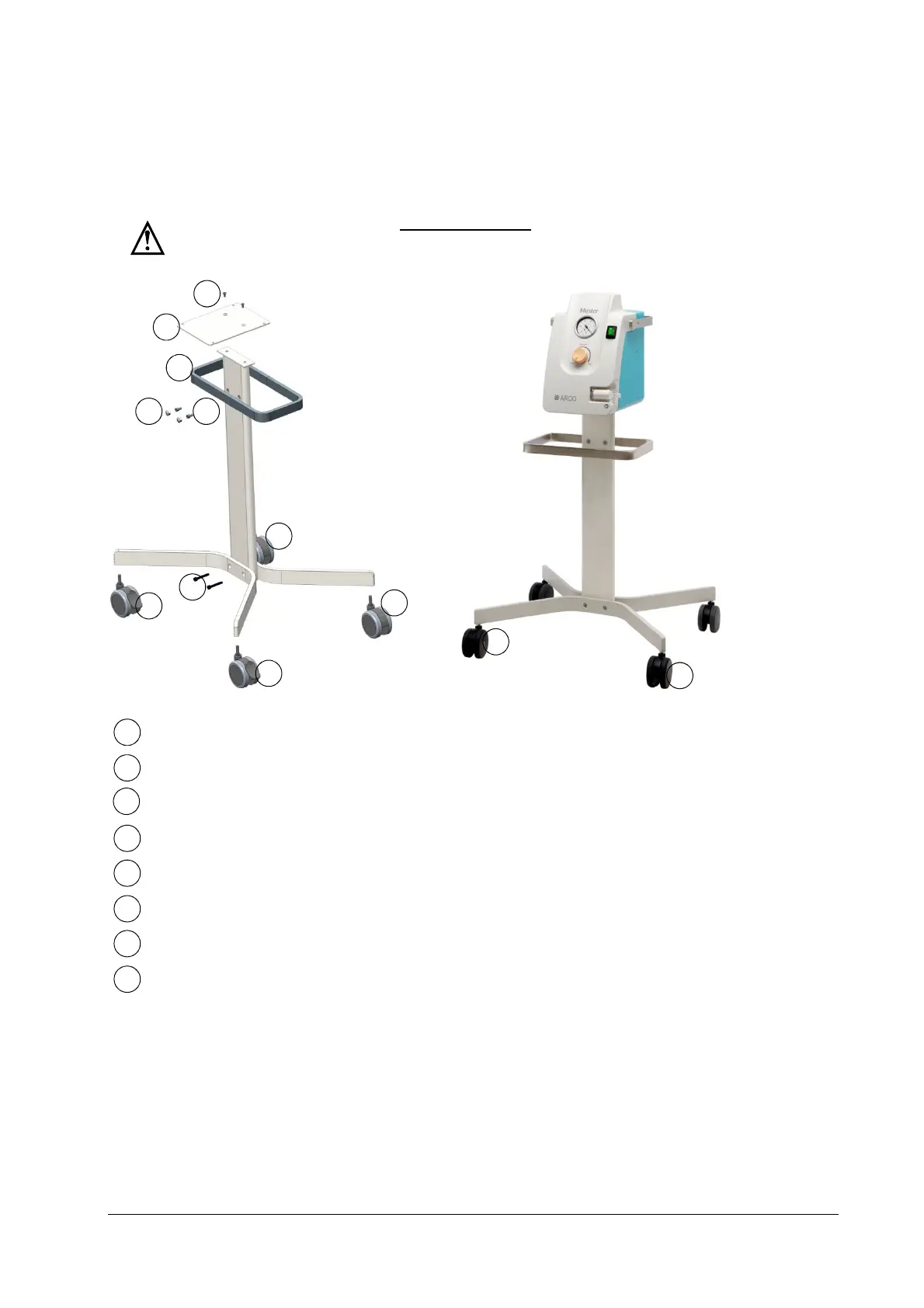

Om het apparaat op de trolley te monteren, schroeft u de vier voetjes van het apparaat uit de onderkant
van de behuizing.
Schroef het apparaat met de schroeven van deze vier voetjes op de montageplaat; zorg ervoor dat de
voorkant van het apparaat overeenkomt met de positie van de zwenkwielen met rem.
De ventilatie van het apparaat zonder de voetjes is alleen op de trolley gegarandeerd.
Bij een eventuele demontage van het apparaat van de trolley, moeten de voetjes van
het apparaat terug op de behuizing worden geschroefd om de ventilatie te garanderen.
2x verzonken schroef met binnenzeskant M5x10
1x montageplaat
1x toestellenrail
2x cilinderkopschroef met binnenzeskant M6x10
2x afdichtstop
2x cilinderkopschroef met binnenzeskant M6x40
2x zwenkwiel met rem, antistatisch
2x zwenkwiel zonder rem
