Ariens Edge 34 - Page 99

LV - 19
4. Izlīdziniet sviras sānos. Skatīt Stūrēšanas
sviru darbības diapazona
noregulēšana 19. lappusē.
5. Pilnībā pievelciet visus stiprinājumus.
Skatītatt.17.
6. Atbrīvojiet fiksācijas uzgriezni uz
augstumu regulējošās skrūves.
7. Pagrieziet skrūvi ārā vai iekšā, līdz sviras
ir vienā līmenī.
8. Pievelciet fiksācijas uzgriezni.
Stūrēšanas sviru darbības diapazona
noregulēšana
Skatīt att. 18.
1. Atlaidiet stiprinājumus, kas fiksē
stūrēšanas sviru pie augšējā vadības
pleca.
2. Pārvietojiet stūrēšanas sviras vēlamajā
pozīcijā.
3. Pārliecinieties, ka sviras ir izlīdzinātas
savā starpā.
4. Pievelciet stiprinājumus.
3
4
2
1

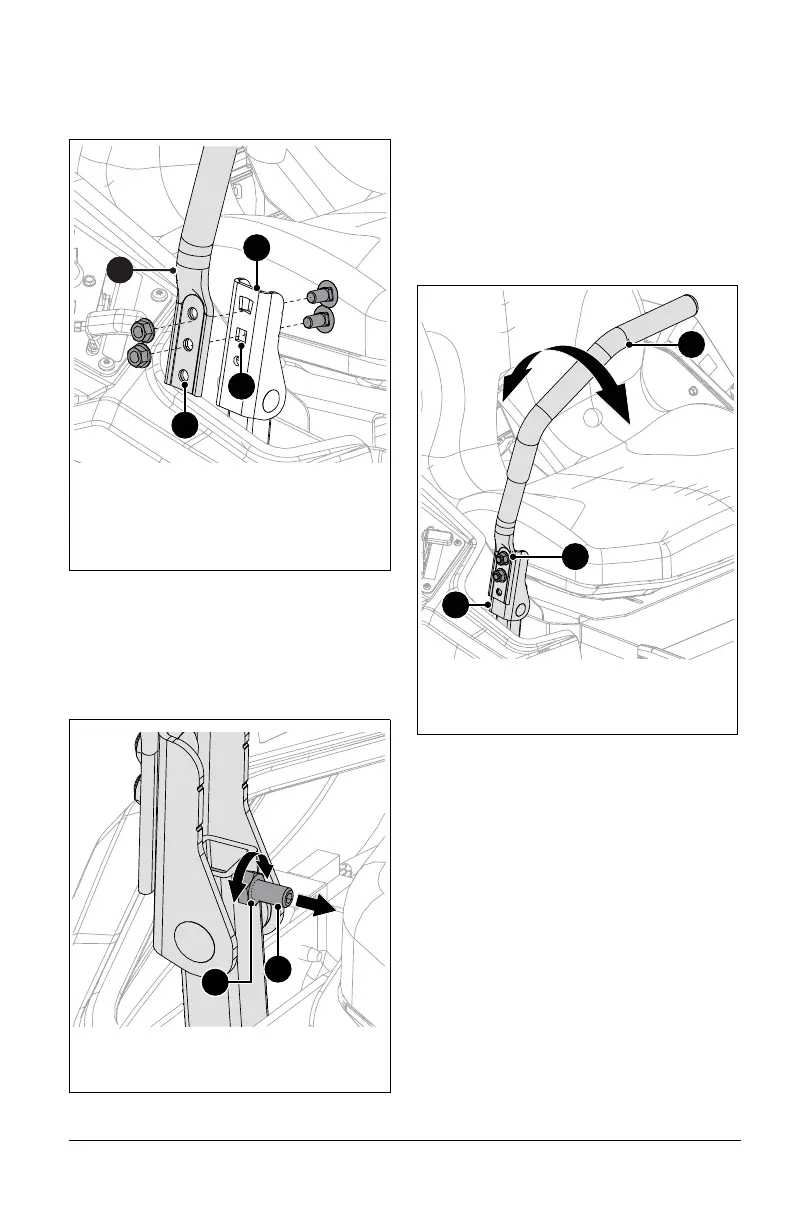

1. Noregulēšanas atvere
2. Montāžas atvere
3. Stūrēšanas svira
4. Augšējais vadības plecs
att. 14
att. 17
1
2
1. Fiksācijas uzgrieznis
2. Augstumu regulējošā skrūve
2
3
1
1. Stūrēšanas svira
2. Augšējais vadības plecs
3. Stiprinājumi
att. 18
