conexión eléctrica
ES
Atención
La instalación debe ser realizada por personal
técnico especializado. Antes del montaje
desconecte la tensión de la caldera.
NOTA:
La conexión entre el clima manager y la cal-
dera, para evitar problemas de interferencias,
utilizar un cable protegido o un paralelo te-
lefónico

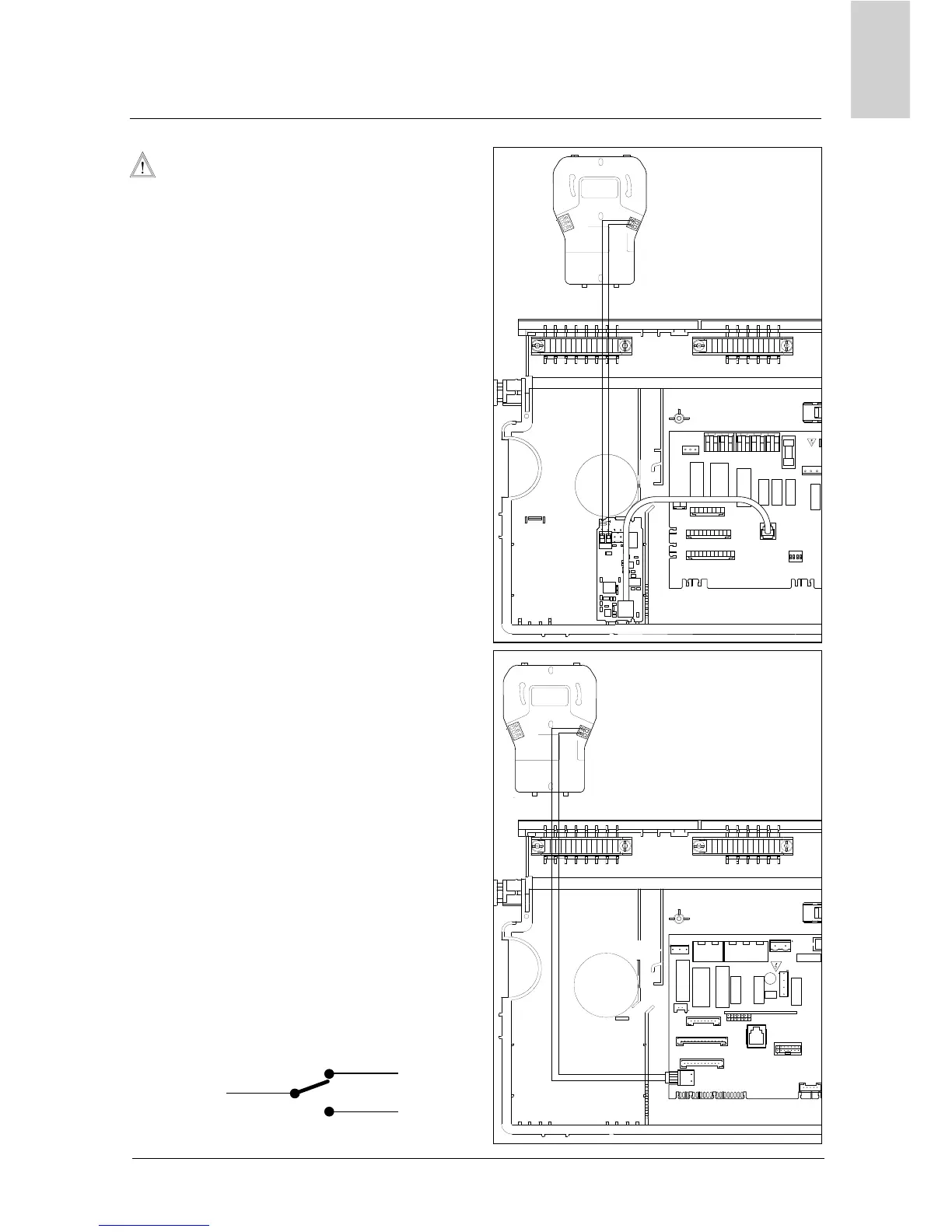

Conexión del Clima Manager
para la caldera
Para la conexión del Clima Manager a la tarje-
ta de la caldera sin BUS integrado es necesa-
rio usar la tarjeta de interfaz BUS (opcional),
 g. A. Para la conexión de la interfaz BUS a la
placa de la caldera, lea las instrucciones con-
tenidas en el kit BUS.
Para la conexión del sensor de ambiente a la
tarjeta de la caldera con BUS integrado es No
es necesario utilizar de interfax BUS  g. B.
ATENCIÓN
Después de haber realizado las con gura-
ciones o modi caciones de los parámetros
directamente en el panel de control de la
caldera, se aconseja desconectarla de la
alimentación eléctrica a través del interrup-
tor bipolar externo. La próxima vez que la
conecte, controle en el control remoto, que
la modi cación de los parámetros se haya
producido.
Contactos auxiliares
Los contactos auxiliares C-NO-NC están dis-
ponibles para accionar aparatos adicionales
externos (por ejemplo: válvula de zona o cir-
culador, en la zona en la que está instalado el
clima manager).
C
NC
NO
Fig.A
F01
B
1
T
Fig.B
P.C.B. caldera
P.C.B. caldera
BUS
