Ariston CLIMA MANAGER - Collegamento Elettrico

41
IT
collegamento elettrico (wired)
Attenzione
L’installazione deve essere eseguita da per-
sonale tecnico quali cato. Prima del mon-
taggio togliere la tensione alla caldaia.
NOTA:
Nel collegamento tra clima manager e cal-
daia, per evitare problemi di interferenze,
utilizzare un cavo schermato o un doppino
telefonico.

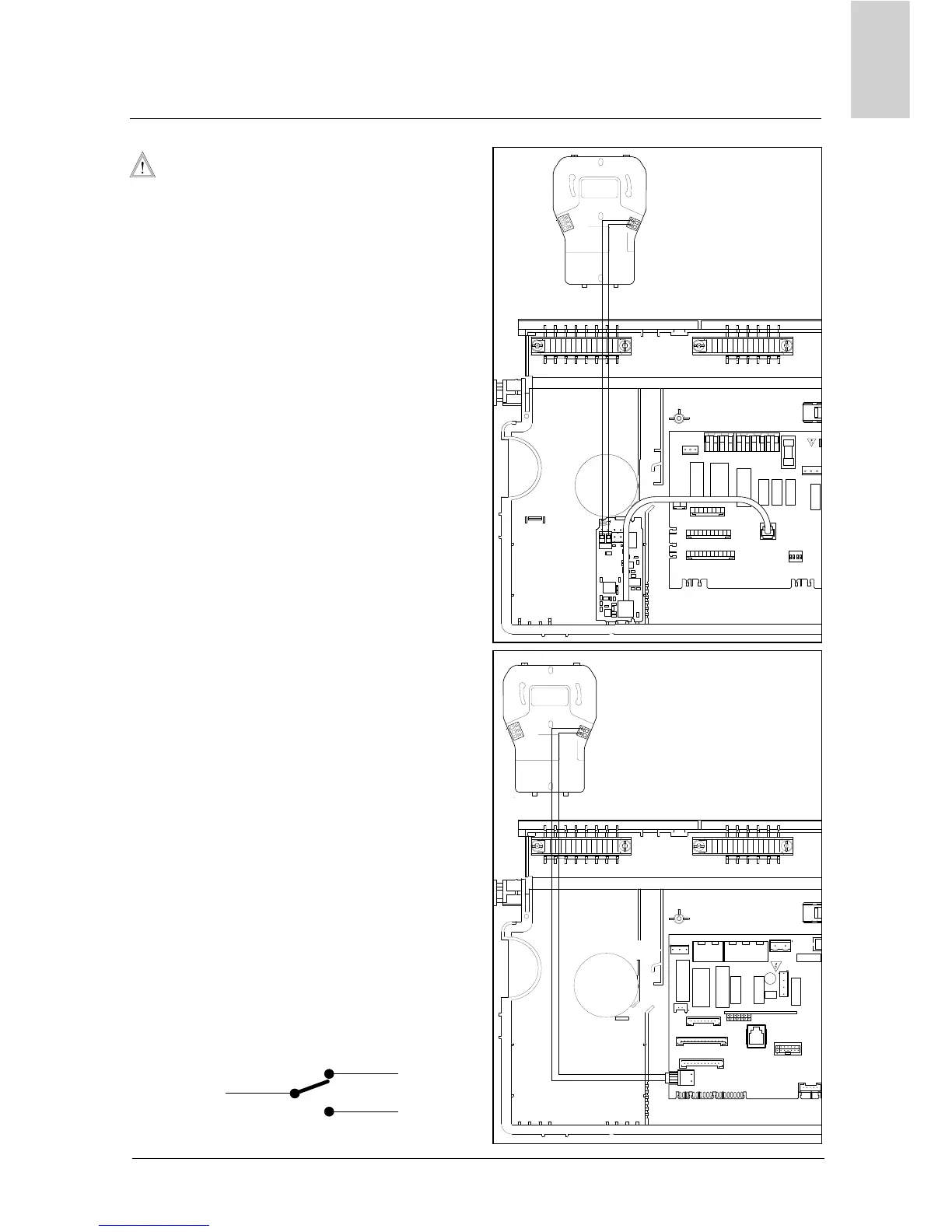

Collegamento tra Controllo Remoto e
caldaia
Per il collegamento del Clima Manager alla
scheda caldaia senza BUS integrato è ne-
cessario l’utilizzo dello schedino interfaccia
BUS (optional)  g. A. Per il collegamento del-
l’interfaccia BUS alla scheda caldaia leggere
le istruzioni contenute nel kit BUS.
Per il collegamento del Clima Manager alla
scheda caldaia con BUS integrato non è ne-
cessario l’utilizzo dello schedino interfaccia
BUS  g. B.
ATTENZIONE
Dopo aver e ettuato impostazioni o modi -
che parametri direttamente sul pannello di
controllo caldaia, si consiglia di togliere l’ali-
mentazione tramite l’interruttore bipolare
esterno. Alla successiva alimentazione con-
trollare l’avvenuta modi ca dei parametri sul
Controllo remoto.
Contatti ausiliari
I contatti ausiliari C-NO-NC sono disponibili
per il comando di apparecchi supplementari
esterni (esempio valvola di zona o circolato-
re, nella zona in cui è installato il clima ma-
nager).
C
NC
NO
Fig.A
F01
B
1
T
Fig.B
scheda caldaia
scheda caldaia
BUS
