16 /
Attenzione
Al fi ne di evitare contaminazioni tra l’acqua dell’impianto e l’acqua
sanitaria e al fi ne di evitare un riempimento inopportuno dell’im-
pianto e la conseguente corrosione dei componenti del sistema, si
consiglia di installare un disconnettore dotato di due rubinetti (a
monte e a valle).

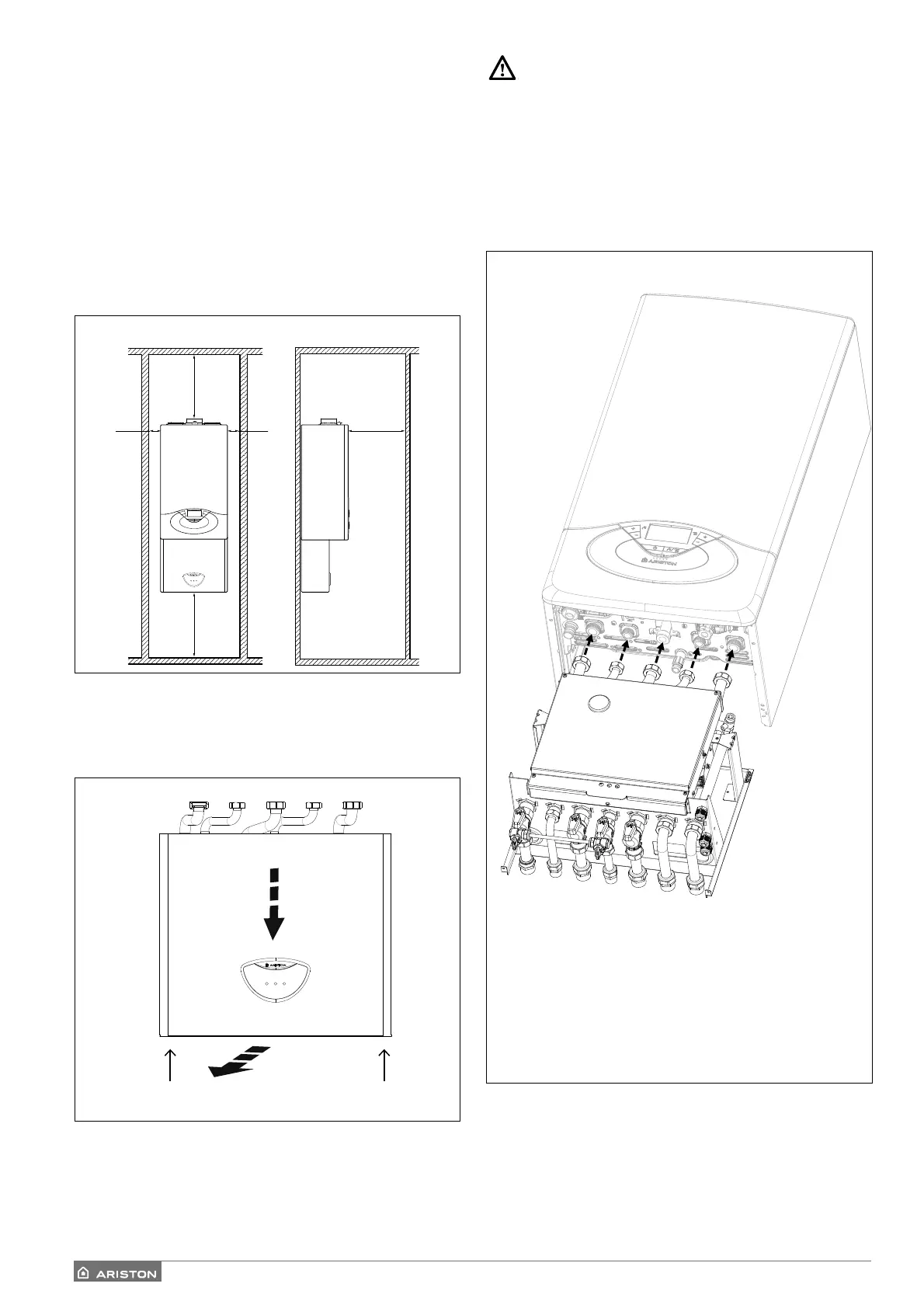

2. Collegamento alla caldaia
Collegare i tubi di mandata e ritorno impianto, acqua fredda e acqua
calda sanitaria e gas dell’Hybrid Module alle corrispondenti connes-
sioni della caldaia, come mopstrato in fi gura.
HYBRID MODULE
Installazione preliminare
L’HYBRID MODULE deve essere posizionata presso un vano con fun-
zione abitativa al fi ne di garantire le migliori prestazioni.
Per il posizionamento del sistema utilizzate la dima fornita e una livella.
NOTA:
E’ consigliabile installare prima l’hybrid module e successivamente la
caldaia.
Fissare il modulo a parete con gli accessori in dotazione.
Distanze minime per l’installazione
Al fi ne di consentire la corretta manutenzione del sistema, è necessa-
rio rispettare le distanze minime per l’installazione come illustrato nelle
fi gure sottostanti.
50 50 500
350 MIN350 MIN
1. Rimozione pannello frontale
Rimuovere le due viti A, spingere il telaio frontale verso il basso e poi
avanti (fi g.2).
(Fig. 1)
(Fig. 2)
AA
