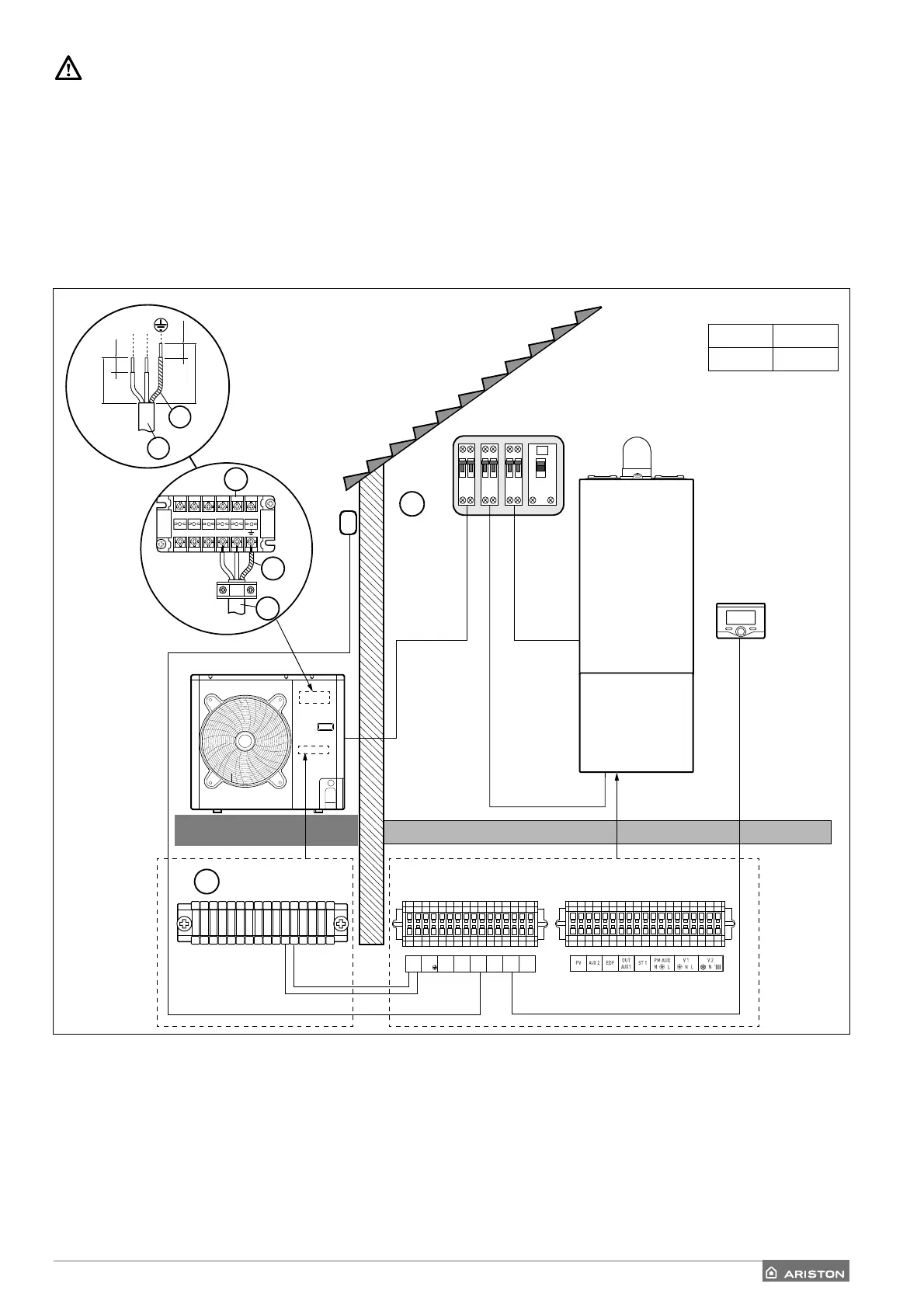

1. Morsettiera di connessione dell’alimentazione
2. Cavo di alimentazione
3. Connessione di terra
4. Connessione cavo RS485
5. Quadro elettrico
Attenzione
Le scariche elettriche possono provocare lesioni gravi fi nanche la morte. I collegamenti elettrici devono essere effettuati esclusivamente
da personale tecnico qualifi cato. Effettuare la messa a terra prima di procedere con gli altri collegamenti elettrici.
Connessioni elettriche dell’unità esterna
Il quadro elettrico dell’unità esterna si trova nella parte anteriore del modulo, dopo aver smontato il pannello anteriore.
Il cavo di alimentazione può essere collegato alla morsettiera indicata in fi gura, mediante l’utilizzo di un passacavo. In caso il foro presente sull’unità
non sia suffi cientemente grande, adattarne la dimensione.
Assicurarsi che il fi ssaggio del cavo di alimentazione e il cavo di connessione tra HYBRID MODULE e unità esterna siano adeguatamente bloccati
mediante un blocco per cavi, che può essere facilmente reperito in commercio, al fi ne di garantire che non si verifi chi un contatto tra i cavi e le
tubature calde. Tale blocco deve inoltre garantire una buona resistenza alla trazione.
ANODE
SE TNK
BUS
TA 1 TA 2
RS 485
1+ 2- B T
IN
AUX 1+24V
4
5
40
30
10
10
LN
3
2
LN
1
3
2
1 2 3
21
30mA
T
N
XXA*
ON
OFF
N
2A
N
2A
N
(*)
3-4 kW 6-8 kW
10 A 16 A
