VERIFICHE
Prima di effettuare i collegamenti idraulici veirifcare che:
• la pulizia dell’impianto sia stata effettuata
• non siano presenti impurità nell’acqua di impianto
• vengano utilizzati componenti compatibili tra loro (evitare connesioni in ferro e rame insieme)
• l’allaccio dell’impianto sia stato effettuato tramite la rete idrica
• l’acqua non abbia mai la durezza superiore a 20°F ed infi ore a 12°F, e che il suo PH sia compreso tra 6.6 e 8.5. In caso contrario utilizzare un
trattamento per l’acqua al fi ne di evitre incrostazioni o corrosioni mell’impianto.
• la pressione della rete idrica non superi i 5 bar, in caso contrario prevedere un riduttore di pressione all’ingresso dell’impianto
• sia previsto un kit antigelo in caso di installazioni in località dove è prevista presenza di ghiaccio
• il vaso di espansione della caldaia sia adeguato alla quantità d’acqua presente nell’impianto
RACCORDI IDRAULICI
HYBRID MODULE

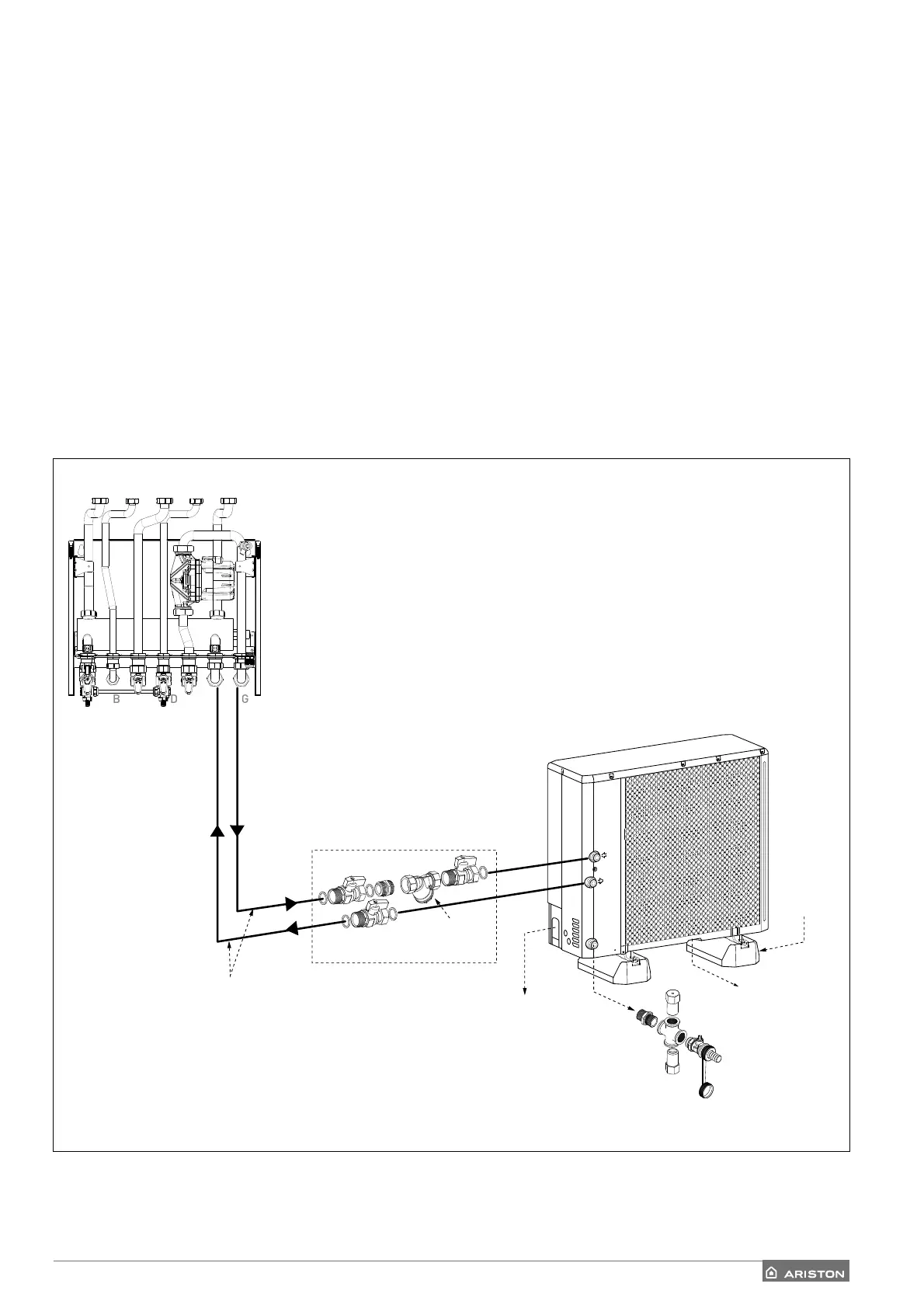

• Connettere l’unità esterna all’HYBRID MODULE nei punti F e G indicati in fi gura. Attenzione alla direzione di inserimento.
• Connettere l’impianto di riscaldamento/raffrescamento all’HYBRID MODULE 1 Zona nei punti A e E indicati in fi gura.
• Connettere i tubi di riempimento dell’impianto.
• Connettere le valvole di scarico dell’unità esterna con dei tubi in gomma, evitando che le sonde di temperatura vengano danneggiate.
• Connettere un kit antigelo (opzionale) al fi ne di preservare l’integrità dell’unità esterna in caso di shock elettrico dovuto a varie causa (es. gelo)
• Inserire un fi ltro all’ingresso dell’unità esterna.
IN
OUT
A
B
C
D
E
F
G
HYBRID MODULE
Filtro
Kit valvole
Kit tubi fl essibili (opzionale)
Kit
Antivibrazione
(opzionale)
Scarico valvola di sicurezza 3 bar
Kit antigelo
Scarico condensa
A. Mandata acqua calda verso l’impianto G ¾” M
B. Mandata acqua calda sanitaria G ½” M
C. Ingresso GAS G ¾” M
D. Ingresso acqua fredda G ½” M
E. Ritorno acqua fredda dall’impianto G ¾” M
F. Mandata acqua calda dall’unità esterna G ¾” M
G. Ritorno acqua fredda verso l’unità esterna G ¾” M
