UNITÀ ESTERNA
L’unità esterna fornita è uno dei modelli seguenti:
• NIMBUS EXTERNAL UNIT 04 kW
• NIMBUS EXTERNAL UNIT 06 kW
• NIMBUS EXTERNAL UNIT 08 KW
UNITÀ ESTERNA
Kg
04 kW 56
06 kW 58
08 kW 68
908
821
326
350

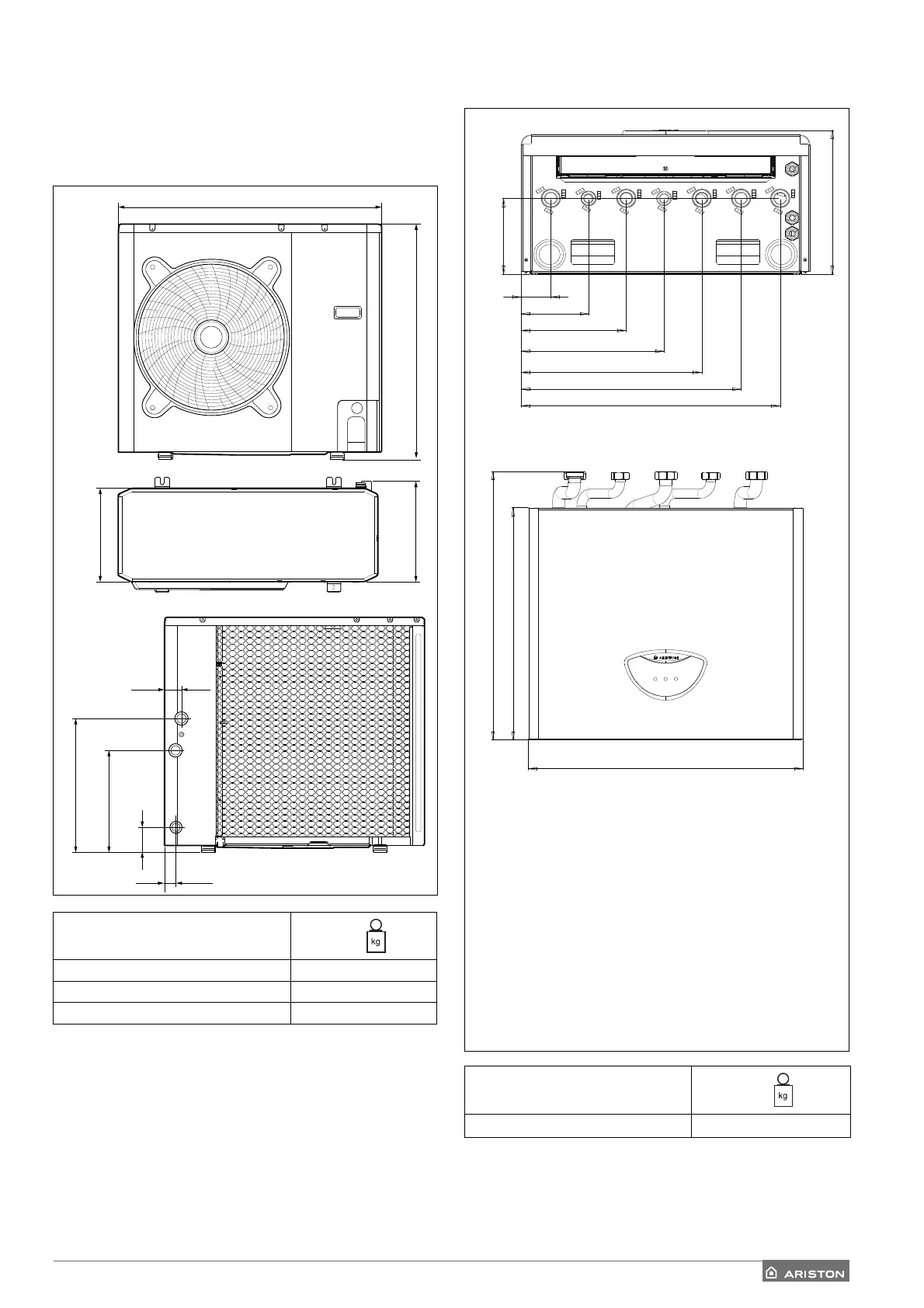

Dimensioni e Pesi
1’M
1’M
1/2’F
87
356
466
60
40
404
350
398
AB
LM
CDE F G
H
I
41
93
145
197
249
303
357
109
207
HYBRID MODULE
Dimensioni e Pesi
A. Mandata riscaldamento G ¾” M
B. Mandata acqua calda sanitaria G ½” M
C. Ingresso GAS G ¾” M
D. Ingresso acqua fredda G ½” M
E. Ritorno dall’impianto G ¾” M
F. Mandata acqua calda dall’unità esterna G ¾” M
G. Ritorno verso l’unità esterna G ¾” M
H. Pressacavo collegamento segnale PV
I. Pressacavo collegamento segnale EDF
L. Passacavo connessioni bassa tensione
M. Passacavo connessioni alta tensione
Kg
HYBRID MODULE 7
