8 /

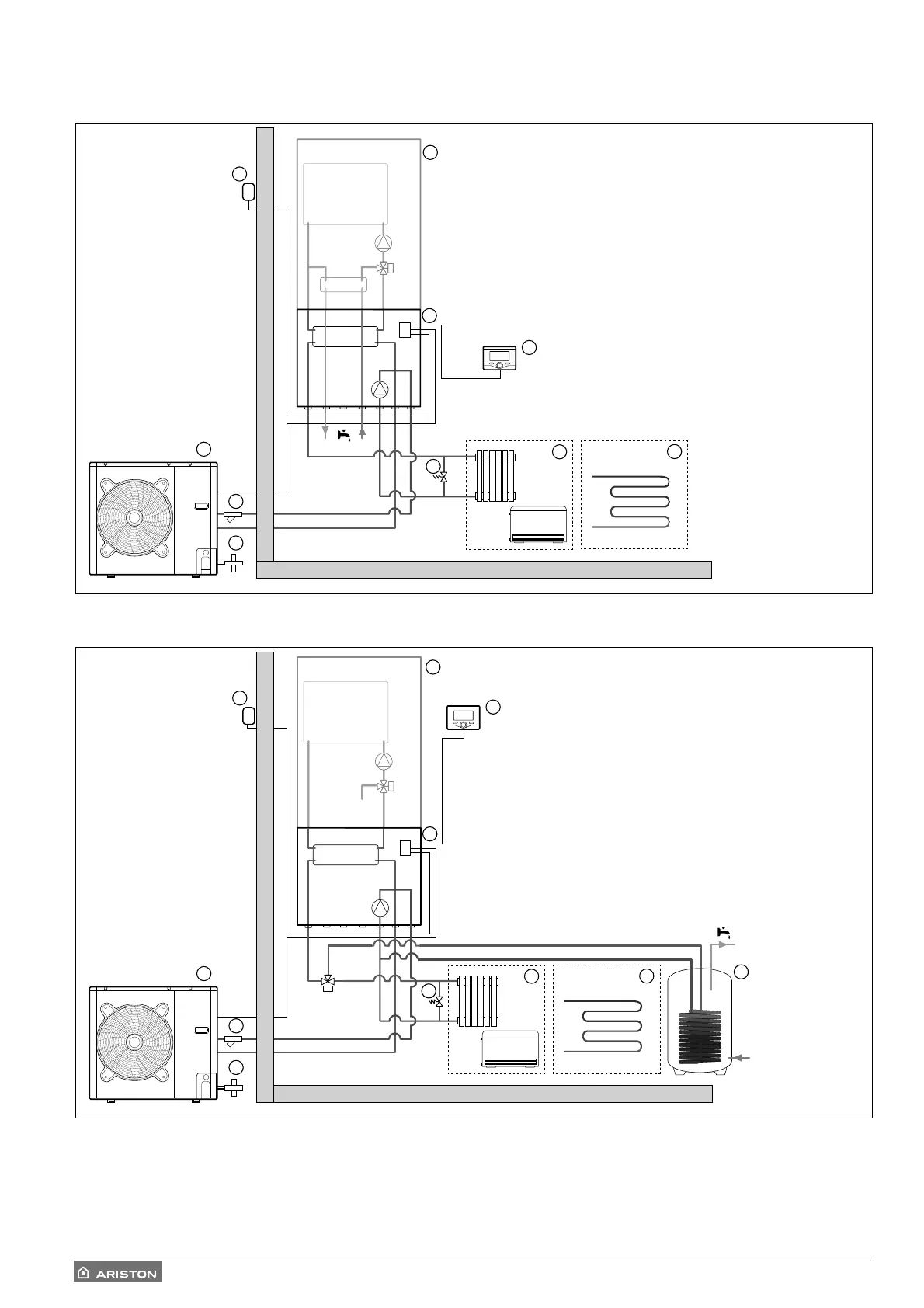

SCHEMI
SCHEMA CON CALDAIA MISTA
1
6
9
5
2
7
8
3
4
10
1
6
5
2
7
8
3
4
9
10
11
Legenda:
1. Hybrid module
2. Unità esterna
3. Sonda esterna
4. Zona riscaldamento alta temperatura
5. Zona riscaldamento bassa temperatura
6. Controllo Remoto Sensys
7. Filtro
8. Cartuccia antigelo
9. Caldaia mista
10. By pass
NOTA: Installazioni con Impianto a Pavimento
Nelle installazioni con impianto a pavimento, prevedere l’impiego di un dispositivo di sicurezza sul circuito di mandata riscaldamento secondo le
indicazioni del DTU 65.11. Per la connessione elettrica del termostato vedere il paragrafo “Connessioni Elettriche”.
In caso di temperatura di mandata troppo elevata, il sistema si arresterà sia in modalità di funzionamento sanitaria che riscaldamento e sul dispo-
sitivo di controllo remoto apparirà il codice errore 936 “Termostato pavimento aperto”. Il sistema ripartirà alla chiusura del termostato a riarmo
manuale.
Legenda:
1. Hybrid module
2. Unità esterna
3. Sonda esterna
4. Zona riscaldamento alta temperatura
5. Zona riscaldamento bassa temperatura
6. Controllo Remoto Sensys
7. Filtro
8. Cartuccia antigelo
9. Caldaia System
10. Accumulo sanitario
11. By pass
SCHEMA CON CALDAIA SYSTEM E BOLLITORE PER LA PRODUZIONE DI ACQUA CALDA SANITARIA
