Jumper-indstillinger
Se jumpernes placeringer i detektoren i figur 5.
J1: Bruges ikke
J3 og J4: Dobbelt løkkeindstilling
Bruges til indstilling af alarm- og sabotagerelæ. Den giver dig
mulighed for at tilslutte detektoren til et kontrolpanel. Brug
jumpers 3 og 4. Se Figur 7.
Brug fjerntest (RT) til at afprøve detektoren fra kontrolpanelet.
Detektoren aktiverer alarmrelæet, hvis testresultatet er positivt
og AM-relæet, hvis testresultatet er negativt.
J6: Polaritetsindstilling af kontrolspænding (CV)
Til (fabriksstandard):
• Detektoren er i dagtilstand (system frakoblet), når D/N-
input tilsluttes GND (terminal 1)
• Detektoren er i nattilstand (system tilkoblet), når D/N-input
tilsluttes +12 V (terminal 2)
• Detektoren er i tilstanden gangtest fra (LED er
deaktiveret), når WT-input tilsluttes GND (terminal 1)
• Detektoren er i tilstanden gangtest til (LED er aktiveret),
når WT-input tilsluttes +12 V (terminal 2)
Fra:
• Detektoren er i dagtilstand (system frakoblet), når D/N-
input tilsluttes +12 V (skrueterminal 2)
• Detektoren er i nattilstand (system tilkoblet), når D/N-input
tilsluttes GND (terminal 1)
• Detektoren er i tilstanden gangtest fra (LED er
deaktiveret), når WT-input tilsluttes +12 V (terminal 2)
• Detektoren er i tilstanden gangtest til (LED er aktiveret),
når WT-input tilsluttes GND (terminal 1)
D/N- og WT-funktionalitet
D/N-input:
• Styrer LED-funktionen sammen med WT-input.
• Nulstiller alarmhukommelsen
• Styrer AM-relæfunktionen i tilstand NAT sammen med
SW1.
WT-input styrer LED-funktionen sammen med D/N-input.
Når detektoren er i dagtilstand og gangtest er til, kan
detektorens LED aktiveres. Se ”LED-angivelse” nedenfor, hvis
du ønsker yderligere oplysninger.
I nattilstand er LED altid slået fra.
Hvis der registreres en PIR-indbrudsalarm og detektoren
skifter tilbage til dagtilstand, begynder den røde LED at blinke
for at angive en alarm i hukommelsen.
Alarmhukommelsen nulstilles ved at skifte detektoren til nat-
tilstand.

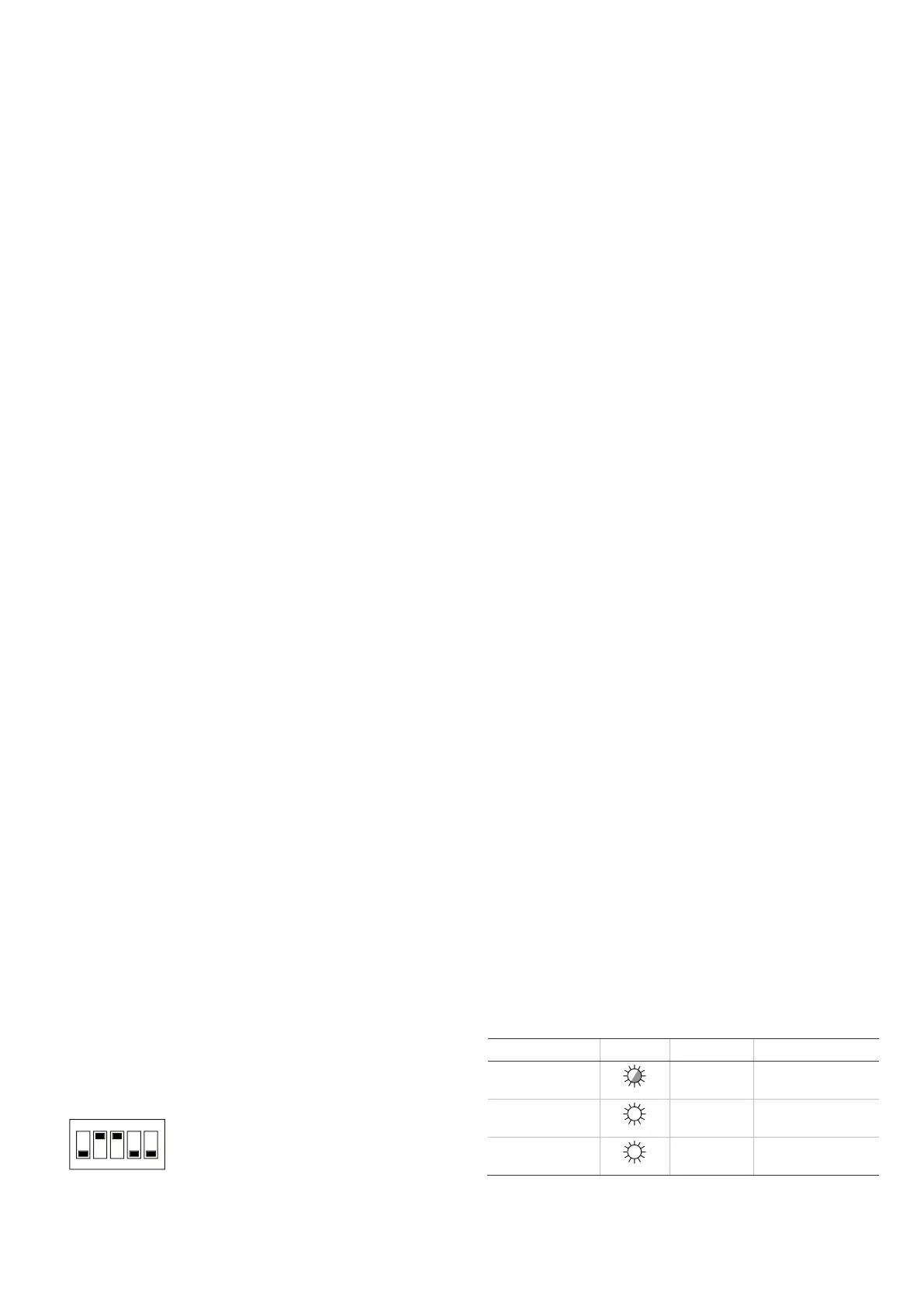

Dipswitch-indstillinger
Fabriksstandard:
SW 1: Når signal AM (antimaskning) eller TF (teknisk fejl)
udsendes
Til: Viser kun AM eller TF, når systemet er i dagtilstand
(fabriksstandard).
Fra: Viser altid AM eller TF i nat- eller dagtilstand.
SW 2: AM-følsomhed
Til: Avanceret AM-følsomhed. Detektor signalerer AM-område
afskærmning (fabriksstandard).
Fra: Standard AM-følsomhed. Detektor signalerer AM-område
har ændret værdi.
SW 3: Nulstiller AM/TF-output
Til: Auto afstilling. Nulstiller AM- eller TF-status 40 sekunder
efter PIR-alarm.
Fra: Autoriseret afstilling. Nulstiller AM- eller TF-status efter en
PIR-alarm, når systemet er i dag- og gangtesttilstand. Det gule
LED blinker hurtigt. Når systemet er i natstatus, slukkes det
gule LED og systemet nulstilles (fabriksstandard).
Noter
• For den avancerede indstilling (SW 2 er Til) skal kilden til
AM-alarmen fjernes, før AM-afstillingen tillades.
• Hvis AM-alarmen ikke kan afstilles med en automatisk
eller autoriseret afstilling, afbrydes strømforsyningen og
tilsluttes igen.
• Gangtest udføres for at sikre, at detektorens indstillinger
er korrekte til formålet.
SW 4: AM- eller TF-signal udsendes
Til: Viser AM på både AM- og alarmrelæet. Viser TF kun på
AM-relæet (EN 50131).
Fra: Viser AM og TF på AM-relæet (fabriksstandard).
SW 5: Indstilling af LED
Til: Aktiverer altid begge LED-indikatorer på detektoren
(fabriksstandard).
Fra: Indstiller begge LED-indikatorer til at være styret af
gangtest og dag/nat. Det aktiverer hukommelsesfunktionen
i detektoren.
AM-kalibrering
Ved start kalibrerer AM-kredsløbet sig selv i forhold til miljøet.
Det er vigtigt at sikre, at der ikke er ændringer i miljøet
1 m i nærheden af detektoren indtil 60 sekunder efter start,
ellers kan detektoren være følsom for falske AM-alarmer og
måske kan disse alarmer ikke afstilles.
LED-angivelse
