3. KAPI KARTINA GENEL BAKIŞ
7 8 9 10 11 12

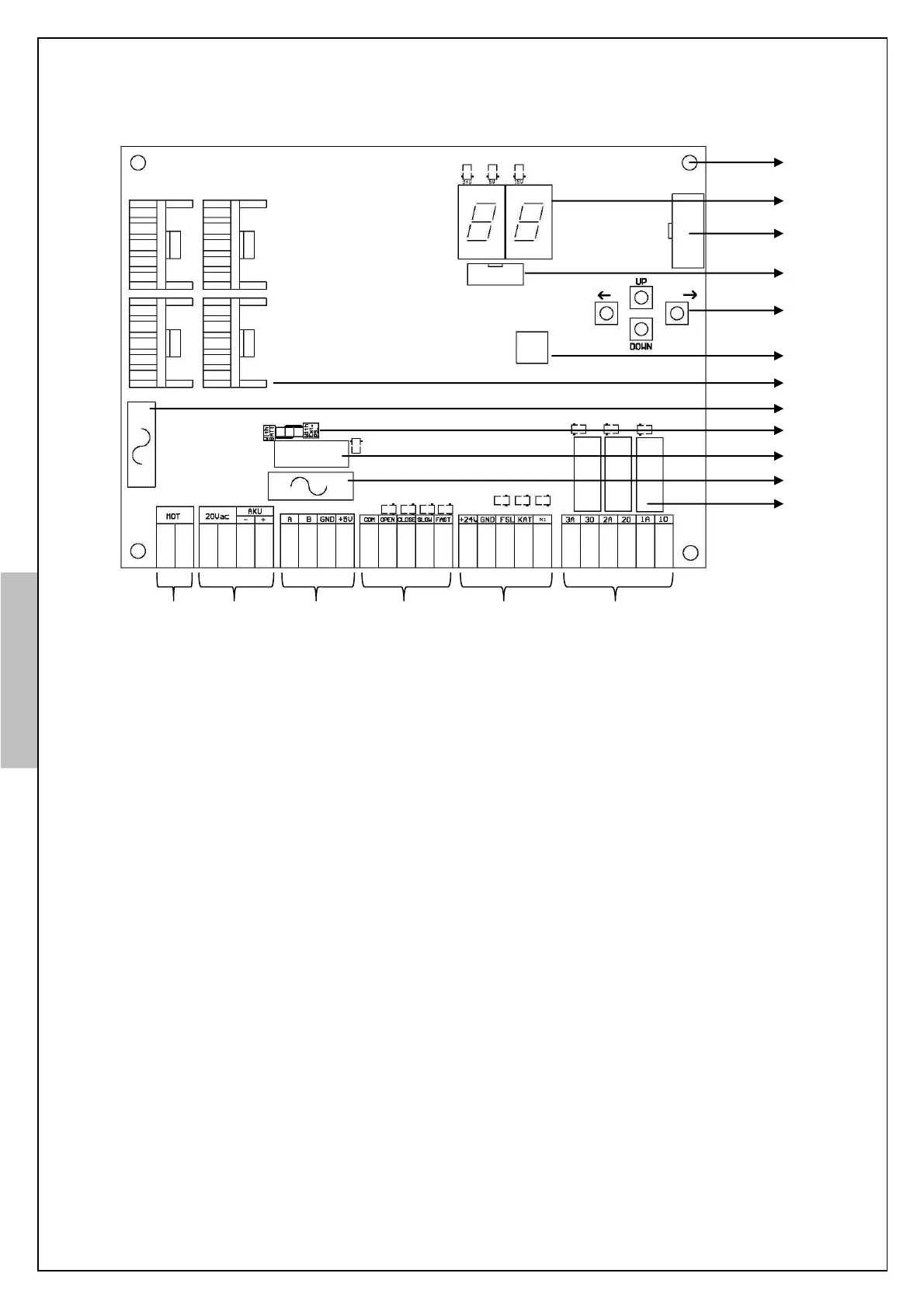

Şekil-1: Kapı kartı iç yapısı
1- Montaj delikleri
2- 2 hane 7-segment gösterge
3- Opsiyonel harici KM-20 Tuş Takımı bağlantı soketi
4- Programlama soketi (Kullanıcı tarafından kullanılmamalıdır!)
5- Kontrol tuş takımı
6- İşlemci entegresi
7- Soğutucuları ile birlikte motor sürme transistörleri
8- AC giriş beslemesi sigortası
9- Acil besleme kaynağı seçimi için jumper (Harici acil besleme veya akü)
10- Uyku modu rölesi
11- AKÜ besleme sigortası
12- Kapı tam açık-kapalı limit çıkış röleleri ve kapı geri açma çıkış rölesi (Kapı sıkışma veya
fotosel)
13- Motor çıkış terminali
14- AC besleme ve AKÜ giriş terminali
15- Enkoder terminali
16- Kapı hız-kumanda giriş terminali
17- Fotosel sinyali, katta sinyali ve programlanabilir giriş sinyal terminali
18- Role çıkış terminali
ARKEL
KM-20
1
2
3
4
5
6
7
8
9
10
11
12
18
13
14
15
16
17
