5. KART ÜZERİNDEKİ LEDLER ve AÇIKLAMALARI
Besleme gerilim ledleri
Durumu
Açıklaması
5V

Yanık
+5V gerilimi var
(işlemci beslemesi ve enkoder beslemesi)

Sönük
+5V gerilimi yok
15V

Yanık
+15V gerilimi var
(motor sürücü devresi gerilimi)

Sönük
+15V gerilimi yok
24V

Yanık
+24V gerilimi var
(motor beslemesi, röle beslemeleri, çıkış sinyalleri gerilimi)

Sönük
+24V gerilimi yok
Röle ledleri
Durumu
Açıklaması
R1

Yanık
Kapı tam açık

Sönük
Kapı tam açık değil
R2

Yanık
Kapı tam kapalı

Sönük
Kapı tam kapalı değil
R3

Yanık
Kapı sıkıştı veya fotosel kesti

Sönük
Kapı sıkışması veya fotosel yok
R4

Yanık
Kart aküden besleniyor

Sönük
Kart şebekeden besleniyor
Giriş sinyali ledleri
Durumu
Açıklaması
OPEN

Yanık
Kapı açma sinyali var

Sönük
Kapı açma sinyali yok
CLOSE

Yanık
Kapı kapama sinyali var

Sönük
Kapı kapama sinyali yok
SLOW

Yanık
Yavaş hız sinyali var (Nudging modu aktif)

Sönük
Yavaş hız sinyali yok
FAST

Yanık
Yüksek hız sinyali var

Sönük
Yüksek hız sinyali yok
FSL

Yanık
Fotosel kesti

Sönük
Fotosel kesmedi
KAT

Yanık
Asansör kat seviyesinde (Acil kurtarmadan sonra kapı açar)

Sönük
Asansör kat arasında
PI1

Yanık
Programlanabilir sinyal var (Yedek olarak ayrılmıştır)

Sönük
Programlanabilir sinyal yok
Besleme gerilim ledleri
Röle ledleri
Giriş sinyal ledleri
ARKEL
KM-20

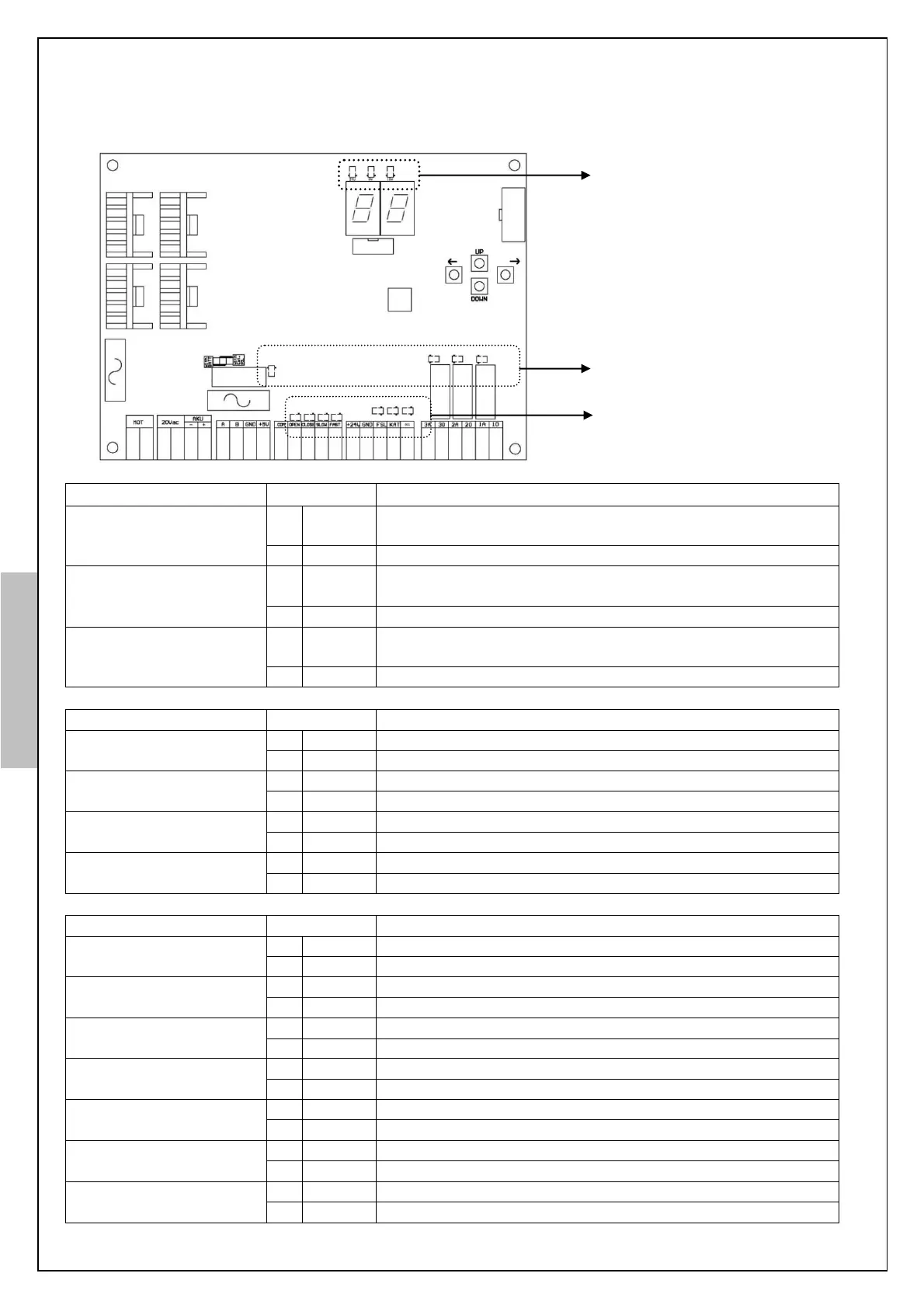

Şekil-2: Kapı kartı üzerindeki ledler
