8 „ViasatHD“ imtuvo naudojimas
❖ Galinio skydelio jungčių apžvalga
Išsami informacija apie imtuvo prijungimą ir montavimą pateikiama nuo 9 psl.
Jūsų „ViasatHD“ imtuvas
PASTABA
Visos jungtys tarp priedėlio užpakalinio skydelio ir kitos įrangos yra saugios, itin žemos įtampos
grandinės. Tačiau prie priedėlio užpakalinio skydelio jungiant kitus prietaisus arba juos atjungiant
visada būtina atjungti priedėlį nuo maitinimo tinklo.

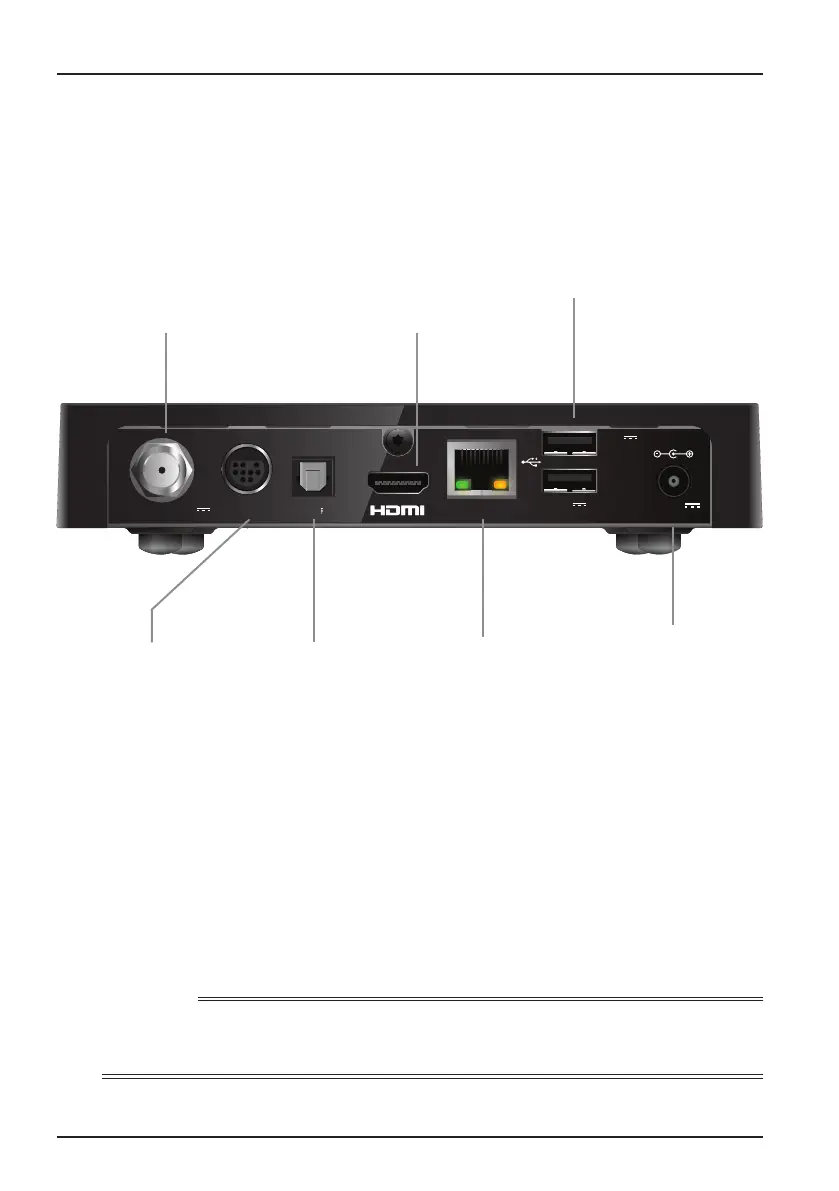

ETHERNET
A/V SPDIF
A/
V
S
P
DI
DI
F
F
SAT IN
+12V DC
2.5A
ETHERNET
A/V SPDIF
5V DC
500mA MAX
5V DC
1A MAX
13/18V DC
350mA MAX
SPDIF jungtis
Optiniam skaitmeninio garso
laidui (į pakuotę neįtrauktas)
prijungti prie namų kino
sistemos
A/V (garso / vaizdo)
jungtis
Į pakuotę įtrauktam
„SCART/Mini-DIN“
kabeliui prijungti prie
televizoriaus
SAT IN
Skirti palydovinių
signalų įvesčiai iš „SatCR“
arba „Universal“ LNB
konverterio prijungti
DC IN12V DC (12 V DC
maitinimo jungtis)
Nejunkite 12 V
maitinimo įrenginio,
kol neatliksite VISŲ
sujungimų
ETHERNET (eterneto)
jungtis
Skirta imtuvui prijungti prie
interneto (pasirenkama)
naudojant pateiktą eterneto
laidą
HDMI™ jungtis
Priedėliui prie didelės raiškos
(HD) televizoriaus prijungti
standartiniu HDMI kabeliu
USB 2.0 jungtis
Nenaudojama
