Arris DZS3000NV - Översikt Över Anslutningarna På den Bakre; Panelen

8 Använda ViasatHD-mottagaren

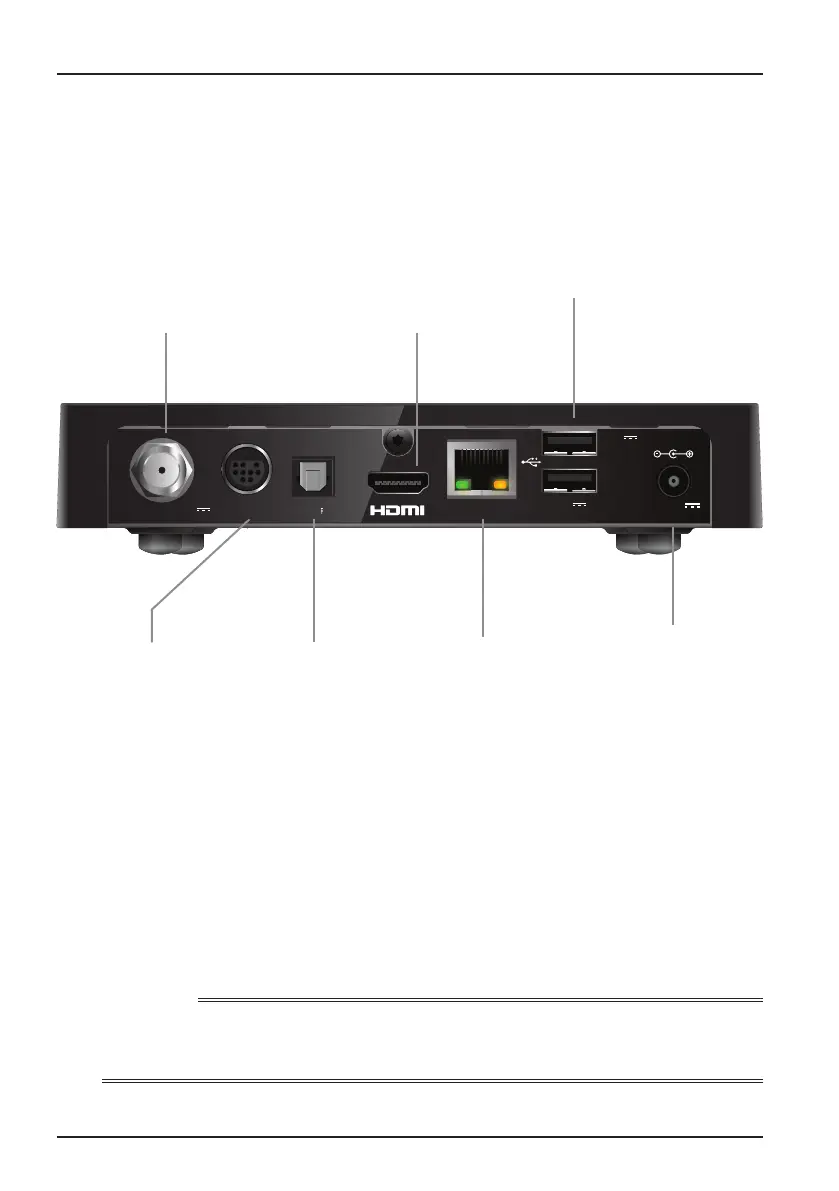

❖ Översikt över anslutningarna på den bakre
panelen
Fullständiga anvisningar för hur du ansluter och installerar mottagaren börjar på sidan 9.
ViasatHD-mottagaren
OBS!
Alla kopplingar mellan digitalboxens bakre panel och din övriga utrustning är säkrade,
klenspänningskretsar. Du bör dock alltid koppla bort digitalboxen från strömkällan innan
du ansluter eller kopplar bort andra enheter till eller från bakre panelen.
ETHERNET
A/V SPDIF
A/
V
S
P
DI
DI
F
F
SAT IN
+12V DC
2.5A
ETHERNET
A/V SPDIF
5V DC
500mA MAX
5V DC
1A MAX
13/18V DC
350mA MAX
SPDIF Kontakt
För att ansluta en optisk,
digital ljudkabel (medföljer ej)
till ett hemmabiosystem
A/V kontakt
För att ansluta den
medföljande SCART
till mini-DIN-kabeln till
din TV
SAT IN
Ingång för anslutning av
satellitsignal från SatCR
eller Universal LNB
12V-likströmsingång
Anslut inte
12V-nätadaptern här
förrän du slutfört ALLA
andra anslutningar
ETHERNET-anslutning
För inkoppling av internet
HDMI™ kontakt
För att ansluta
digitalboxen till en HD-TV
(HighDefinition-TV) med en
vanlig HDMI-kabel
USB 2.0 kontakt
Inte i bruk
