MS-P300-12.1- 14
SENTRONIC G 1/8, G 1/4, G 1/2, G 1

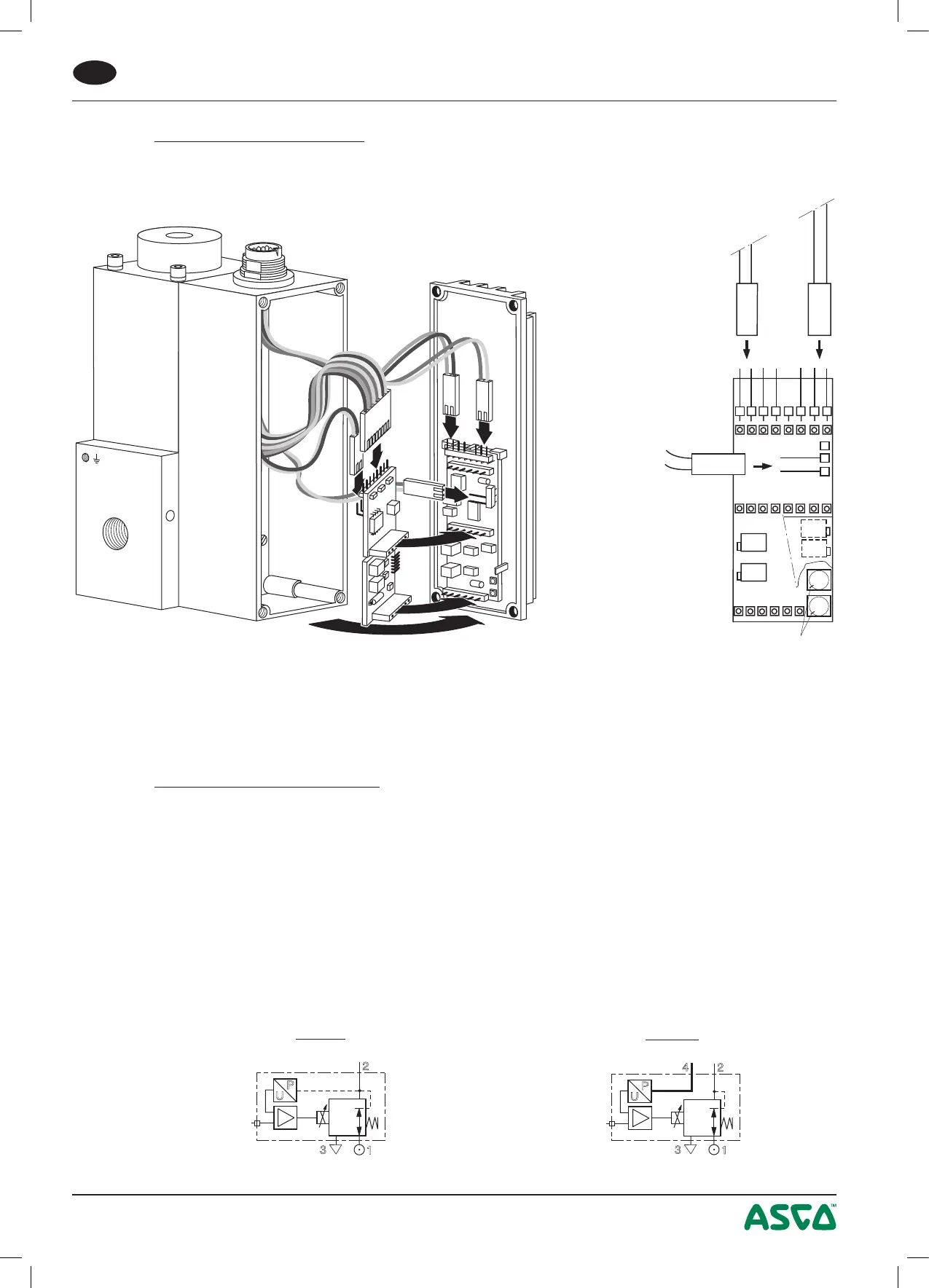

LAGE DER POTENTIOMETER
Lösen Sie die 4 Schrauben zum Entfernen des Gehäusedeckels. Achten Sie darauf, dass die internen
Verbindungen weder gelöst noch beschädigt werden. Die Potentiometer sind nun für die Einstellung
zugänglich.
Spule
Option 2
Option 1
Transmitter
P1 = Einstellung der Spanne
P2 = Nullpunkteinstellung
P4-P5 = Eichung des Drucksensors: DIESE EINSTELLUNG NICHT VERÄNDERN !
P6 = Einstellung des Druckschalters (Fenstergröße) 1,4 ... 6 %
P7 = Proportionalverstärkung (1 ... 11)
Die pneumatischen Anschlüsse sind mit (1) für Versorgungsdruck, (2) für Druckausgang und (3) für Entlüf-
tung bezeichnet.
Je nach Nennweite des Druckregelventils werden zöllische Verschraubungen mit unterschiedlichen Durch-
messern verwendet. Jede Verschraubung mit einem passenden Kunststoffdichtring unterlegen.
Teflondichtband und Hanf sollten nicht verwendet werden, da sie in das Innere des Ventils gelangen und
das Ventil beschädigen können.
Am Anschluss (3) einen passenden Schalldämpfer verwenden. Je nach verwendetem Schalldämpfer kann
sich die Entlüftungszeit verlängern.
Der Querschnitt der Pneumatikleitungen ist der Nennweite des Ventils anzupassen. Die Ausgangsleitung
(2) sollte im Querschnitt größer oder gleich der Eingangsleitung (1) sein.
Der Versorgungsdruck muss immer geringer als der maximale Eingangsdruck sein.
U
P
Sentronic mit interner Ansteuerung
des Drucksensors
Sentronic mit externer Ansteuerung
des Drucksensors
PNEUMATISCHER ANSCHLUSS
