MS-P300-12.1- 3
I = 500 mA maxi
I = 500 mA maxi
I = 500 mA maxi
I = 500 mA maxi
Ansicht auf Lötseite
der Kabeldose
16poliger Steckverbinder
Steckverbinder auf der
Elektronikkarte
Versorgungsmasse
Spannungsversorgung
Ausgang
(Istwert: Ausgangsdruck
0-10V (oder 0-20mA oder 4-20mA)
DRUCKSCHALTERAUSGANG
NPN bei Erreichen des
Sollwerts
PNP bei Erreichen des
Sollwerts
NPN bei Nichterreichen
des Sollwerts
PNP bei Nicht erreichen
des Sollwerts
ACHTUNG - UNBEDINGT BEACHTEN!
1) Die Spule nur mit 24 V= mit einer Toleranz von ±10 % und einer maximalen
Welligkeit von 10 % beaufschlagen (eine Einspeisung über Diodenbrücke ist nicht gestattet).
Überspannung oder Welligkeit über 10 % können zu einer Beschädigung der Elektronik führen.
2) Der maximale Strom an Pin M beträgt 500 mA (Ausgang NPN/PNP). Pin M ist gegen Kurzschluss
und Überlast geschützt.
3) Bei Anschluss eines Relais (induktive Last) an den Druckschalterausgang ist eine Freilaufdiode
oder ein Varistor zu verwenden.
4) Die unbelegten Pins an der Steckdose sind nicht zu verlöten.
5) Bei Unterbrechung des Versorgungsdrucks ist die 24 V-Versorgungsspannung abzuschalten
oder der Sollwert auf 0 V zu setzen, um eine starke Erhitzung der Spule zu vermeiden.
6) Das Ventilgehäuse ist mit Hilfe der Erdungsklemme PE (ØM4) zu erden (siehe nebenstehendes
Schema).
7) Zum Schutz gegen Störungen und elektrostatische Effekte ist ein geschirmtes Kabel zu ver-
wenden. Die Masse ist mit dem Steckergehäuse zu verbinden.
Eingang
HOLD: SPEICHERFUNKTION
ENABLE: NULLSCHALTFUNKTION
Eingänge
NPN
Ist = Soll
PNP
Ist = Soll
NPN
Ist ≠ Soll
PNP
Ist
≠ Soll

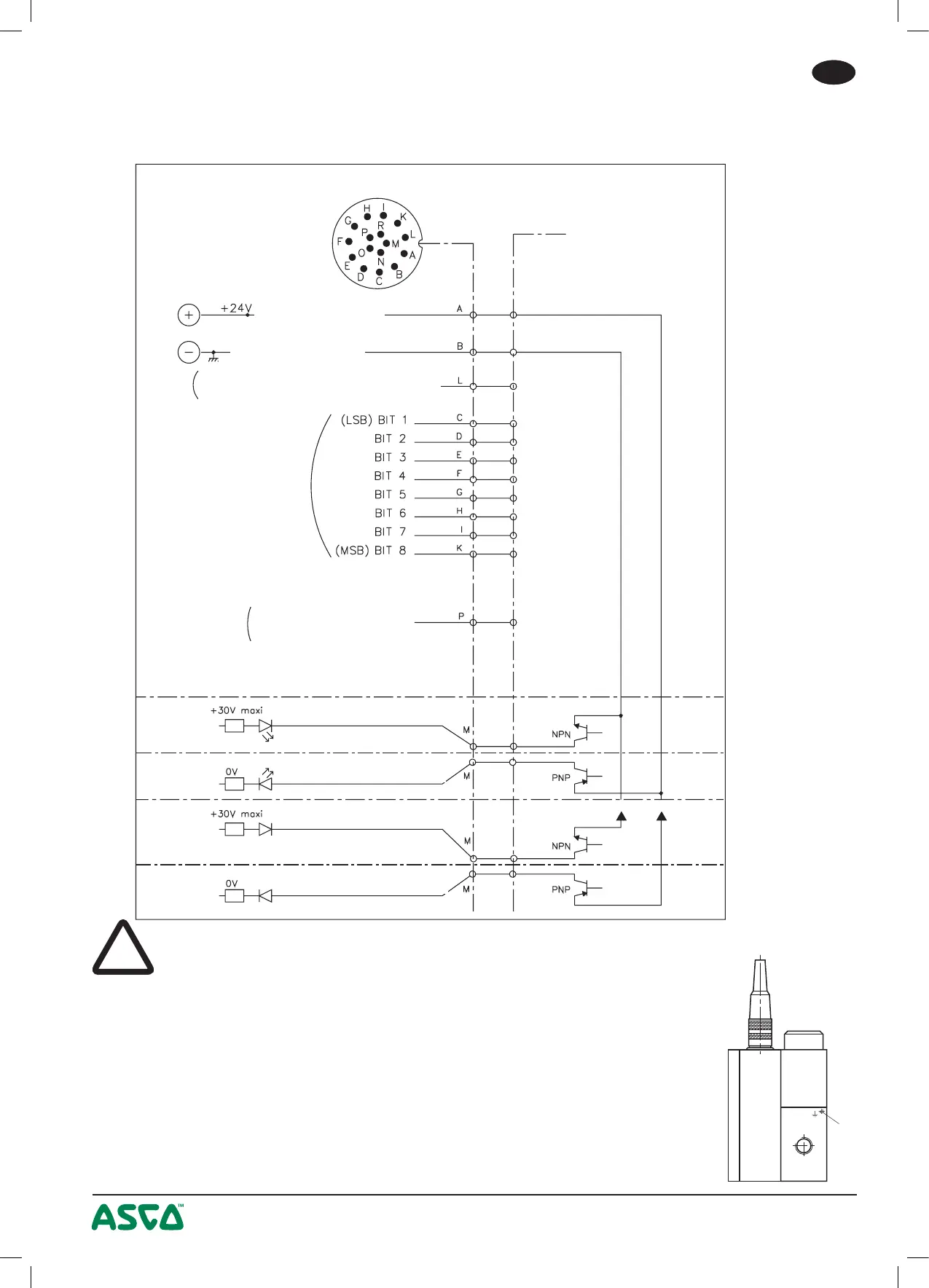

ANSCHLUSS DER STECKVERBINDUNG
AN DAS SENTRONIC MIT DIGITALANSTEUERUNG
G 1/8 (Ø 3 mm) - G 1/4 (Ø 6 mm) - G 1/2 (Ø 12 mm) - G1 (Ø 20 mm)
mit Speicherfunktion oder Drucknullschaltfunktion
