MS-P300-12.1- 5
SPEICHERFUNKTION (HOLD)
Mit der Speicherfunktion kann für das Sentronic-Ventil ein Sollwert gespeichert, und der entsprechende Aus-
gangsdruck am Anschluss 2 gehalten werden.
Alle andere Bitkombinationen am Sollwerteingang werden ignoriert, solange Pin L auf dem Logikpegel 1 ge-
halten wird.
Wird Pin L (HOLD) auf dem Logikpegel 0 gehalten, werden alle Bitänderungen, die an den Digitaleingängen
des Ventils auftreten, berücksichtigt.
Wenn das Signal am Pin L (HOLD) vom Logikpegel 0 auf den Logikpegel 1 (ansteigende Flanke) schaltet, wird
die zuletzt am Sollwerteingang aufgetretene Binärkombination berücksichtigt und solange gespeichert, wie Pin
L (HOLD) auf dem Logikpegel 1 gehalten wird.
ANWENDUNG:
Die Speicherfunktion kann zur Multiplexsteuerung verwendet werden, d.h. um eine Reihe von Ventilen unabhängig
voneinander zu steuern, wobei nur 8 Datenleitungen und 1 Speicherleitung pro Ventil benötigt werden (daraus
resultiert eine Vereinfachung der Verdrahtung).

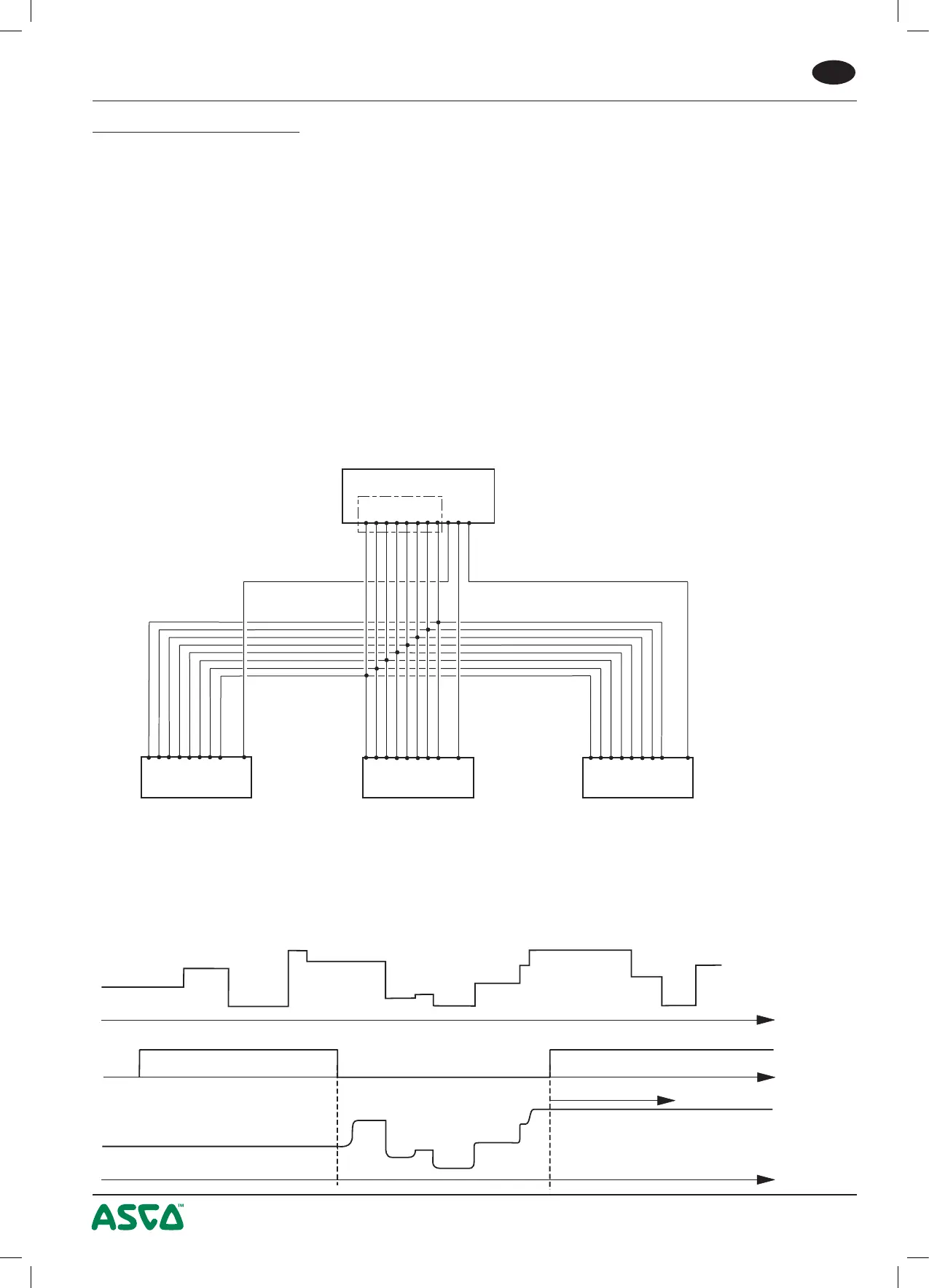

Beispiel: Ansteuerung von 3 Ventilen mit 11 SPS-Ausgängen
SENTRONIC Nr. 3 SENTRONIC Nr. 2 SENTRONIC Nr. 1
Datenleitung
PIN L (HOLD)
Steuer-
leitung
Ausgang 8 bits
VORGEHENSWEISE:
• Alle Speicherleitungen auf den Logikpegel 1 schalten.
• Zur Änderung des Sollwerts eines Sentronic-Ventils müssen die gewünschten Eingangsbits angegeben
werden und Pin L (HOLD) zuerst abschalten und anschließend wieder einschalten.
Das Signal muss mindestens 20 msec auf Logikpegel 0 geschaltet werden.
Die auf diese Weise eingegebene Binärkombination wird bis zur nächsten Änderung gespeichert.
Sollwert
HOLD
Speicherung
Ausgangsdruck
