E. Descrição e funcionamento do regulador de controlo
MANUAL TÉCNICO. ARRANQUE E FUNCIONAMENTO
Manual do NA6888/NA6888W
Índice das principais funções e características técnicas
Principais funções: o regulador é o dispositivo de controlo especial do aquecedor da bomba de calor e contém dois sensores de
temperatura (temperatura da água e temperatura exterior), duas saídas de controlo (compressor e descongelação) e uma entrada
para o sinal de alarme (utilizada para a protecção face a altas e baixas pressões). As suas principais funções são mostradas a seguir.
Controlo e visualização da temperatura: pode mostrar a temperatura do reservatório de água e a temperatura exterior e controlar
a temperatura do reservatório de água entre os limites máximo e mínimo de temperatura.
Controlo da descongelação automática: dispõe de um controlo lógico de descongelação para um desenho optimizado da bomba de
calor e pode descongelar com grande eficácia para garantir assim que a maquinaria externa possa funcionar com total normalidade
a baixas temperaturas. Podem ser determinadas várias formas de descongelação: mediante válvula de quatro vias, mediante
válvula de derivação ou mediante descongelação por calor eléctrico.
Alarme externo: uma entrada para alarme externo, que admite cinco modos diferentes: sempre activado; sempre activado e fixo;
sempre desactivado; sempre desactivado e fixo, e acesso recusado.
Outros: podem ser determinadas as temperaturas máxima e mínima, a direcção da válvula de quatro vias, o arranque diferido de
protecção do compressor, o sinal de alarme por erro no sensor de temperatura, etc.
Principais características técnicas:
- Intervalo de visualização de temperaturas: -50/150 °C (o intervalo é de 0,1 °C)
- Intervalo de ajuste de temperatura: -45/145 °C (o intervalo é de 0,1 °C)
- Tensão de alimentação: AC 220 V ± 10% o AC 380 V ± 10% 50 Hz (ver o esquema de ligações)
- Ambiente de trabalho: temperatura, -20 ºC / 50 ºC; humidade, <_ 85%.
- Capacidade de contacto do relé: 2 A/380 V AC (carga resistiva pura)
- Sensor de temperatura: NTC R25 = 5 k£2, B (25/50) = 3470 K
- Padrão de execução: Q/320585 XYK 01-2004 (NA8824-HTD)
Instruções de funcionamento

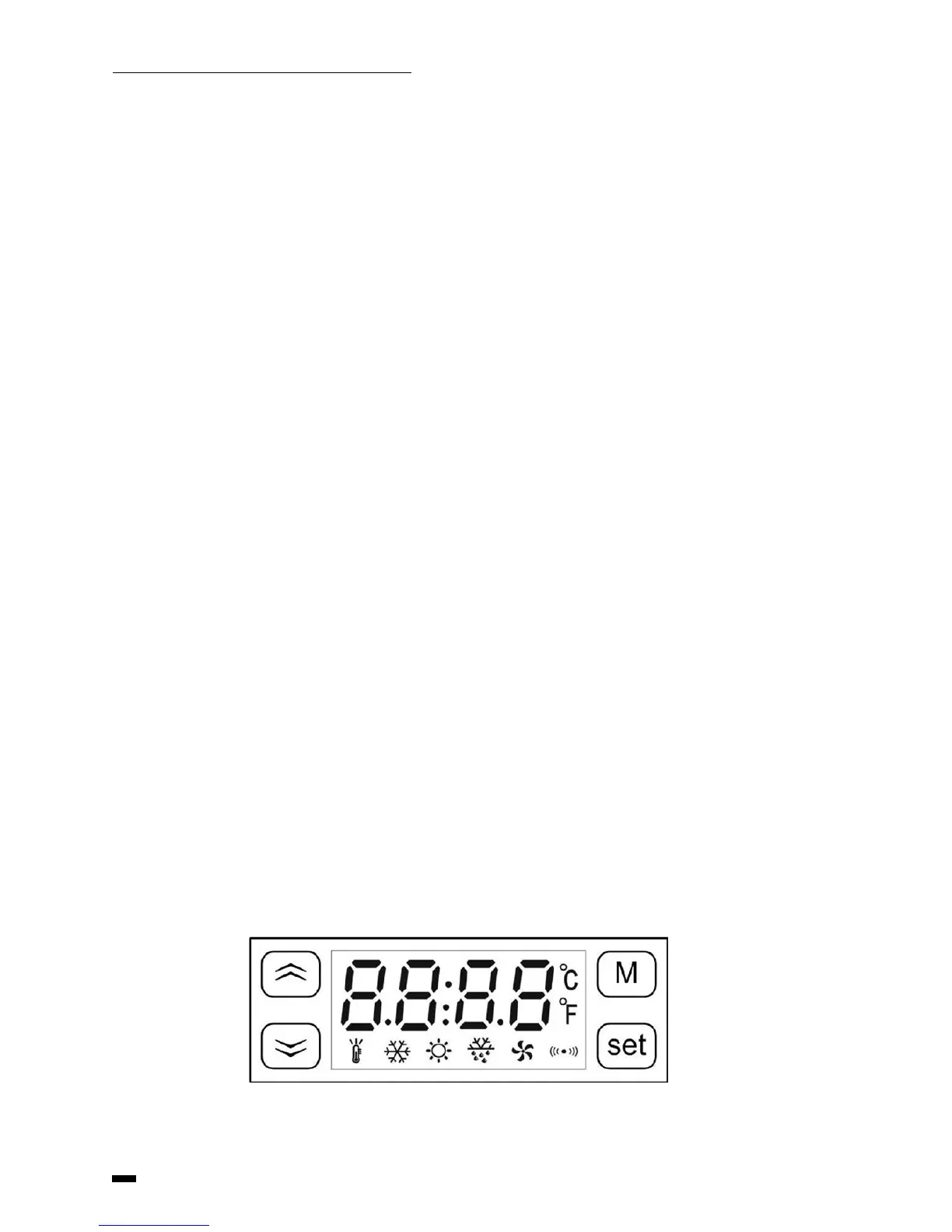

Painel
