E. Beschreibung und Funktion des Reglers
TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE
Handbuch des NA6888/NA6888W
Zusammenfassung der Hauptfunktionen und technischen Daten
Hauptfunktionen: Der Regler ist die spezielle Kontrollvorrichtung des Wärmepumpenheizung und enthält 2 Temperatursensoren
(Wasser- und Außentemperatur), zwei Steuerausgänge (Kompressor und Abtauvorrichtung) und einen Eingang für das Alarmsignal
(zum Schutz vor hohen bzw. niedrigen Drucken). Nachfolgend sind die Hauptfunktionen aufgezählt.
Steuerung und Anzeige der Temperatur: Kann die Temperatur des Wassertanks sowie die Außentemperatur anzeigen und die
Temperatur des Wassertanks innerhalb der maximalen und minimalen Grenzwerte steuern.
Contrôle de dégivrage automatique: comprend un contrôle logique de dégivrage grâce à un modèle d’optimisation de la pompe à
chaleur qui peut décongeler très efficacement garantissant ainsi que la machinerie externe peut fonctionner normalement à basse
température. Il existe plusieurs modes de dégivrage : au moyen d’une vanne à quatre voies, au moyen d’une vanne de dérivation
ou au moyen d’un dégivrage par chaleur électrique.
Außenalarm: Ein Eingang für einen Außenalarm, der fünf verschiedene Betriebsarten zulässt: immer aktiviert; immer aktiviert und
fest; immer inaktiv; immer inaktiv und fest und Zutritt verweigert.
Anderes: Es können die minimalen und maximalen Temperaturen festgelegt werden, die Richtung des 4-Wege-Ventils, der verzö-
gerte Start zum Schutz des Kompressors, das Alarmsignal durch Fehler am Temperatursensor, usw.
Wichtigste technische Daten:
- Anzeigbare Temperaturspanne: -50/150 °C (das Intervall beträgt 0,1 °C)
- Einstellbare Temperaturspanne: -45/145 °C (das Intervall beträgt 0,1 °C)
- Anschlussspannung: AC 220 V ± 10% oder AC 380 V ± 10% 50 Hz (siehe Anschlussplan)
- Arbeitsumgebung: Temperatur, -20 Cº / 50 Cº; Feuchtigkeit, <_ 85%
- Kontaktleistung des Relais: 2 A/380 V AC (rein resistive Last)
- Temperatursensor: NTC R25 = 5 k92, B (25/50) = 3470 K
- Ausführungsstandard: Q/320585 XYK 01-2004 (NA8824-HTD)
Betriebsanweisungen

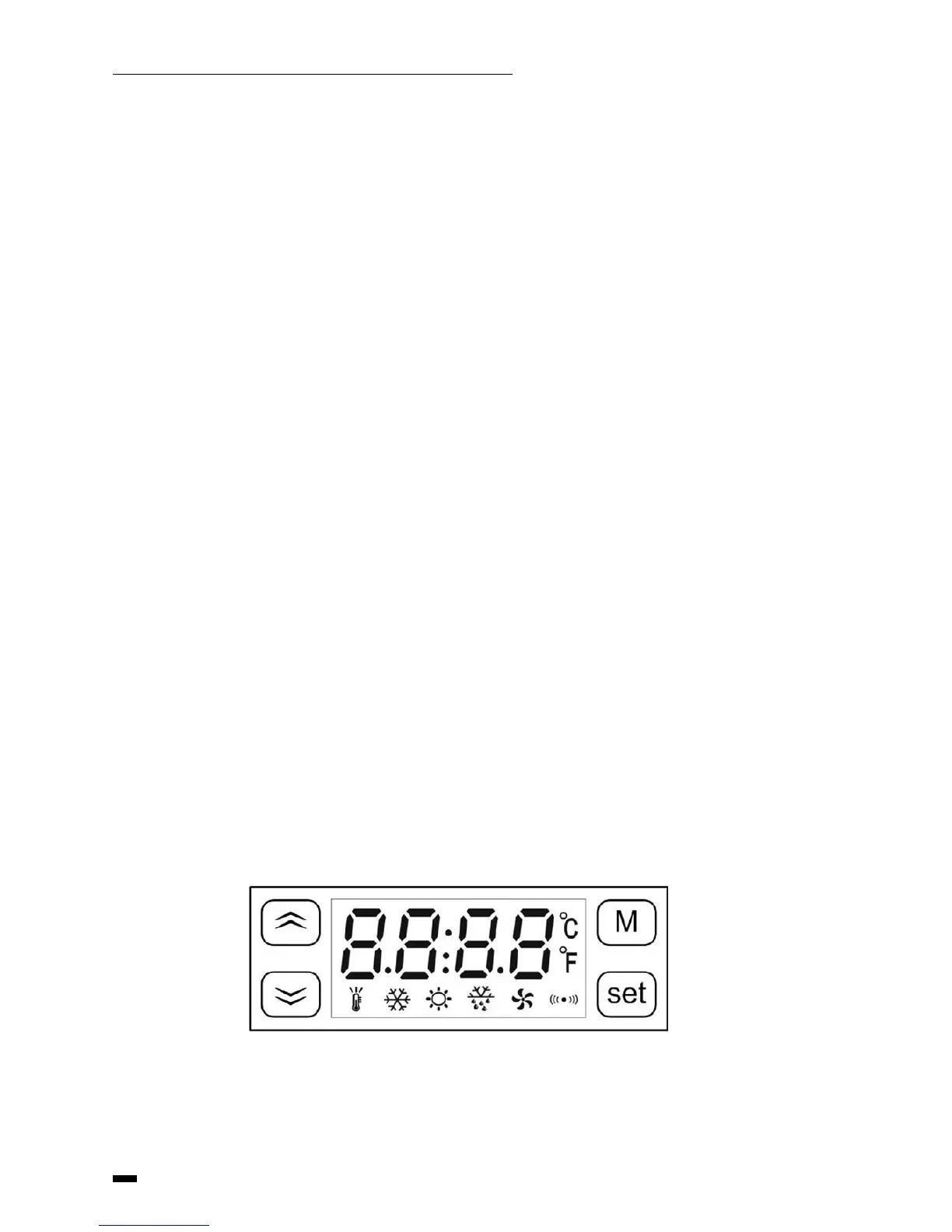

Bedienfeld
