E. Descripción y funcionamiento del regulador de control
MANUAL TÉCNICO. PUESTA EN MARCHA Y FUNCIONAMIENTO
NA6888/NA6888W Manual Usuario
Índice de las principales funciones y características técnicas
Principales funciones: el regulador es el dispositivo de control especial del calefactor de la bomba de calor y contiene dos senso-
res de temperatura (temperatura del agua y temperatura exterior), dos salidas de control (compresor y desescarche) y una entra-
da para la señal de alarma (utilizada para la protección frente a altas y bajas presiones). Sus principales funciones se muestran a
continuación.
Control y visualización de la temperatura: puede mostrar la temperatura del tanque de agua y la temperatura exterior y controlar
la temperatura del tanque de agua entre los límites de temperatura máximo y mínimo.
Control del desescarche automático: cuenta con un control lógico del desescarche para un diseño optimizado de la bomba de
calor y puede descongelar con gran eficacia para garantizar así que la maquinaria externa pueda funcionar con toda normalidad a
bajas temperaturas. Se pueden determinar varias formas de desescarche: mediante válvula de cuatro vías, mediante válvula de
derivación o mediante desescarche por calor eléctrico.
Alarma externa: una entrada para alarma externa, que admite cinco modos diferentes: siempre activada; siempre activada y fija;
siempre desactivada; siempre desactivada y fija, y acceso denegado.
Otros: se puede determinar las temperaturas máxima y mínima, la dirección de la válvula de cuatro vías, el arranque diferido de
protección del compresor, la señal de alarma por un error en el sensor de temperatura, etc.
Principales características técnicas:
- Rango de visualización de temperaturas: -50/150 °C (el intervalo es de 0,1 °C)
- Rango de ajuste de temperatura: -45/145 °C (el intervalo es de 0,1 °C)
- Tensión de alimentación: AC 220 V ± 10% o AC 380 V ± 10% 50 Hz (véase el esquema de conexiones) -
Ambiente de trabajo: temperatura, -20 °C / 50 °C; humedad,
<_ 85%.
- Capacidad de contacto del relé: 2 A/380 V AC (carga resistiva pura)
- Sensor de temperatura: NTC R25 = 5 kQ, B (25/50) = 3470 K
- Estándar de ejecución: Q/320585 XYK 01-2004 (NA8824-HTD).
Instrucciones de funcionamiento

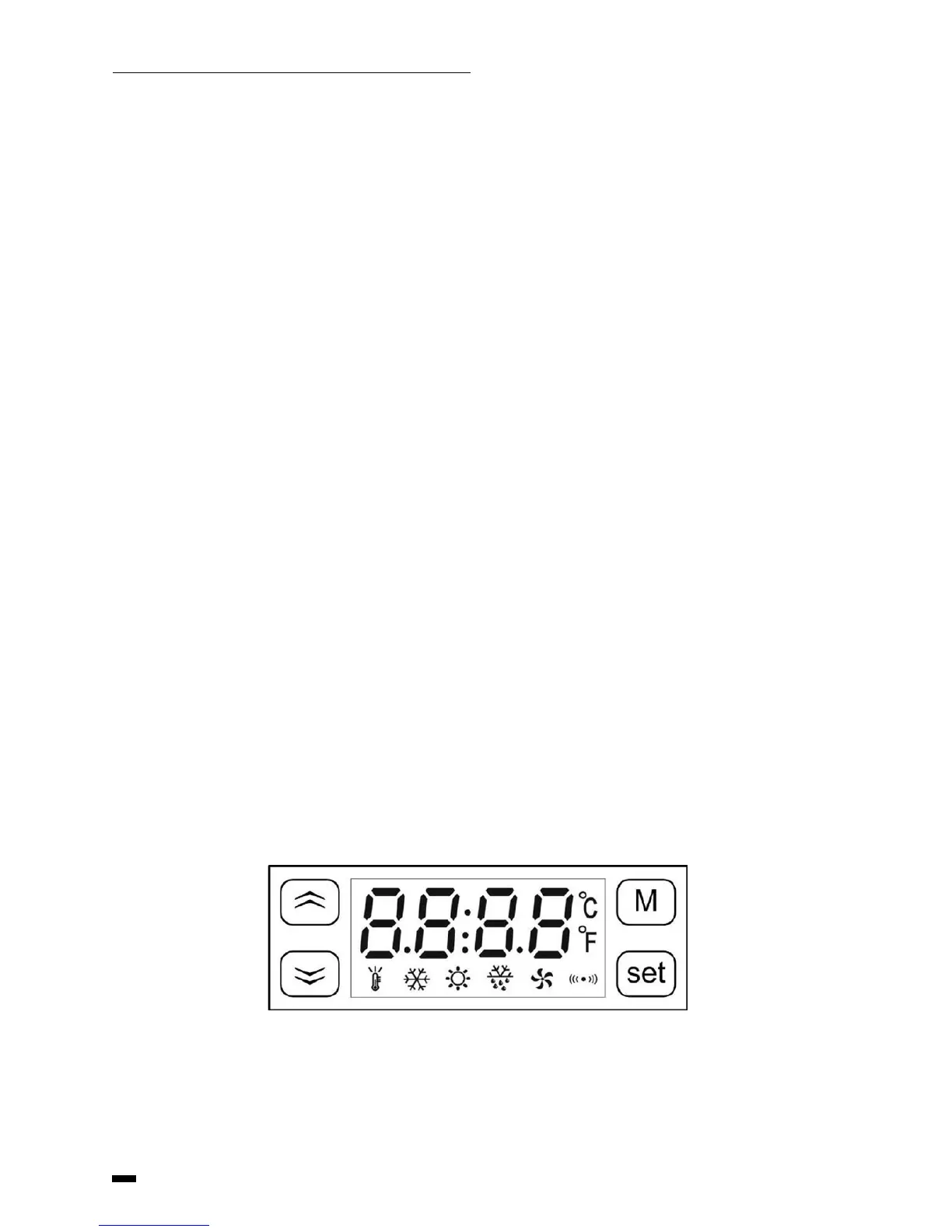

Panel
