2.2 EXEMPLE DE BRANCHEMENT DE L'ARMOIRE ÉLECTRIQUE MONOPHASÉE DE
230 V
Avant de procéder à l'installation du matériel, l'utilisateur doit veiller à ce que les opérations
de montage et de maintenance soient réalisées par des personnes qualifi ées et autorisées ayant
préalablement lu les instructions d'installation et de fonctionnement.

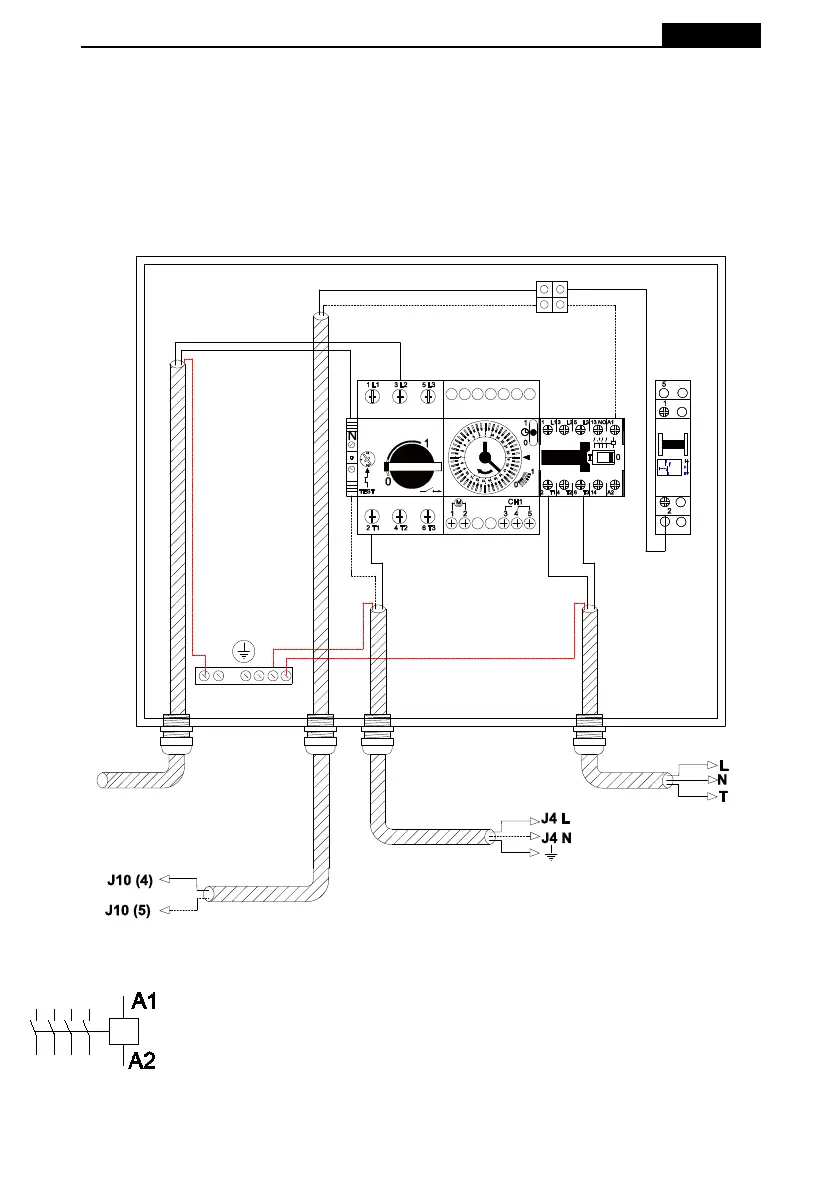

Les connexions externes nécessaires au raccordement d'une vanne de sélection System VRAC à
une armoire ASTRALPOOL 25717 sont illustrées sur le schéma.
Débrancher l'extrémité A1 du câble provenant de la connexion 2 de l'interrupteur à 3 positions et
ajouter la barrette de connexion de la vanne.
A1 / A2 sont les bornes de connexion de la bobine du contacteur de la pompe de
fi ltration. La fi che J10 de la vanne de sélection doit systématiquement être raccordée à
la connexion A1 de la bobine du contacteur.
S'assurer que rien n'est connecté en parallèle avec l'électrovanne du contacteur de la
pompe et que la consommation totale ne dépasse pas les 0,4 A.
S'il est nécessaire de connecter un autre élément qui doit s'activer en même temps
que la pompe, il est conseillé d'utiliser un contact auxiliaire du contacteur de la pompe
Alimentation 230 V + T
Pompe de fi ltration
Alimentation de la vanne
