75
Filterung:
1º Filterungszeit mittels im Steuerschrank eingebauter Programmierungsuhr programmieren.
2º Waschzeit programmieren, dazu Drucktaster der elektronischen Modulmaske verwenden,
durch Betätigung von (+) bzw. (-) kann die erwünschte Zeit gewählt werden und es leuchtet
die entsprechende LED-Anzeige auf, die eingestellte Zeit erscheint in Minuten-Angabe (bei
Ausführung der Funktion durch das Ventil blinkt die Angabe).
3º Spülzeit programmieren, dazu Drucktaster der elektronischen Modulmaske verwenden, durch
Betätigung von (+) bzw. (-) kann die erwünschte Zeit gewählt werden, und es leuchtet die
entsprechende LED-Anzeige auf, die eingestellte Zeit erscheint in Sekunden-Angabe (bei
Ausführung der Funktion durch das Ventil blinkt die Angabe). Wird während des Wasch- oder
Spülbetriebes ein Taster zur Zeitabänderung betätigt, steht die neu eingestellte Zeit zur nächsten
Funktionsausführung an.
4. FUNKTION UND PROGRAMMIERUNG.

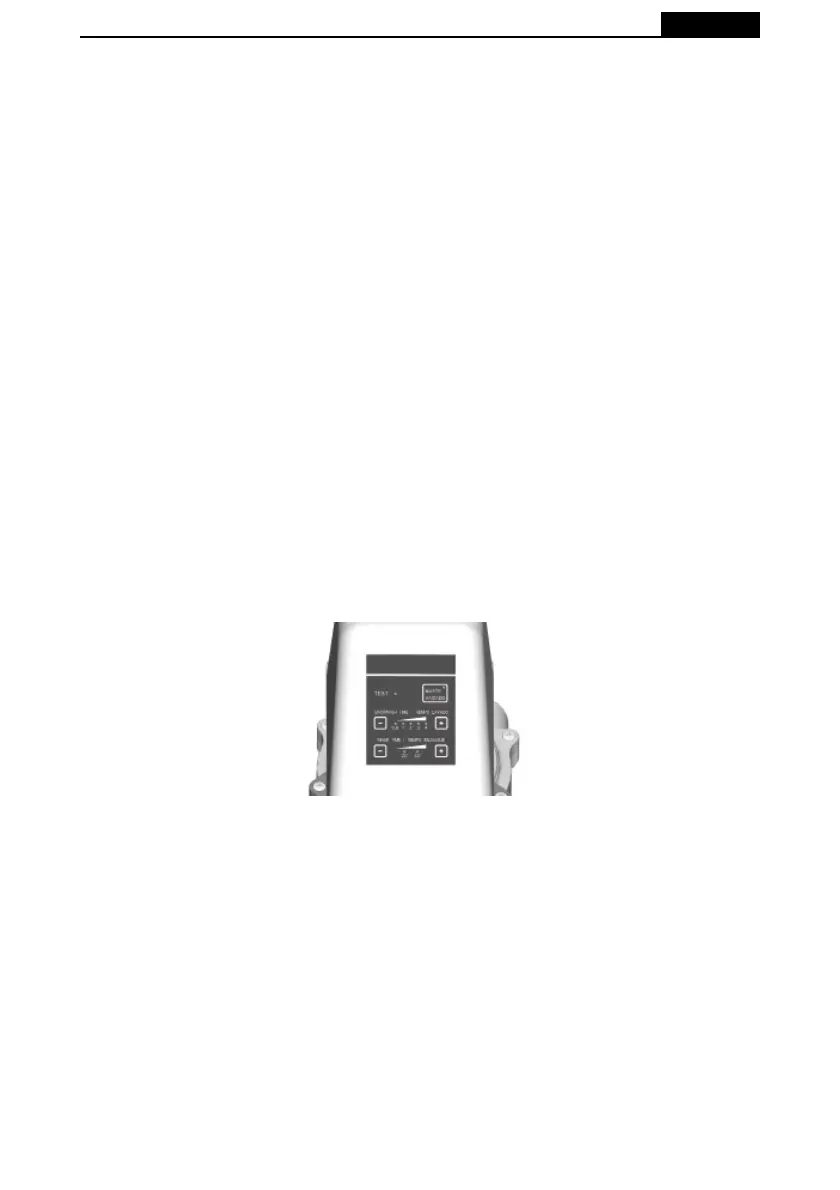

4.1 STEUERMASKE.
Im Elektrischen Moduldeckel ist eine mit Drucktastern und LED-Anzeige zur ausgeführten Funktion
ausgestattete Maske eingebaut.
(TEST) – Zeigt mögliche das Ventil beinträchtigende Störungen an. (Blinken)
(WASTE-VACIADO (ENTLEERUNG)) – Zeigt die Entleerungsfunktion an.
(-) – Wird zur Verringerung der programmierten Zeit verwendet.
(+) – Wird zur Erhöhung der programmierten Zeit verwendet.
(0.5’ 1’ 2’ 3’ 4’) – Zeigt die programierte Minuten-Anzahl an.(Waschvorgang)
(20’’ 40’’) – Zeigt die programierte Sekunden-Anzahl an. (Spülvorgang)
Im Falle des Ausfalles von elektrischem Stromfl uss geht das zum Ausfallzeitpunkt verwendete
Wasch- und Spülzeitprogramm verloren und steht anschließend mit den Werten 0,5’ y 20” zur
Neuprogrammierung an.
Zur Filterungsprogrammierung der automatischen Ventileinheit ist stets ein herkömmlicher
Steuerschrank einzusetzen (möglichst von AstralPool).
Mindestbestandteile des Steuerschranks wie folgt: Differenzialschalter (empfehlenswert),
magnetothermischer Schalter, Pumpenschütz, Positionsumschalter (Lauf “II” Zwangslauf “I”) und
Programmierungsuhr
4.2 MIKROSCHALTER DES REINIGUNGSPROGRAMMS
Unten rechts an der Leiterplatte (2) (ANHANG 2 Ansicht 2) befi ndet sich der Mikroschalter zum
Ein- (Stellung "ON") und Ausschalten (Stellung "OFF") des 7-Tage-Reinigungsprogramms.
Der 7-Tage-Zähler wird in folgenden Fällen zurückgesetzt:
- nach Abschluss des 7-Tage-Reinigungsprogramms;
- wenn eine Druckreinigung beendet wird;
- wenn die Stromversorgung eingeschaltet bzw. nach einem Ausfall wiederhergestellt wird.
Solange der Mikroschalter 7 Tage auf "OFF" steht erfolgen die Reinigungsvorgänge mit Druck.
4.3 PROGRAMMIERUNG.
DEUTSCH
