77
DEUTSCH
5. ANWEISUNGEN ZUM AUSBAU DES VENTILS.
5.1 Vorgehensweise beim Ausbau des Ventils
Das automatische Ventil besteht aus 2 Elementen, dem hydraulischen, aus einem konventionellen
Ventil bestehenden Teil und dem elektronischen Modul.
Um das Ventil aus dem Filter auszubauen, wird wie bei einem manuellen Ventil verfahren.
5.2 Schrittfolge zum Ausbau des Steuerungsmoduls
(Bilder ANHANG 1) VOR DEM EINGRIFF AM VENTIL STROMZUFUHR UNTERBRECHEN.
Mit dem Ausbau beginnen. Zuerst die 4 Schrauben entfernen(13), mit denen der Deckel (1) befe-
stigt ist, (ANHANG 1 - Abb. 2)
Alle zum Modul führenden Kabel herausziehen. (ANHANG 1 - Abb. 8) ACHTUNG: Zuerst muss jede
Verbindung zum Stromnetz unterbrochen werden.
Den Deckel (1) wieder aufsetzen (ANHANG 1 - Abb. 2)
Die drei Schrauben (11) die das Modul auf dem Ventil befestigen, entfernen. (ANHANG 1-Abb. 3)
Das Modul vorsichtig senkrecht nach oben ziehen.
Das Modul in eine gepolsterte Kiste legen, um Beschädigungen zu vermeiden, und an den Hersteller
schicken.
Danach kann auf zweierlei Weise vorgegangen werden:
1. Ersatz des Moduls durch ein neues gleichen Typs.
2. zeitweise Umstellung des Systems auf manuelles Ventil.
5.3 Anweisungen zum Einbaus des Moduls in das Ventil
Der Hersteller übergibt dem technischen Kundendienst oder dem Installateur die Steuerungseinheit
zur Installation. Gehen Sie in folgender Reihenfolge vor:
1. Einbau der Einheit in das Ventil. Dazu wird das Modul so positioniert, dass die Markierung (2)
(ANHANG 1 - Abb. 3) mit der Markierung auf der Ventilkappe übereinstimmt. Das Modul mit
äußerster Vorsicht nach unten schieben, bis es auf der Schraube einrastet (3) (ANHANG 1 -
Abb. 4). Sollte es nicht einrasten, kann die Schraube bis zur Kopplung mit dem Motorstift (4)
(ANHANG 1 - Abb. 4) gedreht werden. Das Herunterschieben darf nicht brüsk erfolgen, da die
Mikroschalter des Moduls beschädigt werden könnten.
2. Montage der drei Schrauben (11) (ANHANG 1 - Abb. 3 ).
3. Deckel (1) entfernen (ANHANG 1 - Abb. 2), indem die vier Schrauben (13) entfernt werden, um
an die Anschlussleiste zu gelangen.
4. Anschluss - (STELLEN SIE SICHER, DASS KEINE NETZSPANNUNG ANLIEGT.) Die Kabel sind
den beigefügten Schemata entsprechend anzuschließen (ANHANG 1). WICHTIG: Verwenden Sie
die werkseitig am Modul angebrachten Kabeldurchführungen.
5. Deckel (1) (ANHANG 1 - Abb. 2) aufsetzen und mit den Schrauben (13) befestigen.
6. Spannungseingang an den Schaltschrank anschließen und Betrieb des Ventils durch Drücken
von AUTO überprüfen. Daraufhin müsste der programmierte Zyklus einsetzen.

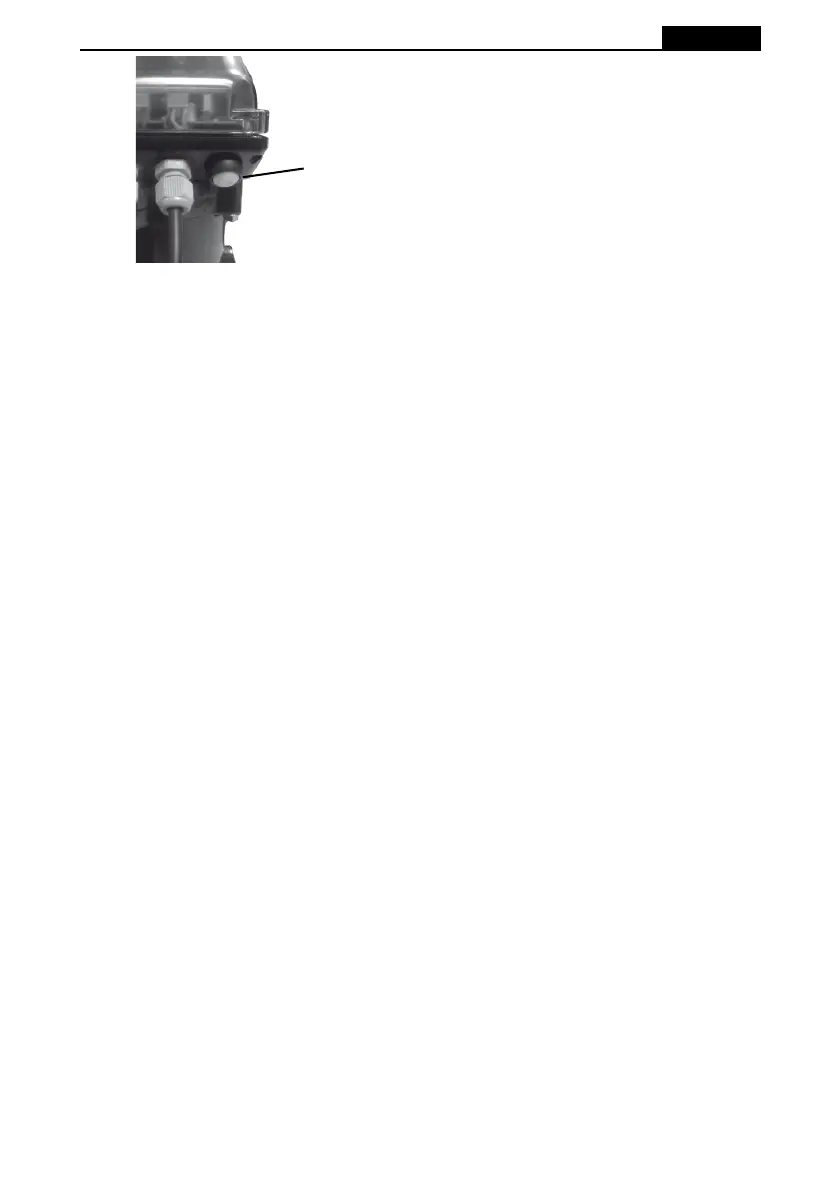

Druckknopf Programm Waschen
