1.3.7 Allacciamento scarico (a parete o a pavimento)
Con la macchina è fornito un bicchiere d’innesto per il collegamento del sifone allo scarico. Questo bicchiere d’innesto deve essere
accorciato fino ad ottenere la misura necessaria, secondo le esigenze d’installazione che si presentano (il bicchiere d’innesto può
anche non essere necessario, in tal caso è sufficiente infilare la parte terminale del sifone della macchina nel foro dello scarico; Fig.
J pag.IV appendice I).
1.3.8 Dopo avere posizionato la macchina
Assicurarsi che non vi siano impedimenti per l'apertura della porta della vasca, e che non siano presenti oggetti che potrebbero
essere danneggiati da eventuali fuoriuscite di vapore. Assicurarsi di aver allacciato correttamente la macchina all'alimentazione
elettrica, idraulica ed al sifone, quindi livellarla tramite gli appositi livellatori (Fig. K pag.IV appendice I). Nel caso si stia installando
una macchina modello AF2.60, fissare infine la macchina stessa al pavimento utilizzando il kit di fissaggio in dotazione seguendo le
indicazioni riportate nel paragrafo 1.3.9.
Al termine dell’installazione, togliere le protezioni in PVC che ricoprono le pannellature, assicurarsi che le taniche dei liquidi previsti
siano piene e che le lance d'aspirazione siano correttamente inserite all'interno delle corrispondenti taniche. Un'etichetta vicino al
tappo indica il tipo di liquido da utilizzarsi per ogni lancia di aspirazione. (Fig. I pag.IV appendice I).
Al primo avviamento assicurarsi che la pompa non sia bloccata (ciò può accadere a causa di depositi calcarei, che possono essersi
formati a seguito dell’evaporazione dei residui d’acqua, utilizzata per il collaudo dell'apparecchio), in caso contrario sbloccarla con
l’aiuto di un cacciavite, agendo sul perno centrale della ventola posta sul lato opposto della girante (Fig. M pag.IV appendice I).
È importante che tutte le operazioni relative all’in
stallazione e alla regolazione vengano
eseguite da personale qualificato, secondo le vigenti norme
1.3.9 Fissaggio della macchina a pavimento (solo modelli AF2.60)

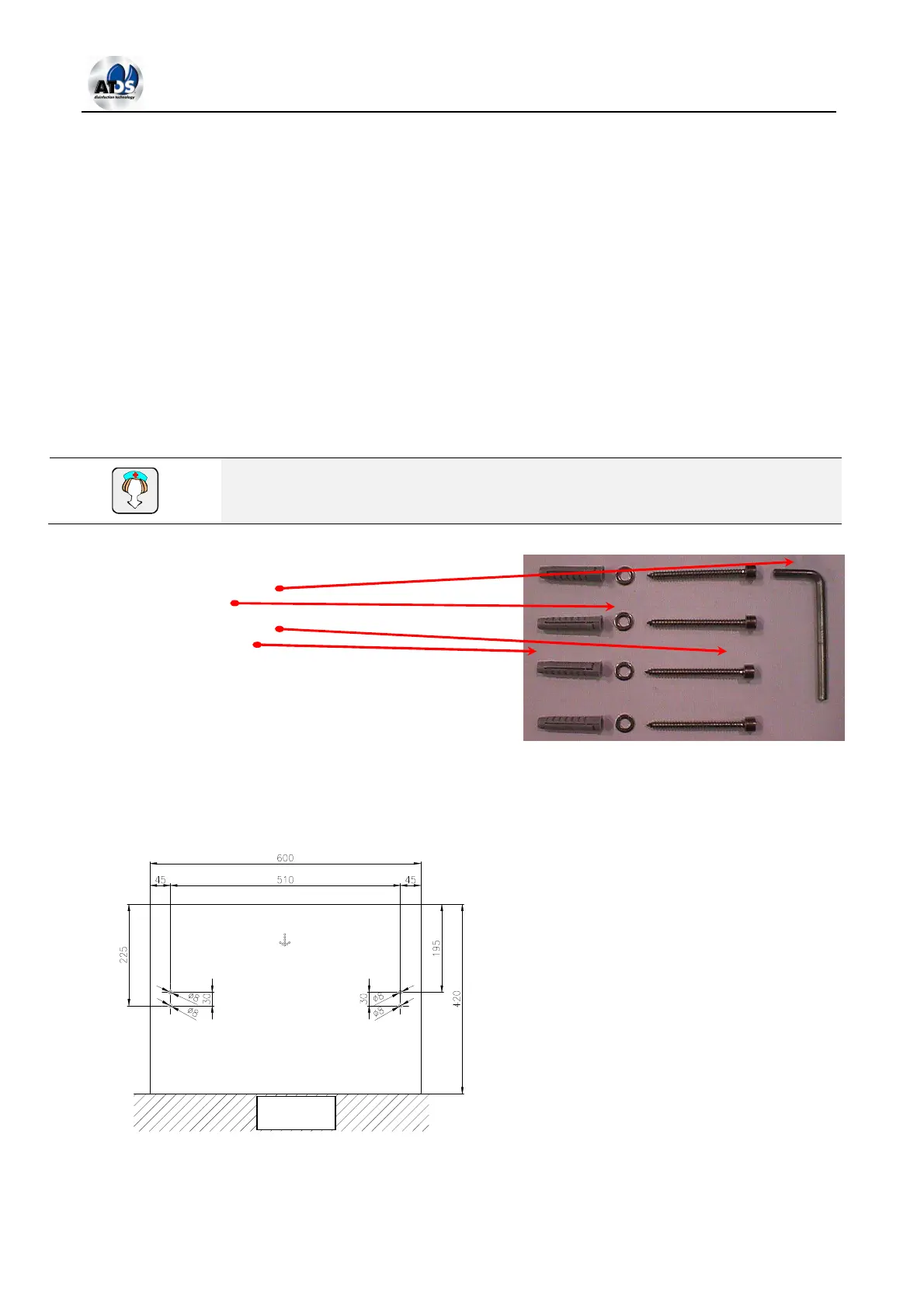

Il kit per il fissaggio a pavimento della macchina è composto da:
• N°1 Chiave a brugola (CH5).
• N°4 Rondelle piane;
• N°4 Viti autofilettanti M5x60;
• N°4 Tasselli in plastica;
1. Predisporre il luogo dell’installazione, facendo n°4 fori Ø8mm nel
pavimento (secondo le quote del disegno A, in modo che in ogni foro
possa entrarvi un tassello);
2. Inserire un tassello in ogni foro, avendo cura che non sporga dal
pavimento e che non sia troppo all’interno del foro;
3. Installare la macchina secondo quanto riportato nel paragrafo dedicato all’installazione (paragrafo 1.3);
4. Inserire una rondella in ogni vite;
5. Fissare la macchina al pavimento mediante le 4 viti, come illustrato nel disegno B.
N.B. Per un miglior fissaggio della macchina è bene utilizzare tutte le 4 viti a disposizione.
Disegno A: pianta della superficie di appoggio
La freccia indica la posizione del muro (il muro è posto nel
lato inferiore del disegno ed è evidenziato dal tratteggio)
N.B. Le quote sono in millimetri.
PARETE
