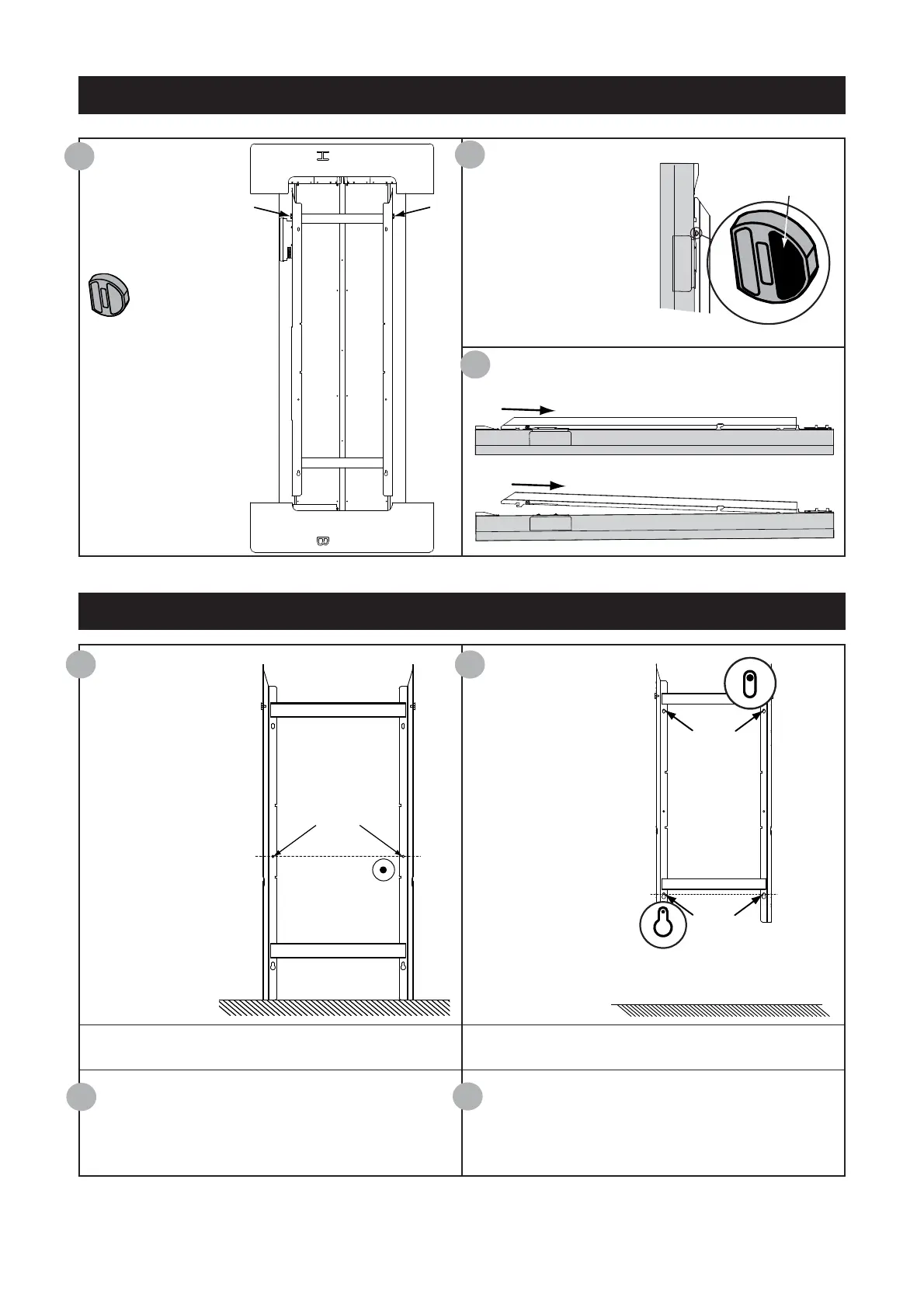

DÉVERROUILLER LA PATTE D’ACCROCHAGE DU RADIATEUR
FIXER LA PATTE D’ACCROCHAGE AU MUR
Sortez le radiateur du
carton et enlevez les
cales situées au milieu
du radiateur.
Repérez les verrous
de chaque
côté du
radiateur.
Munissez-vous d’un tourne-
visplatettournezlesver-
rous pour déverrouiller la
patte d’accrochage du radia-
teur.
Tirez légèrement vers le bas avant de soulever et déga-
ger la patte d’accrochage du radiateur.
1
2
3
VERROU
VERROU
Position "déverrouiller"
Posez la patte
d’accrochage au sol
et contre le mur.
Repérez les points
de perçage A.
Remontez la patte
d’accrochage en l’ali-
gnant avec les points
de perçage A pour
repérer les points
de perçage B (vous
pouvez éventuelle-
ment utiliser un ni-
veau).
Les points de perçage A donnent la position des fixations
inférieures.
Les points de perçage B donnent la position des fixations
supérieures.
Percez les 4 trous et mettez des chevilles.
En cas de support particulier, utilisez des chevilles adaptées
(ex : plaque de plâtre).
Positionnez et vissez la patte d’accrochage.
1
2
3
4
Point de
perçage A
Point de
perçage A
Point de
perçage B
