Règles de raccordement
- Le radiateur doit être alimenté en 230 V Mono 50Hz.
- L’alimentation du radiateur doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermé-
diaire.
- Afin d’éviter tout danger dû au réarmement intempestif du coupe circuit thermique, ce radiateur ne doit pas être alimenté
par l’intermédiaire d’un interrupteur externe, comme une minuterie, ou être connecté à un circuit qui est régulièrement
mis sous tension et hors tension par le fournisseur d’électricité.
- Le raccordement au secteur se fera à l’aide du câble du radiateur par l’intermédiaire d’un boîtier de raccordement.
Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins
à25cmdusol.
- L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de contact d’au
moins 3 mm.
Le raccordement à la terre est interdit.
Ne pas brancher le fil pilote (fil noir) du radiateur à la terre.
- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne
de qualification similaire afin d’éviter un danger.
- Si vous utilisez le fil pilote et s’il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger
l’alimentation du fil pilote sur ce différentiel.
- Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie fil pilote plutôt qu’un délesteur à sortie de puissance
afin de ne pas détériorer le thermostat.

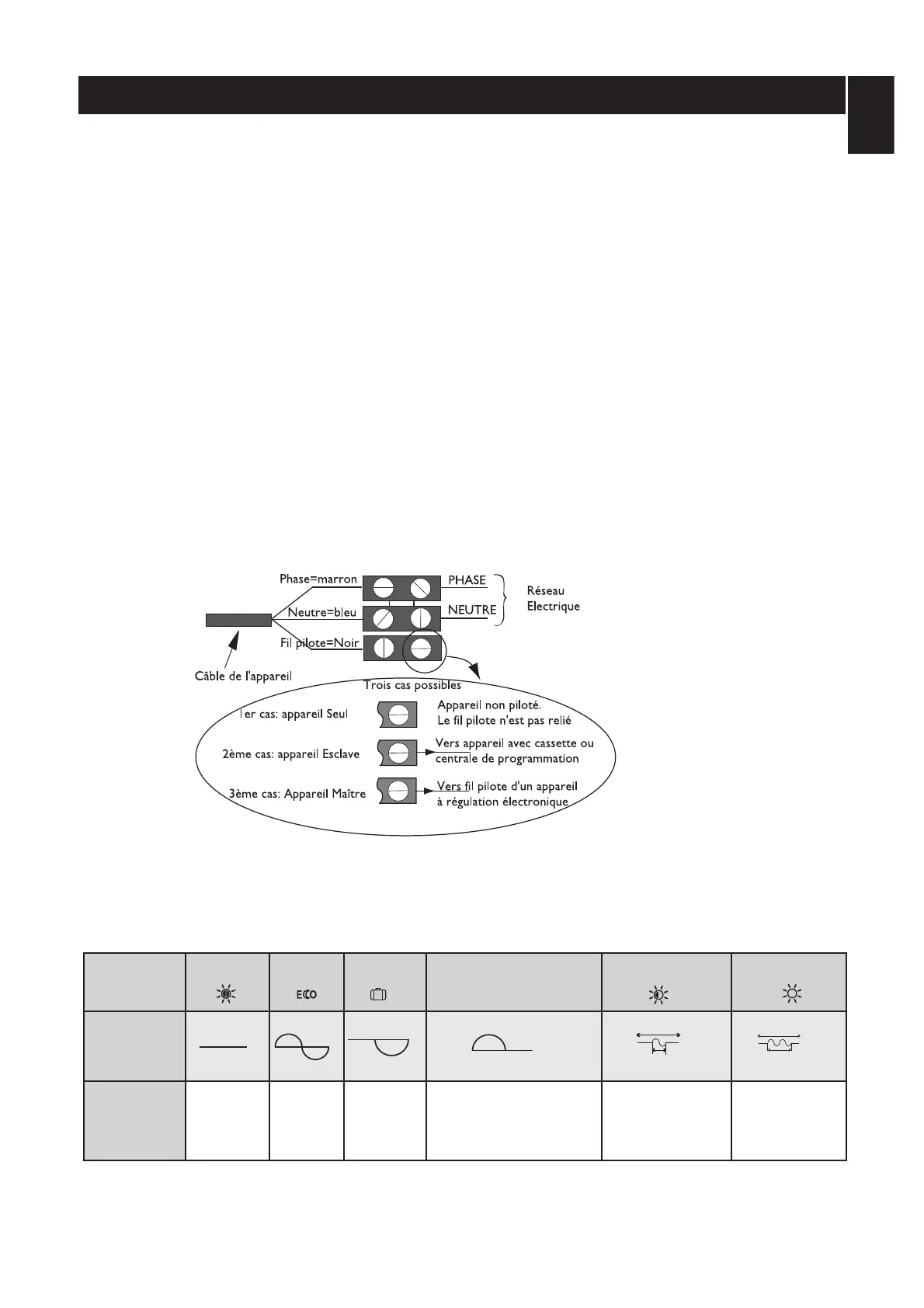

Schéma de raccordement du radiateur
Coupez le courant et branchez les fils d’après le schéma suivant :
Test de raccordement du fil pilote
Vous pouvez raccorder le fil pilote si votre maison est équipée d’une centrale de programmation, d’un programmateur ou d’un
gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :
CONFORT ECO HORS GEL
ARRET DU CHAUFFAGE
DELESTAGE
CONFORT -1°C CONFORT -2°C
Signal à
transmettre
Mesure entre
le fil pilote et
le neutre
0 Volt 230 Volt
-115 Volts
négative
+115 Volts positive
230 Volts
pendant 3 s
230 volts
pendant 7 s
5'
3''
5'
7''
RACCORDER LE RADIATEUR
