4
Noms des pièces et fonctions

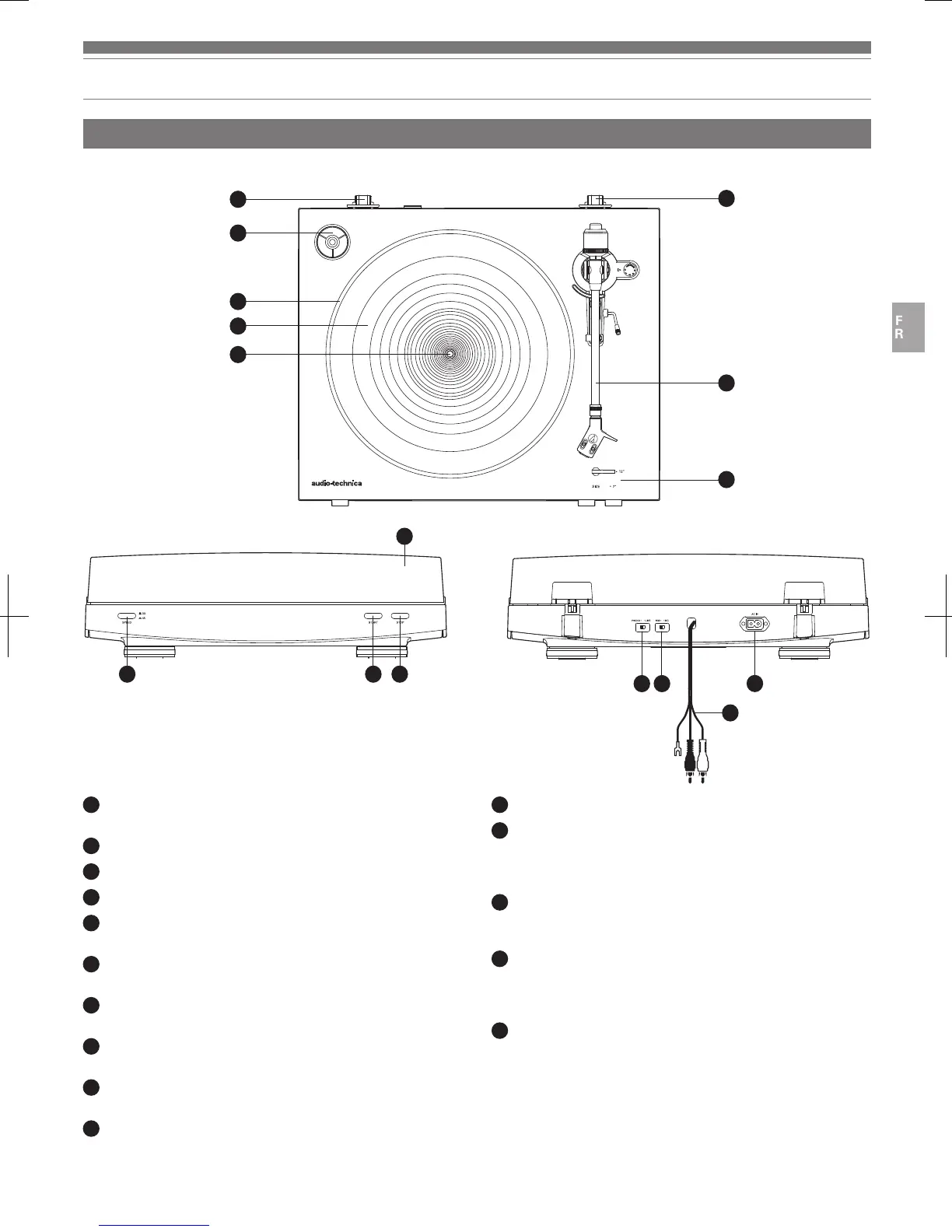

Schéma de l’ensemble
8 9
10
11
12 13
15
14
1
2
3
4
5
5
6
7
1
Adaptateur 45 tours (affiché dans le réceptacle)
Sélectionnez la vitesse du plateau (33-1/3 ou 45 tours).
2
Plateau
3
Tapis amortissant en caoutchouc
4
Axe
5
Supports de charnières du couvercle anti-poussière
Points de fixation pour les charnières du couvercle anti-poussière.
6
Bras de lecture
Pour plus de détails, reportez-vous à la section “Bras de lecture” en p. 5.
7
Sélecteur de taille
Permuter entre 12" et 7", en fonction de la taille du disque.
8
Bouton de vitesse du plateau
Sélectionnez la vitesse du plateau (33-1/3 ou 45 tours).
9
Bouton START
Fait tourner le plateau et déplace le bras de lecture.
10
Bouton STOP
Replace le bras de lecture dans sa position d’origine et arrête le plateau.
11
Couvercle anti-poussière
12
Sélecteur de préamplificateur
Si vous utilisez un amplificateur avec une prise entrée PHONO, placez le
sélecteur en position PHONO. En cas de connexion d’un amplificateur à la
prise AUX, placez ce sélecteur sur la position LINE.
13
Sélecteur de cellule MM (VM)/MC
Si vous utilisez une cellule MM (VM), placez ce sélecteur en position
MM. Si vous utilisez une cellule MC, placez ce sélecteur en position MC.
14
Câble audio RCA (avec câble de mise à la terre)
Raccordez la prise d’entrée PHONO (câble de mise à la terre à la borne
de mise à la terre, si disponible) ou la prise d’entrée AUX (LINE) d’un
récepteur, amplificateur ou autre équipement connecté.
15
Entrée d’alimentation
Insérez le câble d’alimentation ici.
AT-LP3_UM_V2_ATUS_book.indb 4 2016/11/29 11:17
